5 軸双テーブルロボット式溶接機煙浄化フィルターシステム

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

自動溶接ロボット

Rの軸線:

360°

寸法(長さ*幅*高さ):

716×585×800mm

溶接方法:

ポイントはんだ・ドラッグはんだ

XYZ 速度:

最大300mm/s

保証:

1年

パッケージの詳細:

木製

供給の能力:

100 PC/月

ハイライト:

製品説明

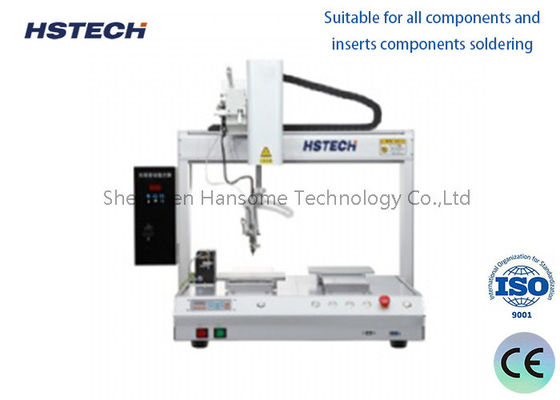

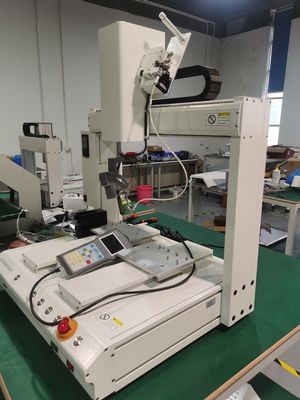

5 軸のダブルテーブルロボット式溶接機

高品質の5軸双テーブルロボット溶接機煙浄化フィルターシステム

製品概要

この自動溶接機は,現代電子機器製造のために設計されています. 5軸の動き,ステップモーター精度,および学習ペンダントプログラミングシステムにより,一貫した,高品質の溶接接器透孔型,SMT型,特殊部品用

主要な特徴

5軸溶接:完全な5軸機能により柔軟な溶接角度が可能になり,複雑なPCB組件や難易度のある関節に適しています.
ステップモーター制御:密閉ループのステップモーター制御は,最小限の偏差で正確な,繰り返す位置付けを保証します.
暖房と割れたチンの制御:統合された加熱管理と破裂したチンの検出は,冷たい溶接関節を削減し,ワイヤの詰まりを防止し,出力を向上させます.
高品質の線形ガイド:精密な線形ガイドは,スムーズで平坦で摩擦が少ない動きを保証し,溶接の一貫性を向上させます.
柔軟な溶接モード:スポット溶接とドラッグ溶接の両方をサポートし,カスタム溶接ルーチンをサポートします.混合技術組成に最適です.
頑丈な機械腕:安定した,折りたたみのない,耐腐蝕構造を提供し,長期にわたる産業用に使用します.
ペンダントプログラミングを教えるユーザーフレンドリーな教材ペンダントは,即座にプログラミングを可能にします. システムは99の溶接プログラムまで保存することができ,迅速かつ簡単に変更できます.
煙浄化フィルターシステム:組み込みの煙フィルタは,操作者と環境を保護し,溶接鉄の尖端の寿命を延長し,煙に関連した酸化を減らすことで溶接品質を維持します.

テクニカル仕様

モデル	HS-S5331R
X/Y1/Y2/Z 作業範囲	500300300*100mm
R 軸	360°
XYZ 速度	最大300mm/s
ドライブシステム	ステップモーター + タイムベルト
繰り返しの精度	±0.02mm
操作方法	オート
プログラミング	マニュアルプログラミング (教員用ペンダント)
制御システム	恒常制御システム
コントロール	コントロールボード
プログラム保存	処理データ"000セットを保存し,1つの処理ファイルは最大3Mのストレージスペース (5,000の処理ポイント) を占める
ファイル格納スペース	手持ちボックス 256M,オフラインカード 32M,単一の処理ファイル最大 3M ストレージスペース (100,000 処理ポイント)
体重	90kg
サイズ (LWH)	716585800mm
電源	220V 50-60Hz
温度制御範囲	0~550°C
鉄の先端の清掃	空気浄化/空気
外部インターフェース	USB + RS232
溶接方法	ポイント溶接/ドラッグ溶接
作業温度/湿度	5-40°C/20-90% RH
