| ブランド名: | HSTECH |
| Moq: | 1PC |
| 価格: | Negotation |
| 支払条件: | T/T |
| 供給能力: | 50 PC/月 |

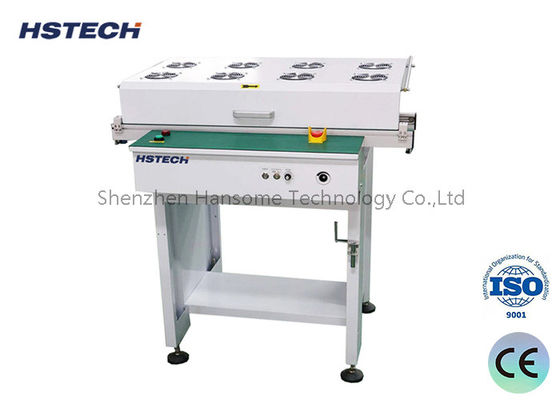

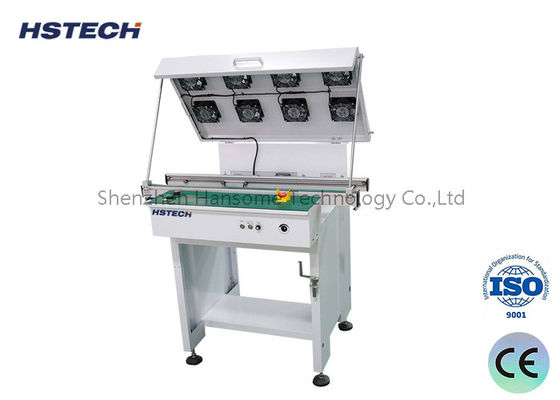

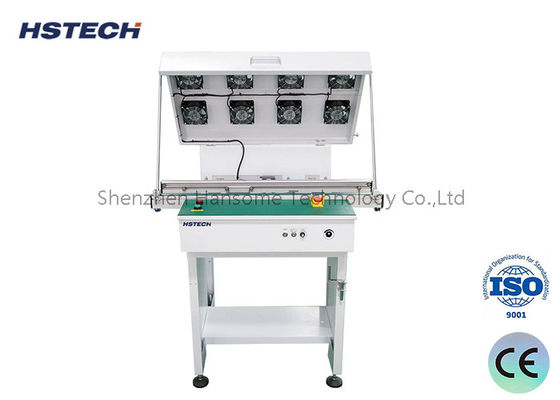

SMT冷却コンベアは、リフローはんだ付けプロセス直後のプリント基板の温度を急速に低下させるために設計された特殊な周辺機器です。高性能冷却ファンを搭載したこのシステムは、効率的な放熱を保証し、敏感な部品への熱衝撃を防ぎ、PCBの反りを最小限に抑えます。SMEMA規格に完全に準拠しており、SMT組立ラインにシームレスに統合され、安定した温度制御された移送ソリューションを提供します。この冷却ユニットは、リフロー後の重要な段階で基板の完全性を維持することにより、生産歩留まりを向上させます。
| 機能 | SMT生産ライン間の上流および下流機械のリンクに使用 |
| 搬送高さ | 910±30mm |
| 搬送方向 | L～R、またはR～L |
| 操作 | フロント操作 |
| トラック固定側 | 前面、またはカスタマイズ |
| PCB幅 | 50*50～530*460mm |
| コンベア長オプション | 0.5m/0.6m/1.0m/1.5m またはカスタマイズ |
| 速度調整方法 | ノブ |
| 幅調整 | 手クランク（オプションで自動調整） |
| 電源 | AC110/220V、50/60Hz、±10% |
| オプション | ライト、ファン、検査機能、カバー、自動幅調整、デュアルレールなど |
| 信号 | SMEMA |
PCBがリフロー炉から出るとき、80℃から100℃に達することがあります。熱い基板の取り扱いや検査は、いくつかの問題を引き起こします。
| メリット | 説明 |
|---|---|
| PCBの反りを防ぐ | 制御された冷却により、内部応力と基板の変形が軽減されます |
| はんだ接合部を保護 | 段階的な冷却により、クラックやコールドはんだ接合部を防ぎます |
| オペレーターの安全性 | 冷却された基板により、手動検査中の火傷のリスクがなくなります |
| 即時検査 | 冷却直後にAOIまたはICTに対応可能な基板 |
| スループットの向上 | 自然空冷と比較して待ち時間を短縮 |
| 装置寿命の延長 | 冷却された基板は、下流のテスト治具への熱損傷を防ぎます |
この冷却コンベアは、SMT生産ラインにおける重要なコンポーネントであり、リフロー炉またはフローはんだ付け装置の後に配置するように特別に設計されています。家電製品、自動車用PCB、LED照明、通信機器の製造に広く使用されています。はんだ付けされた基板の温度を急速に安定させることにより、酸化を防ぎ、内部応力を軽減し、基板が検査またはさらなる処理に進む前にアセンブリの構造的完全性を保証します。
