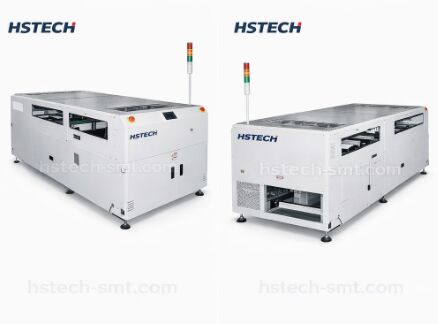

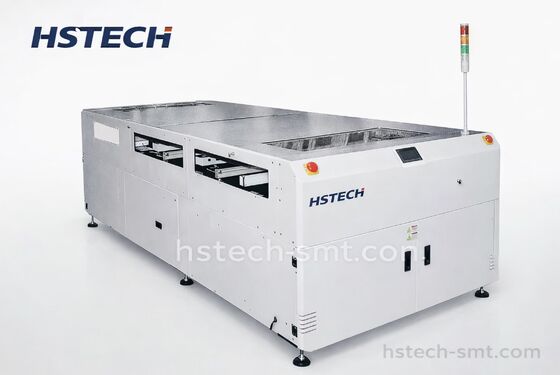

PLC制御とSMEMA互換性を備えた高速SMT PCBシャトルコンベア（PCB搬送用）

高速自動SMT PCBシャトルコンベア（PLC制御、SMEMA対応） - シームレスなPCB搬送と生産ライン接続用

製品概要

シャトルコンベアは、SMT、PCBアセンブリ、自動製造環境における生産ライン効率を最適化するために設計された高精度マテリアルハンドリングソリューションです。シームレスな統合のために設計されたこのコンベアシステムは、並列生産ラインまたはワークステーション間のPCB、パネル、またはコンポーネントの迅速かつ正確な転送を可能にし、ダウンタイムを最小限に抑え、スループットを最大化します。SMEMA規格に準拠しており、信頼性が高く省スペースな自動化を求めるヨーロッパ、米国、東南アジアのエレクトロニクスメーカーにとって多用途な選択肢です。

主な特徴

• モジュール安全密閉設計 - コンパクトな構造を維持しながら安全な操作を保証します
• PLC制御 - 運用信頼性を向上させるための正確な自動制御を提供します
• ステッピングモーターと精密ベルト移動 - 一貫したPCBハンドリングのための高精度でスムーズな動きを提供します
• スムーズな並列幅調整 - さまざまなPCBサイズに対応するための柔軟な制御を提供します
• カスタマイズ可能な搬送方向 - 特定の顧客要件に基づいた調整可能な方向
• タッチスクリーン操作パネル - 簡単な監視と調整のための直感的なユーザーインターフェース
• 3色タワーライト表示 - 赤、黄、緑のライトによる視覚的なステータスインジケーター
• SMEMA互換性 - Surface Mount Equipment Manufacturers Association規格に完全準拠

技術仕様

主な機能

このユニットは、PCBフローを異なるチャネルにリダイレクトし、2ラインから1ラインまたは1ラインから2ラインの構成間のスムーズな移行を可能にします。システムは、最適化されたPCBハンドリング操作のための動的なルーティング柔軟性を提供します。

技術パラメータ

• 搬送高さ: 910±20mm
• 移動距離: 標準2000mmまたはカスタマイズ可能
• 移動時間: 生産ニーズに応じてカスタマイズ可能
• 移動台車数: シングルまたはデュアル台車（オプション）
• 移動方式: ステッピングモーター + コンベアベルト
• レール固定: 安定性のために1番目と4番目のレールを固定
• 転送方向: L-RまたはR-L（柔軟なライン構成用）
• PCB転送モード: 2入力1出力、1入力2出力、または2入力2出力オプション
• 空気圧: 4-6 bar
• PCB厚さ: 最小0.4mm
• 信号: SMEMA準拠

一般的な用途

デュアルレーンリフロー炉への供給
デュアルレーン炉へのPCBフローをバランスさせ、熱効率を最大化します。

高速ピックアンドプレイス後
1台のプレースメントマシンがメンテナンスで停止した場合、作業中のマシンに基板を転送します。

デュアルレーンテスト装置の前
2台のテスター間でPCBを均等に分配し、キュー時間を短縮します。

生産ラインのバランス調整
一方のラインがもう一方のラインよりも速く稼働している場合に、並列ライン間のワークロードを調整します。

バッファ管理
下流の機器が一時的にビジーな場合にPCBを保存して解放します。

当社のPCBシャトルコンベアを選ぶ理由

• グローバル互換性: 110V/220V電圧、SMEMAプロトコルをサポートし、さまざまな地域の電圧標準および機器構成に適応します。
• コスト効率: 高品質の素材と成熟した生産技術により、長寿命を保証し、メンテナンスコストと機器交換頻度を削減します。
• カスタマイズサービス: お客様固有のニーズ（PCBサイズ、生産ラインレイアウト、速度要件）に応じて、さまざまな工場の個別のニーズを満たすカスタマイズソリューションを提供します。
• アフターセールス保証: グローバルなアフターセールスサービス（設置ガイダンス、技術トレーニング、スペアパーツ供給を含む）を提供し、お客様の使用上の懸念を解決します。

ヨーロッパ、アメリカ、または東南アジアのエレクトロニクスメーカーであっても、当社のPCBシャトルコンベアは、SMT生産ラインの最適化、生産効率の向上、市場競争力の強化に役立ちます。今すぐお問い合わせいただき、カスタマイズされた見積もりと詳細な技術パラメータを入手してください！
