高さ調整可能PCBコンベア PCB移送コンベアマシン ESD作業台付き

ブランド名:	HSTECH
モデル番号:	HS-C600/HS-C1000/HS-C1500
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	100 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

PCBコンベヤー

プリント基板の幅:

50*50~530*460mm

輸送時の高さ:

910±30mm

幅の調節:

ハンドクランク

信号:

SMEMA

保証:

1年

パッケージの詳細:

木製

供給の能力:

100 PC/月

ハイライト:

ESD PCBコンベアマシン

高さ調整可能PCB移送コンベア

作業台付きPCBハンドリング装置

製品説明

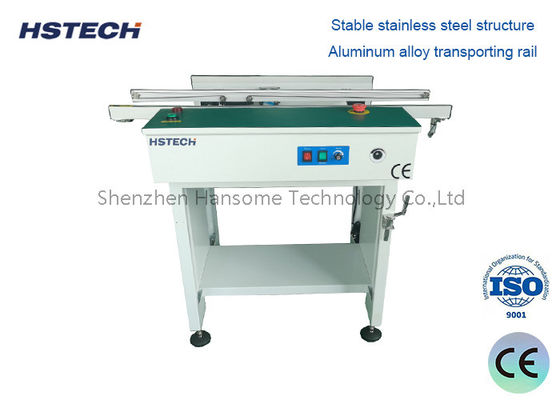

高さ調整可能なESD作業台付きPCBコンベヤ

SMT生産ライン向けに設計された信頼性の高いPCBコンベヤ。幅調整、速度制御、SMEMA互換性を備え、PCBハンドリング効率を向上させます。

製品概要

PCBコンベヤは、SMT生産ラインにおいて不可欠な装置であり、プリンター、ピック＆プレースマシン、AOIシステム、リフローオーブンなどの異なるマシン間でPCBをスムーズかつ効率的に搬送するように設計されています。安定した構造とユーザーフレンドリーな設計により、安全で正確、かつ連続的な基板搬送を保証し、メーカーの生産性向上と手作業の削減を支援します。

主な特徴

PLCインテリジェント制御

プログラマブルロジックコントローラ（PLC）を搭載し、正確で安定した動作を実現し、生産ライン全体での一貫したPCB搬送を保証します。

幅調整可能な設計

手動クランクによる幅調整
ステンレス鋼ねじシステムによるスムーズで平行な調整
さまざまなPCBサイズに対応

技術仕様

機能	説明
搬送高さ	910±30mm
搬送方向	左→右、または右→左
操作	前面操作
トラック固定側	前面、またはカスタマイズ
PCB幅	5050～530460mm
コンベヤ長オプション	0.5m/0.6m/1.0m/1.5m またはカスタマイズ
速度調整方法	ノブ
幅調整	手動クランク（オプションで自動調整）
電源	AC110/220V、50/60Hz、±10%
オプション	ライト、ファン、検査機能、カバー、自動幅調整、デュアルレールなど
信号	SMEMA

モデル仕様

モデル	HS-C600	HS-C1000	HS-C1500
PCB幅	5050～530390mm	5050～530390mm	5050～530390mm
機械寸法	730600940mm	1130600940mm	1630600940mm
重量	60kg	80kg	100kg

双方向搬送

左から右（L→R）および右から左（R→L）の搬送方向をサポートし、さまざまなSMTラインレイアウトに対応する柔軟な設置が可能です。

ESDセーフ作業面

静電気による損傷からデリケートな電子部品を保護するために、ESDセーフコンベヤベルトで設計されています。

速度制御機能

調整可能なコンベヤ速度により、上流および下流の機器との同期が可能になり、スムーズなワークフローを保証します。

安定した耐久性のある構造

安定したフットカップによる高さ調整可能
長期間の産業用途に耐える頑丈なフレーム
コンパクトで省スペースな設計

SMEMA互換

SMEMA通信プロトコルに完全対応し、自動化されたSMT生産ラインへのシームレスな統合を可能にします。

技術ハイライト

幅調整：手動クランクシステム
伝送方向：左→右 / 右→左
制御システム：PLC
コンベヤタイプ：ESDベルト
速度：調整可能
高さ：調整可能
通信：SMEMA

適用シナリオ

このPCBコンベヤは、SMT生産ライン、PCB組立工場、電子機器製造（EMS/OEM/ODM）、民生用電子機器生産、自動車用電子機器で広く使用されています。機器間のリンケージユニットとして機能し、継続的で効率的なワークフローを保証します。

生産ラインのメリット

生産効率の向上
手作業と人件費の削減
安定したPCB搬送の確保
生産ダウンタイムの最小化
自動化レベルの向上

オプションのカスタマイズ

コンベヤ長、幅範囲、速度構成、特殊PCBハンドリング要件など、お客様の要件に基づいたカスタマイズをサポートします。

当社のPCBコンベヤを選ぶ理由

現代のSMT製造において、信頼性の高いPCB搬送は非常に重要です。当社のPCBコンベヤは、正確な制御、柔軟な調整、安定したパフォーマンスにより、PCBのずれ、生産中断、不良率の増加、スループットの低下といった一般的な課題を解決します。

HSTECHとの提携理由

HSTECHは、SMT自動化およびPCBハンドリング機器を専門としています。信頼性の高い製品品質、柔軟なカスタマイズ、競争力のある価格、迅速な納期、グローバルなテクニカルサポートを提供します。

今すぐ見積もりを取得

SMTライン向けの信頼性の高いPCBコンベヤをお探しですか？無料相談、カスタマイズされたソリューション、および最適な価格オファーについては、今すぐお問い合わせください。PCBサイズと生産ラインレイアウトをお送りください。お客様のニーズに最適なコンベヤをお勧めします。
