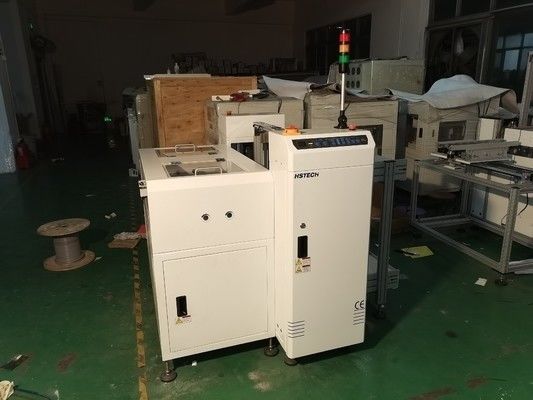

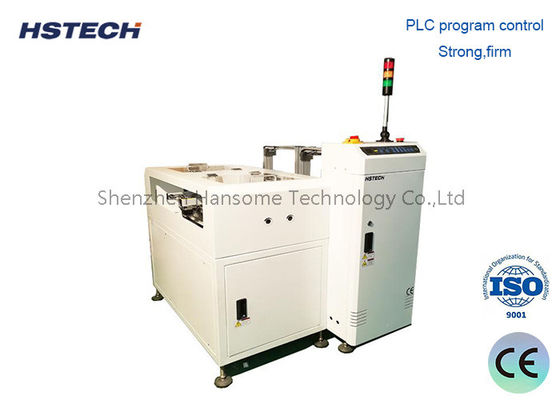

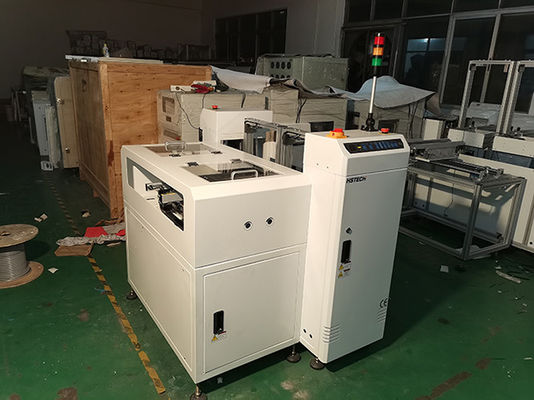

自動NG OK基板アンローダー SMEMA対応

ブランド名:	HSTECH
モデル番号:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

NG/OKの荷役

電源:

AC220V、50/60HZ

状態:

新しい

空気圧:

4～6bar

コンベアベルト:

ESD

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

SMEMA対応自動基板アンローダー

NG OK基板選別装置

AOI基板アンローダー互換

製品説明

自動NG/OKPCB卸荷機とAOIボードの分類

SMT生産ラインのための効率的なNG/OK PCB卸載機.AOI検査後,欠陥と良好なボードを自動的に分離します.効率を改善し,手作業を減らす.

製品概要

についてNG/OK PCB 卸機SMT生産ラインで自動分離するように設計されています.いいね (OK)そして欠陥 (NG)AOIの検査後PCB.SMEMAインターフェースシステムでは,PCBを異なるマガジンにスマートにルーティングし,完全に自動化され,正確で効率的な分類プロセスこの解決策は,品質管理を改善し,現代電子機器製造における手作業を減らすために不可欠です.

生産の課題が解決された

手動の分類による高労働コスト
選別エラーと品質問題
生産の遅延とボトルネック
不効率なワークフロー管理

NG/OK 卸載機は,これらの問題を排除し,自動でリアルタイムでボードの分類と卸荷.

主要な特徴

自動NG/OK分類

AOI信号に基づいて,欠陥 PCB と合格 PCB をシームレスに分離する

SMEMA コミュニケーション

スムーズなSMTライン統合のために業界標準のSMEMAインターフェースをサポート

高効率の運用

PCBごとに~6秒ですマガジン交換~30秒

柔軟な構成

カスタマイズ可能な数値で複数のマガジン設定をサポート

安定して信頼できる

PLC制御システム,ダメージのない移転のための空気圧押機

ユーザーに優しく制御する

パラメータの設定と操作を簡単にするタッチスクリーンインターフェース

テクニカル仕様

機能	信号を受信してNG/OKボードを別々に収集する
輸送高度	910±30mm
輸送方向	L~R,または R~L
板の収集時間	PCB 1 つあたり約 6 秒
マガジン交換時間	約30秒
トラック固定側	前側
オペレーション側	前側
コンベアベルト	ESD
PCB 厚さ	ミニ0.6mm
音の高さの選択	1-4 (10mmのピッチ)
電源	220V 50/60Hz ±10%
パワー	0.05kW
空気圧	4-6Bar
空気消費量	最大15L/分
雑誌の数	上: 1 冊,下: 2 冊
シグナル	SMEMA

入手可能なモデル

モデル	HS-NK250	HS-NK330	HS-NK390	HS-NK460
効率的なPCB 長さ	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB 厚さ	ミニ0.6mm	ミニ0.6mm	ミニ0.6mm	ミニ0.6mm
マガジンサイズ	355320563mm	460400563mm	535460570mm	535530570mm
機械の寸法	195016001200mm	230017601200mm	250018801200mm	250021601200mm
体重	220kg	280kg	340kg	380kg
