| ブランド名: | HSTECH |
| モデル番号: | HS-330BF |
| Moq: | 1PC |
| 価格: | Negotation |
| 支払条件: | T/T |
| 供給能力: | 50 PC/月 |

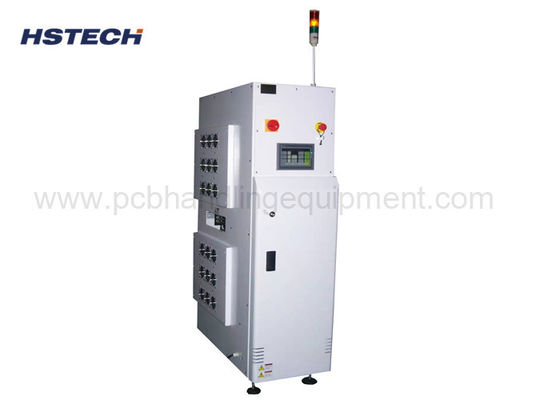

垂直PCBバッファマシン タッチスクリーン制御 FIFO LIFO SMT PCBハンドリング装置
はじめに
当社の高度な自動垂直PCBバッファマシンで、SMTアセンブリラインの効率を最適化してください。最新の電子機器製造向けに設計されたこのPCBハンドリング装置は、プリント基板のバッファリング、保管、取り出しのための信頼性の高いソリューションを提供します。垂直リフト機構を統合することで、このマシンは床面積の使用を最小限に抑えながら保管容量を最大化し、コンパクトな生産環境に最適なSMT周辺機器となっています。
プロセスのギャップを埋める必要がある場合でも、ラインの異なるセクション間のボードフローを管理する必要がある場合でも、当社の垂直PCBバッファは、敏感なコンポーネントを損傷することなく、スムーズで自動化されたハンドリングを保証します。
特徴

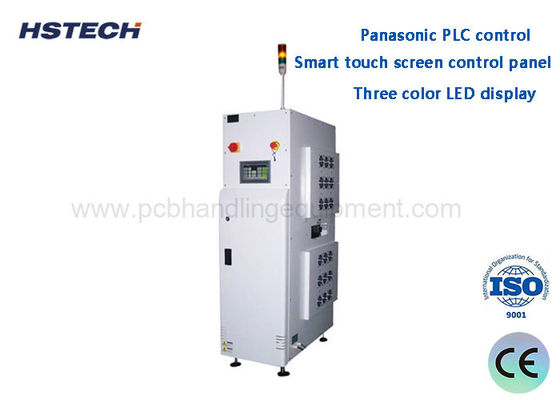

1. パナソニックPLC制御。
2. スマートタッチスクリーン制御パネル。
3. FIFOおよびバイパス機能付き、または複数の機能にカスタマイズ可能。
4. サーボモーターを使用した正確な位置決め。
5. Hiwinリードスクリューによる幅調整、スムーズで安定。
6. スムーズなマガジンリフティングデバイス、精密サーボ駆動。

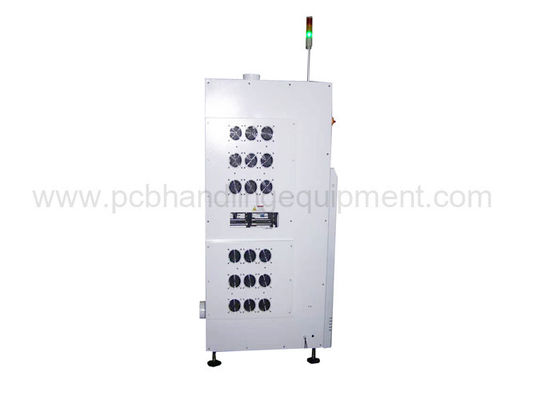

7. 熱放散のためのオプションのファンと排気ポート。
8. 英語操作インターフェース。
9. マシン全体が小型で、工場のスペースをあまり取りません。
10. SMEMA通信インターフェース、他の自動化装置と接続可能。
11. マシンの状態を示す3色LEDディスプレイ。
仕様
| モデル: | HS-BF330 |
| 電圧: | AC220V,50/60Hz |
| PCB寸法: | L(50*50)-(450*330)mm |
| エア供給: | 4-6 bar,最大15L/min |
| 搬送高さ: | 900±20(mm) |
| 搬送方向: | L-RまたはR-L (オプション) |
| PCB厚さ: | 最小0.46mm |
| 昇降ピッチ: | 1-4(10mmステップ) |
| 保管容量 | 25枚またはカスタマイズ |
| サイクルタイム | 約15秒 |
| 通信 | SMEMA |
| オプション | ファン、観察窓 |
| 認証 | CE |
| マシン寸法: | 600*1150*1560mm |
| 総重量: | 280kg |
適用シナリオ
この垂直PCBハンドリングマシンは、以下で広く使用されています: SMTアセンブリライン: 高速プレースメントとリフローはんだ付け間のボードのバッファリング。
PCB製造: 検査およびテスト段階での一時保管。
電子工場: 手作業を削減するためのPCB転送の自動化。
