SMT生産ライン向け、フレキシブル対応、6秒ロード時間の直角設計PCBローダー

ブランド名:	HSTECH
モデル番号:	HS-LD330
Moq:	1PC
価格:	Negotation
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

輸送時の高さ:

910±30mm

PCBの読み込み時間:

約6秒

雑誌時間を取り替えるため:

約30秒

交通機関の方向:

L~R.またはR~L

手術:

前部操作

トラック固定側:

表面（または指定）

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

SMTライン向け直角PCBローダー

高速ロード対応フレキシブルPCBローダー

SMT生産ライン向け6秒PCBローダー

製品説明

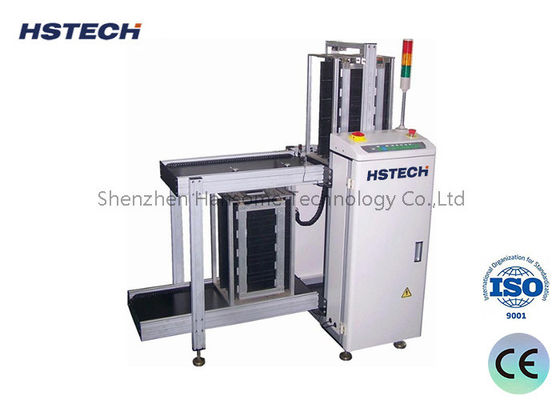

直角設計PCBローダー、柔軟な適応性と6秒のロード時間

直角PCBローダーは、モジュラー設計を採用しており、様々な生産ラインレイアウトに柔軟に対応できます。高度なPCBハンドリング技術と洗練された操作機能を備えたこのローダーは、SMT生産環境において効率的で信頼性の高いパフォーマンスを保証します。

主な特徴

ライトコンタクトLEDキーまたはタッチスクリーンコントロールパネルによる簡単な操作
安定した信頼性の高い統合制御システムによる一貫したパフォーマンス
効果的なスラスト設計により、破損ゼロ保証でPCBを保護
吸引カップの柔軟な設計と吸引プレート位置の簡単な調整

技術仕様

モデル	HS-LD330
製品名	PCBマガジンローダー
搬送高さ	920±20mm
PCBロード時間	約6秒
マガジン交換時間	約30秒
搬送方向	左から右、または右から左
操作	前面操作
トラック固定側	前面（または指定）
電源	220V、50/60Hz、±10%
エア圧	4-6bar
PCB厚さ	最小0.4mm
マガジン数量	上部：1個、下部：2個
ピッチ選択	1-4（10mmピッチ）
コンベア速度	0.5-20M/分またはカスタマイズ
信号	SMEMA

モデル選択ガイド

モデル	HS-LD250	HS-LD330	HS-LD390	HS-LD460
効率的なPCB長	5050～350250mm	5050～455330mm	5050～530390mm	5050～530460mm
機械サイズ	14008001200mm	16508801200mm	18009401200mm	180010101200mm
マガジンサイズ	355320563mm	460400563mm	535460570mm	535530570mm
重量	140kg	180kg	220kg	260kg

適切な用途

SMT全自動生産ライン
PCBアセンブリ＆エレクトロニクス製造
コンパクト工場アップグレード＆自動化レトロフィット
高多品種少量生産＆大量生産
市場：ヨーロッパ、アメリカ、東南アジア、グローバルエレクトロニクスメーカー

当社のPCBローダーを選ぶ理由

当社は、成熟した設計、安定したパフォーマンス、コスト効率の高い価格設定のSMTハンドリング機器に注力しています。当社の直角PCBローダーは、高速ロード、柔軟な適応性、信頼性の高い品質を提供し、人件費の削減、製品歩留まりの向上、インテリジェント製造の加速を支援します。
