| ブランド名: | FUJI |
| モデル番号: | H01/H02/H08M/RH01/RH02 |
| Moq: | 1 PC |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月間10万回転 |

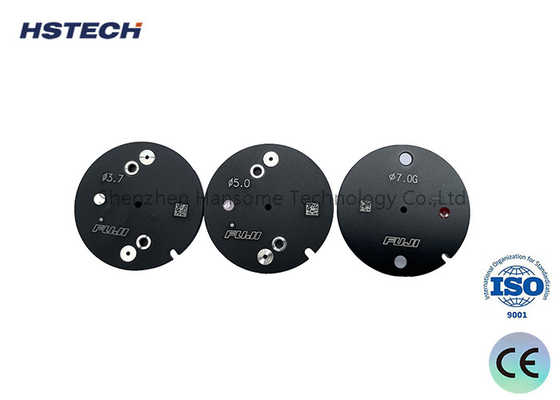

高精度SMTノズル フジH01/H02 5.0 7.0GH08M RH01 RH02 ピックアンドプレイスマシン
SMT FUJI ノズル
電子部品を上げ,輸送する正確な作業を担うため,スムット機器,特に自動配置機械において,ノズルは重要な位置を占めています.表面マウント技術 (SMT) による部品配置のシームレスな自動化に役立ちます.
概要:
FUJI は,電子 製造 機器 の 有名 な 供給 者 で,SMT 組み立て プロセス に 広く 用い られ て いる ノズル を 提供 し て い ます.このノズルは,配置マシンの中心部として機能電子コンポーネントをフィッダートレイから引き上げ,PCBボードに正確に配置する.
作業原理
バキュームシステム:
配置装置には,強力な吸気力を発生させる内部真空ポンプが装備されています.このポンプは,管網を通じてノズルに接続されています.真空負圧システムの構築.
噴嘴の構築:
噴嘴は,噴嘴頭,密着物,噴嘴蓋など,いくつかの不可欠な部品で構成されています.中央開口のノズルの頭は,負圧を確立するために真空システムに接続されています.
吸い込みメカニズム:
噴嘴頭が電子部品に近づくと,真空システムによって生成される負圧が部品をそれに引き寄せます.ガスケットとノズルのカバーは,ノズルの頭周りにシールを作成するために協力吸着効果を損なうようなガス漏れを防ぐ.
配置メカニズム:
位置付け機は,この位置付け中に,PCBの意図した位置にコンポーネントを正確に位置付けます.負圧が部品をしっかりと固定している成功的に配置すると,負圧が緩和され,部品がノズルから簡単に解放される.
主要な特徴
精密吸着能力
FUJIノズルは,様々なサイズと形状のSMDコンポーネントに正確に接触するために最先端の真空吸着技術を使用しています.
その強固な吸着力と 卓越した信頼性は 配置過程で部品が離れるのを防ぎます
卓越 し た 耐久 性
高級金属材料で作られ 高温や耐磨性に優れた耐久性があります
維持や交換の必要性を大幅に最小限に抑え,関連コストを削減します.
柔軟性
FUJI ノズルシリーズは,さまざまな仕様とサイズを誇っており,自動マウント機器のさまざまなモデルをシームレスに収納できます.
迅速なノズルの交換により,多様な生産要件を満たすことができます.
生産 効率 を 向上 さ せる
高速で精密な吸着と配置操作の組み合わせにより,SMT生産ラインの全体的な効率が大幅に向上します.
この手作業の削減により 人材コストが下がります
ノズルの材料:
| タングメン鋼のノズル | タングステン 鋼 の 噴嘴 は 強く 耐久 し て い ます が,白く なる の は 簡単 です.白く なる の は 油性 ペン を 用い て 塗る こと が でき ます.そう する なら,これ を 使う こと を 続け ます. |
| 陶器用ノズル | セラミック の 噴嘴 は 白く なり ませ ん が,壊れやすく 壊れやすい.注意深く 使用 する なら,破損 を 防ぐ こと が でき,あるいは 軽減 する こと が でき ます. |
| ダイヤモンド製のノズル | 耐久性があり 使いやすくて 白くなることはありませんが とても高価で 費用がかからないのです |
| 粘着ノズル | 材料の表面が不均等または粘着性がある場合,粘着ノズルの使用は適しています.しかし,粘着ノズルの寿命は長くはありません.テープノズルを注文するときに余分により多くの粘着ノズルを購入することをお勧めしますあなたはそれをゴムノズルを自分で置き換えることができます. |
主な応用シナリオ:
SMT組立ライン: FUJIノズルは,SMT生産ラインの様々なピック・アンド・プレイスマシンで広く使用されています.
電子製品製造: 携帯電話,コンピュータ,家電などの電子機器内の部品を正確に配置するために使用されます.
医療機器の組み立て: これらのノズルは,高精度な医療機器の部品を設置するために使用されます.
航空宇宙産業: 航空宇宙用電子システムの組み立てに貢献する.
FUJI NXTシリーズ ノズル:
NXT H08 ((H12) 2.5Gノズル
AA73500 NXT H08 ((H12) 0.7 ノズル
AA08500 NXT H01 3.7G ノズル
AA08400 NXT H01 2.5Gノズル
AA08300 NXT H01 20.0 ノイズ
AA08200 NXT H01 15.0 ノイズ
AA08100 NXT H01 10.0 ノイズ
AA08000 NXT H01 7.0 ノズル
AA07900 NXT H01 5.0 ノイズ
AA07600 NXT H01 20.0G ノズル
AA07400 NXT H01 10.0G ノズル
AA07300 NXT H01 7.0G ノズル
AA07200 NXT H01 5.0G ノズル
AA07100 NXT H01 3.7 ノズル
AA07000 NXT H01 2.5 ノズル
AA06900 NXT H01 1.8 ノズル
AA06400 NXT H08 ((H12) 1.3Mノズル
AA06400 NXT H08 ((H12) 1.3Gノズル
AA06300 NXT H08 ((H12) 5.0Gノズル
AA05800 NXT H08(H12) 1.0ノズル
AA05800 NXT H01 1.3 ノズル
AA05700 NXT H08 ((H12) 0.7 ノズル (0.7X0.5),
AA05600 NXT H08 ((H12) 0.4 ノズル (0.45X0.3),
AA20E00 NXT H08(H12) 5.0 ノイズ
AA20D00 NXT H08 ((H12) 3.7 ノズル
AA20C00 NXT H08(H12) 2.5ノイズ
AA20B00 NXT H08(H12) 1.8ノズル
AA20A00 NXT H08(H12) 1.3ノズル
AA19G00 NXT H08(H12) 1.8Gノズル
AA18C00 NXT H08 ((H12) 3.7Gノズル
AA11R00 NXT H01 1.8Gノズル
AA08C00またはAA07L00またはAA07W00またはAA07D00 NXT H04 10.0ノイズ
FUJIピックとプレースマシンのためのノズルのすべての項目
ブランドのSMTノズルを販売しています. ヤマハ,パナソニック,フジ,ジュキ,サムスンなど.
