| ブランド名: | HSTECH |
| モデル番号: | HS-NK250 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

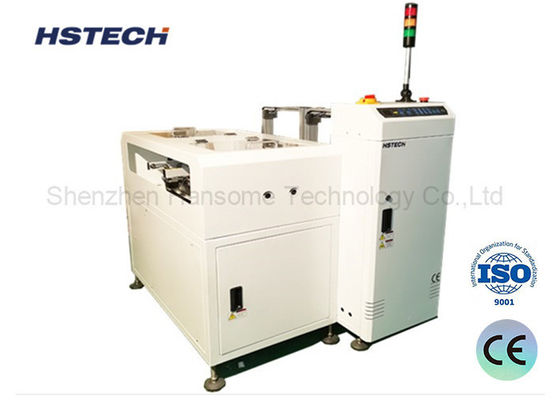

SMT 生産ライン 良い/悪いボード 分離マガジン NG OK PCB 卸載機
紹介
この装置は自動光学検査 (AOI) プロセスを後に機能します.前段階からのAOI検査信号を受信すると,効率的にPCBを2つのグループに分類します:不適合 (NG) と適合 (OK) を自動的に指定されたマグジンに転送します.これは,印刷回路板の高度な効率的かつ組織的な分類手順を保証します.
技術的な詳細
| 機能 | 信号を受信してNG/OKボードを別々に集めます. |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| ボードの収集時間 | 6秒ごとに |
| 雑誌 の 変化 | 30秒ほど |
| 軌道の固定側 | 前側 |
| 操作側 | 前側 |
| コンベアベルト | ESD |
| PCBの厚さ | ミニ0.6mm |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 4-6Bar |
| 空気消費量 | 最大15L/分 |
| 雑誌数 | 上部:1 雑誌,下部:2 雑誌 |
| シグナル | SMEMA |
| オプション |
1タッチスクリーン制御モード 2幅を自動調整する 3顧客の要求に応じて数量. |
特徴

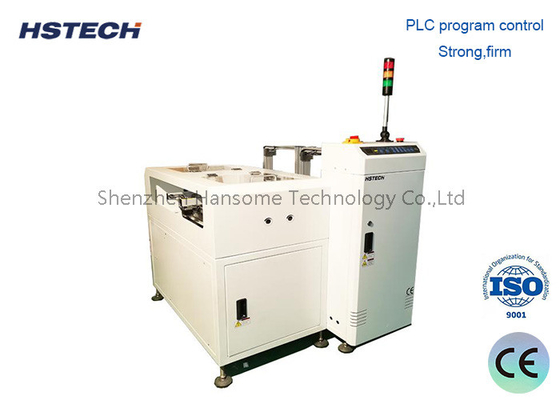

PLC制御:
正確で信頼性の高い操作のためのPLCを備えています
ユーザーフレンドリーなインターフェース:
柔らかい触覚のLED膜パネルを組み込み直感的な制御を可能にします
調節可能なピッチ:
異なるPCBサイズと構成に適応します
トーグリング クランプ:
安定したPCB配置のために安全なマガジンアライナメントを保証します.
圧縮機:
プレッシャー制御で 柔らかく 破壊的でない 板の移転
高出力:
生産効率を最大化するために 迅速なマガジン交換を可能にします
自動NG/OK分類:
AOIとシームレスに統合して 効率的な検査と分類をします
SMEMA標準通信インターフェース:
SMEMA プロトコルを介して生産ラインにシームレスな統合を可能にし,スムーズな通信とデータ交換を保証します.
モデル
| モデル | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCBの厚さ | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm |
| マガジンサイズ | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 機械の寸法 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 体重 | 220kg | 280kg | 340kg | 380kg |

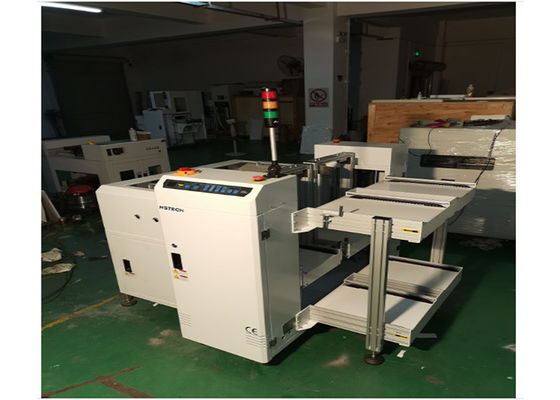

製品 と 詳細
