| ブランド名: | HSTECH |
| モデル番号: | HS-NK250 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

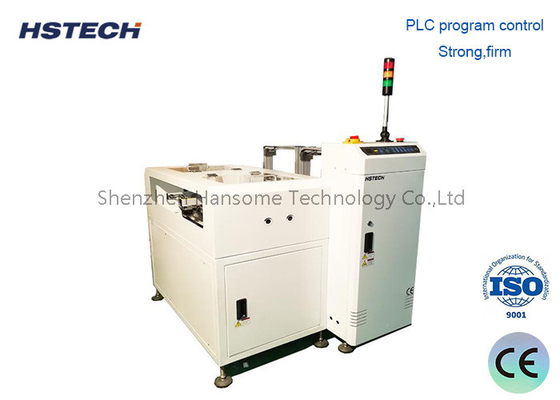

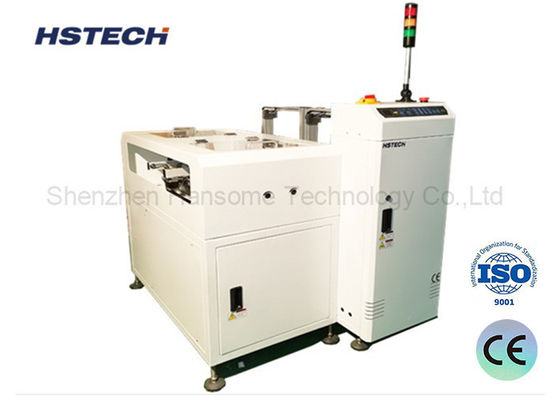

SMT 生産ライン 良い/悪いボード 分離マガジン NG OK PCB 卸載機
紹介
自動光学検査 (AOI) 処理の後,この装置は前段階からの検査信号を受信することで効率的に動作します.2つのグループに分類します: 不適合 (NG) と適合 (OK) をそれぞれ指定されたマガジンに指示し,印刷回路板の高度な効率的かつ組織的な分類を保証します.
技術的な詳細
| 機能 | 信号を受信してNG/OKボードを別々に集めます. |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| ボードの収集時間 | 6秒ごとに |
| 雑誌 の 変化 | 30秒ほど |
| 軌道の固定側 | 前側 |
| 操作側 | 前側 |
| コンベアベルト | ESD |
| PCBの厚さ | ミニ0.6mm |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 4-6Bar |
| 空気消費量 | 最大15L/分 |
| 雑誌数 | 上部:1 雑誌,下部:2 雑誌 |
| シグナル | SMEMA |
| オプション |
1タッチスクリーン制御モード 2幅を自動調整する 3顧客の要求に応じて数量. |
特徴
PLC制御:
システムにはPLCが組み込まれていて 精密で信頼性の高い操作を可能にします
ユーザーフレンドリーなインターフェース:
柔らかい触覚のLED膜パネルを搭載し,直感的で簡単に制御できます.
調節可能なピッチ:
様々なPCBサイズと構成を簡単に対応するように設計されています
トーグリング クランプ:
安定したボードの配置を容易にするため,安全マガジンアライナメントを保証します.
圧縮機:
プレッシャー調節で 板の移動が 穏やかで 損傷しないようにします
高出力:
迅速なマガジン交換により 生産効率が最大化します
自動NG/OK分類:
AOIとシームレスに統合して 効率的な検査と分類をします
SMEMA標準通信インターフェース:
SMEMA プロトコルを介して生産ラインにシームレスな統合を可能にし,スムーズな通信とデータ交換を促進します.
モデル
| モデル | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCBの厚さ | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm |
| マガジンサイズ | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 機械の寸法 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 体重 | 220kg | 280kg | 340kg | 380kg |
