| ブランド名: | FUJI |
| モデル番号: | H01/H02/H08M/RH01/RH02 |
| Moq: | 1 PC |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月間10万回転 |

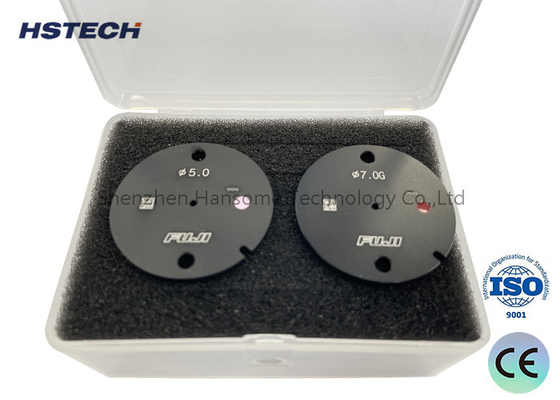

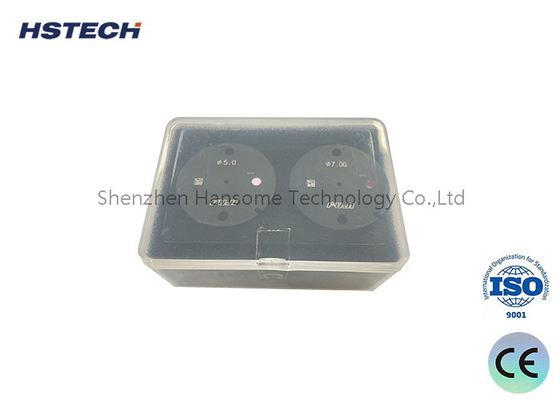

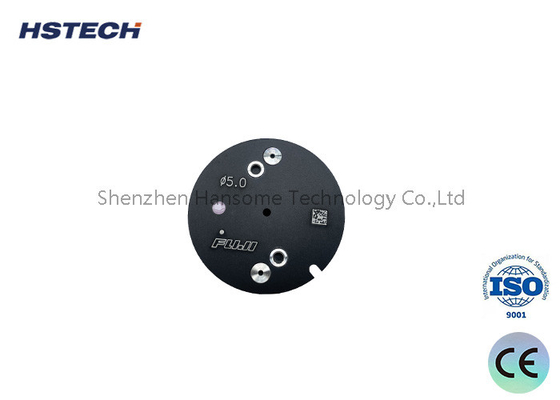

高精度SMTノズル フジH01/H02 5.0 7.0GH08M RH01 RH02 ピックアンドプレイスマシン
SMT FUJI ノズル
自動配置機械を含むSMT機器の重要な部品として機能するノズルは,電子部品を正確にピックアップし,輸送することです.自動表面マウント技術 (SMT) の配置プロセスを容易にする.
概要:
電子製造機器の著名なサプライヤーであるFUJIは,SMT組立プロセスで広く利用されているノズル製品を提供しています.
配置装置の中心的な部品として機能するノズルは,電子部品をフィッダートレイから引き上げ,PCBボードに正確に配置する.
作業原理
バキュームシステム
位置付け装置は,内部に真空ポンプを装備しており,強い負圧を生成することができます.
プンプは,真空負圧システムを形成するためにパイプラインを通って真空ポンプに接続されます.
ノズルの構造
噴嘴は噴嘴頭,密着物,噴嘴蓋,その他の部品からなる.
噴嘴頭の中央の穴は真空システムに接続され,負圧を生成する.
吸い込みプロセス
ノズルの頭が部品に近いとき,負圧が部品を吸収します.
ガス漏れを防ぐため,密封器とノズルの蓋がノズルの頭を密封することができます.
配置プロセス
部品が吸収された後 配置装置は 特定の位置に正確に移動します
置く間 負圧で部品はしっかりと吸収されます
配置が完了したら負圧が放出され 部品は簡単に放出されます
主要な特徴
精密吸着能力
FUJIノズルは,様々なサイズと形状のSMDコンポーネントに正確に接触するために最先端の真空吸着技術を使用しています.
その強固な吸着力と 卓越した信頼性は 配置過程で部品が離れるのを防ぎます
卓越 し た 耐久 性
高級金属材料で作られ 高温や耐磨性に優れた耐久性があります
維持や交換の必要性を大幅に最小限に抑え,関連コストを削減します.
柔軟性
FUJI ノズルシリーズは,さまざまな仕様とサイズを誇っており,自動マウント機器のさまざまなモデルをシームレスに収納できます.
迅速なノズルの交換により,多様な生産要件を満たすことができます.
生産 効率 を 向上 さ せる
高速で精密な吸着と配置操作の組み合わせにより,SMT生産ラインの全体的な効率が大幅に向上します.
この手作業の削減により 人材コストが下がります
ノズルの材料:
| タングメン鋼のノズル | タングステン 鋼 の 噴嘴 は 強く 耐久 し て い ます が,白く なる の は 簡単 です.白く なる の は 油性 ペン を 用い て 塗る こと が でき ます.そう する なら,これ を 使う こと を 続け ます. |
| 陶器用ノズル | セラミック の 噴嘴 は 白く なり ませ ん が,壊れやすく 壊れやすい.注意深く 使用 する なら,破損 を 防ぐ こと が でき,あるいは 軽減 する こと が でき ます. |
| ダイヤモンド製のノズル | 耐久性があり 使いやすくて 白くなることはありませんが とても高価で 費用がかからないのです |
| 粘着ノズル | 材料の表面が不均等または粘着性がある場合,粘着ノズルの使用は適しています.しかし,粘着ノズルの寿命は長くはありません.テープノズルを注文するときに余分により多くの粘着ノズルを購入することをお勧めしますあなたはそれをゴムノズルを自分で置き換えることができます. |
主な応用シナリオ:
SMTパッチ生産ライン: FUJIノズルは,様々なパッチ機器に広く使用されています.
電子製品製造:携帯電話,コンピュータ,家電などの電子製品の部品の配置に使用される.
医療機器の組み立て: 精密医療機器の部品の組み立てに使用される.
航空宇宙分野:航空宇宙電子機器の組み立てに使用される.
FUJI NXTシリーズ ノズル:
NXT H08 ((H12) 2.5Gノズル
AA73500 NXT H08 ((H12) 0.7 ノズル
AA08500 NXT H01 3.7G ノズル
AA08400 NXT H01 2.5Gノズル
AA08300 NXT H01 20.0 ノイズ
AA08200 NXT H01 15.0 ノイズ
AA08100 NXT H01 10.0 ノイズ
AA08000 NXT H01 7.0 ノズル
AA07900 NXT H01 5.0 ノイズ
AA07600 NXT H01 20.0G ノズル
AA07400 NXT H01 10.0G ノズル
AA07300 NXT H01 7.0G ノズル
AA07200 NXT H01 5.0G ノズル
AA07100 NXT H01 3.7 ノズル
AA07000 NXT H01 2.5 ノズル
AA06900 NXT H01 1.8 ノズル
AA06400 NXT H08 ((H12) 1.3Mノズル
AA06400 NXT H08 ((H12) 1.3Gノズル
AA06300 NXT H08 ((H12) 5.0Gノズル
AA05800 NXT H08(H12) 1.0ノズル
AA05800 NXT H01 1.3 ノズル
AA05700 NXT H08 ((H12) 0.7 ノズル (0.7X0.5),
AA05600 NXT H08 ((H12) 0.4 ノズル (0.45X0.3),
AA20E00 NXT H08(H12) 5.0 ノイズ
AA20D00 NXT H08 ((H12) 3.7 ノズル
AA20C00 NXT H08(H12) 2.5ノイズ
AA20B00 NXT H08(H12) 1.8ノズル
AA20A00 NXT H08(H12) 1.3ノズル
AA19G00 NXT H08(H12) 1.8Gノズル
AA18C00 NXT H08 ((H12) 3.7Gノズル
AA11R00 NXT H01 1.8Gノズル
AA08C00またはAA07L00またはAA07W00またはAA07D00 NXT H04 10.0ノイズ
FUJIピックとプレースマシンのためのノズルのすべての項目
ブランドのSMTノズルを販売しています. ヤマハ,パナソニック,フジ,ジュキ,サムスンなど.
