| ブランド名: | HSTECH |
| モデル番号: | HS-250LD |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

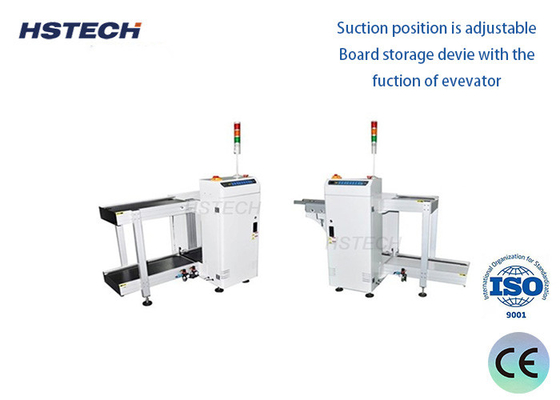

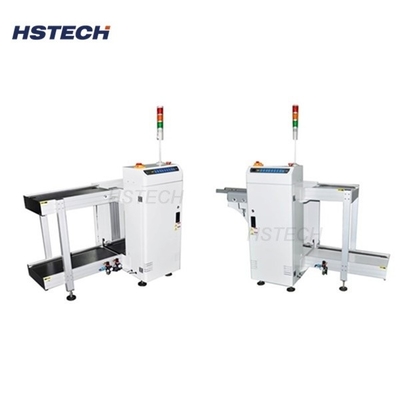

パナソニック PLC PCBローダー SMT生産ラインの開始
適用する
この機械は,SMT生産ラインの初期部品として機能し,PCBをマガジンから次の機械のコンベヤーベルトに移すのを容易にする.
PCB (プリント回路板) 装填機は,PCB組立プロセスにおいて重要な役割を果たします.それは,生産ラインまたは特定のマシンに自動で不使用のPCBを供給するように設計されています.溶接システムなどです.
F についてエイチャー
リアルカラータッチスクリーンで制御
Mitsubishi PLCを使用する
倉庫容量: 上部1本,下部1本,またはカスタマイズ可能
選択可能なピッチオプション: 10mm, 20mm, 30mm, 40mm
PCB輸送方向:左から右 (L-R) または右から左 (R-L),オプション
手動または自動実行モードの選択が可能
前列固定または後列固定,オプションの配置
SMTアプリケーションの標準高さ:920±20mm
状態表示用の塔灯の表示
SMEMA信号互換性
仕様
| モデル | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 電圧 | AC110V/220V,50/60Hz,単相,最大300A | |||
| PCBの寸法 | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ (((530*390) | (50*50) ~ (((530*460) |
| マガジン寸法 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 空気供給 | 0.4~0.6Mpa | |||
| 輸送高度 | 920±20mm 標準 | |||
| 積載時間 | 6秒 | |||
| マガジン交換時間 | 20秒ほど | |||
| 輸送方向 | LからRへ,またはRからLへ,オプション | |||
| PCBの厚さ | ミニ 0.4mm | |||
| ピッチ | 1〜4 ((10mm ステップ)わかった | |||
| コミュニケーション | SMEMA | |||
| 機械の寸法 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 体重 | 約140kg | 約180kg | 約220kg | 約230kg |
利益
生産効率の向上: 手動的なロードに関連したダウンタイムを削減し,よりスムーズなワークフローを可能にします.
一貫性: PCB の負荷の一貫性があり信頼性の高い方法を提供し,損傷または不整列のリスクを軽減します.
労働省: 労働者が他の重要な作業に集中できるように,手作業の必要性を最小限に抑える.
