| ブランド名: | HSTECH |
| モデル番号: | HS-NK250 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
SMT 生産ライン 良い/悪いボード 分離マガジン NG OK PCB 卸載機
紹介
この装置は AOI プロセスの後流で使用されます. AOI 検査信号を受信すると,適合していない (NG) 板と適合している (OK) 板をそれぞれ指定されたマグジンに自動的に分離します.効率的かつ組織的な PCB の分類を保証します.
技術的な詳細
| 機能 | 信号を受信してNG/OKボードを別々に集めます. |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| ボードの収集時間 | 6秒ごとに |
| 雑誌 の 変化 | 30秒ほど |
| 軌道の固定側 | 前側 |
| 操作側 | 前側 |
| コンベアベルト | ESD |
| PCBの厚さ | ミニ0.6mm |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 4-6Bar |
| 空気消費量 | 最大15L/分 |
| 雑誌数 | 上部:1 雑誌,下部:2 雑誌 |
| シグナル | SMEMA |
| オプション |
1タッチスクリーン制御モード 2幅を自動調整する 3顧客の要求に応じて数量.
|
特徴
PLC プログラミング制御: 装置は,精密かつ信頼性の高いプログラミング制御のためにPLC (プログラム可能な論理制御器) で装備されており,スムーズかつ効率的な動作を保証します.
ユーザに優しいLED膜制御パネル: "ソフトタッチ"LED膜制御パネルを搭載し,インタフェースは直感的で簡単にナビゲートされ,シームレスなユーザー体験を提供します.
調節可能な音高設定: ユニットは,選択可能なピッチ設定を提供し,異なるPCBサイズと構成に対応する柔軟性を可能にします.
マガジンアライナメントのためのレベルクランプを切り替える: トーグルレベルクランプを装備し,マガジンが簡単に並べられ,固定され,ボードの正確な安定した配置が保証されます.
圧力を調節する気圧駆動機: 圧力を調節できる気圧圧圧装置により,板の移動時に施される力を正確に制御し,損傷のリスクを最小限に抑えます.
迅速なマガジン交換による高出力: 装置は,短時間マガジン交換時間によって補完され,生産効率を最大化する高出力を誇っています.
自動NG/OKボードのAOIから分類: AOI システムとシームレスに統合され,ユニットは自動的に不適合 (NG) と適合 (OK) のボードを別々のマグジンで収集し,保管します.検査と分類のプロセスを簡素化.
標準的なSMEMA通信インターフェース: 標準的なSMEMA (Surface Mount Equipment Manufacturers Association) 通信インターフェースを装備し,既存の生産ラインに簡単に統合できます.円滑な通信とデータ交換を容易にする.
モデル
| モデル | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCBの厚さ | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm |
| マガジンサイズ | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 機械の寸法 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 体重 | 220kg | 280kg | 340kg | 380kg |

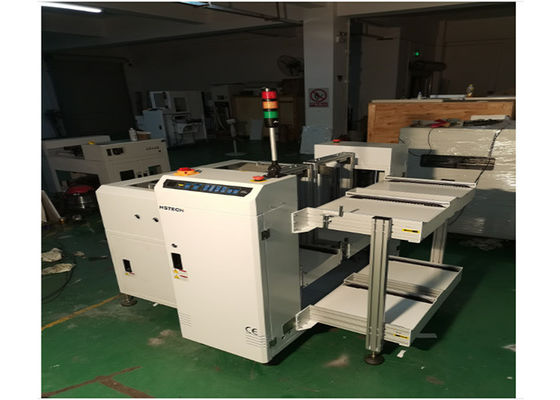

製品 と 詳細
