| ブランド名: | HSTECH |
| モデル番号: | HS-300 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |
高精度PCBデパネリング装置
紹介する
Blade Moving PCB Separatorsは,プリント回路板 (PCB) を正確に切断し,効率的に分離するために設計された専門ツールです.移動する刃の分割を特徴とするユニークなメカニズムを使用精密で制御された PCB の分離を可能にします.
作業原理:
Blade Moving PCB Separatorsは,一枚または複数の移動式ブレードを使用して,事前に定められたセグメントラインを正確に踏切して PCB 表面を細かく切ります.これらの刃は,水平または垂直に横断する能力を有します切断操作は,気力または電気のプッシュ棒を含む頑丈な機械駆動に依存します.効率と精度で分離プロセスを実行するために十分な電力を供給する.
高精度分離
Blade movement technology を使って V-Cut ラインに沿って精密な切断が サーキットボードの整合性を保証します
高効率
批量生産に適した複数のPCBを迅速に処理し,生産効率を改善します.
操作が簡単
人性化された設計と友好的操作インターフェースは,様々な技術レベルのユーザーに便利です.
調整可能性
切断深さと圧力は,異なる厚さや材料のPCBに対応するために調整できます.
安全性
操作者の安全を確保するための安全保護装置を装備する.
主な成分:
移動式刃のメカニズム:刃,駆動モーター/シリンダーなどを含む.
位置付け/ガイドシステム:光センサーを使用してPCBの位置付けとガイドを実現する.
入国・出国機関:コンベアベルトやロボットなどの自動機器
プログラム制御システム:PLCまたは組み込み制御器で,完全に自動化された操作を実現する.
安全保護装置: 格子センサー,緊急停止スイッチなど
特徴
この汎用的な機械は,様々な用途で適応性と効率性を実証するVスロットを持つ幅広いボードを切ることができます.
刃は耐久性のために設計されており,少なくとも2回再形できるので,使用期間を延長し,交換コストを削減できます.
円の刃の高さは調整可能で,部品の高さが異なるPCBに対応し,さまざまなボードタイプに精密でシームレスな切断を保証します.

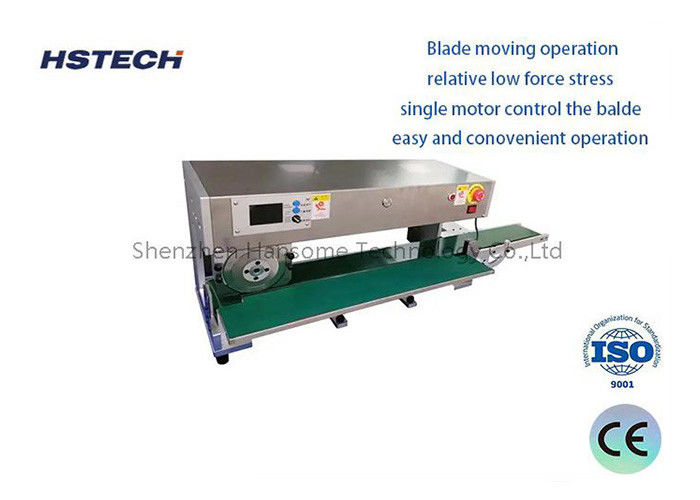

刃の動きは,単一のモーターによって動かし,最小限の力ストレスを必要とし,操作が簡単で便利で,スムーズで,努力のない操作を容易にする.

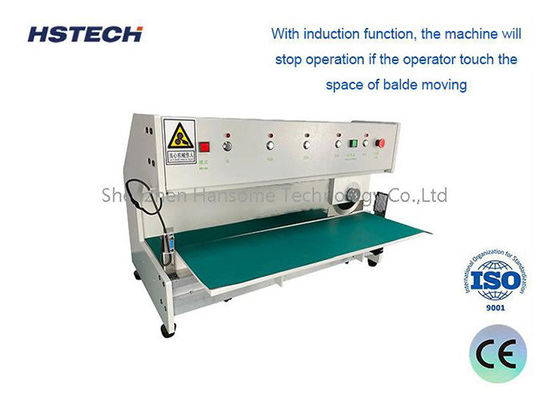

インダクション機能を備えた機械は,操作者が刃の移動領域に近くなっていることを検出すると,操作者の安全性を向上させ,即座に動作を停止します.
生産の安全性に関する懸念をなくし,安全な作業環境を 促進する.
耐久性のある刃は高品質な材料で 耐久性と信頼性を保証し 停滞時間を最小限に抑え 生産性を最大化します
仕様
| モデル | HS-300 | |||
| 電圧 | 110V/220V (オプション) | |||
| パワー | 100W | |||
| 切る長さ | 5~360mm | |||
| 刃の大きさ | 円形刃 φ125*3mm,線形刃 360*45*6mm | |||
| 刃材 | 高品質の高速鉄鋼工具を輸入する | |||
| 分離速度 | 300mm/s | |||
| V切りの厚さ | 板の1/3 | |||
| 隔離幅 | 最適は1~200mm | |||
| 機械のサイズ | 620*320*450mm | |||
| 体重 | 50kg | |||
アプリケーション フィールド:
電子製造産業:
プリント回路板 (PCB) を分割するために使用されます.
様々なサイズやタイプの PCB を正確に分割できます
消費電子機器,工業電子機器,その他の分野で広く使用されています.
太陽電池の製造:
ソーラーパネルを分割するために使った
シリコンベースの太陽電池を 正確に切ることができます
太陽光発電製品の生産効率を向上させました
ガラス加工分野:
携帯電話のスクリーン,ガラスパネルなど,様々なガラス製品を切るために使用されます.
精密な分割を成し遂げ 損失を減らすことができます
陶器産業
陶器のチップ,陶器の基板,その他の工品を分割するために使用されます.
高精度と高生産効率の要求を満たす
その他の産業:
プラスチックや金属などの材料を分割するために使用できます
様々な製造業における自動生産に広く使用されています
