| ブランド名: | HSTECH |
| モデル番号: | HS-FS5331R |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月200個 |
自動溶接ロボット 単/二/三溶接鉄 高精度 耐久性構造
紹介

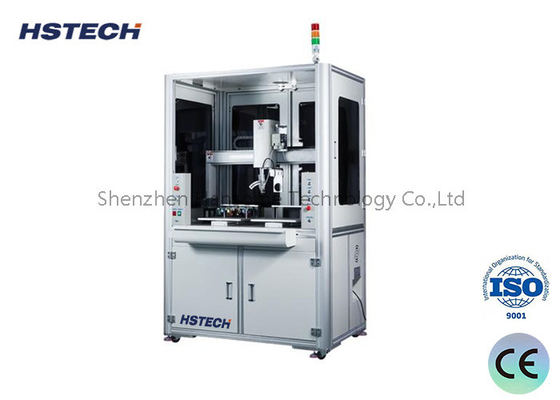

HS-5331R自動溶接機は,従来のデスクトップ溶接機と比較して,より便利で柔軟性を有する床モデル溶接ロボットとして立っています.精巧な5軸作業システムで装備この先進的な機械は,二重溶接プラットフォームを誇っており,精密な作業のために単一の溶接鉄/尖端を使用しています.
この機械は,500x300x300x100mmの広範囲の移動範囲で,PCBA溶接作業の幅広い範囲に対応しています.溶接品質を新たな高みに高めながら 作業効率を大幅に向上させる.
特徴

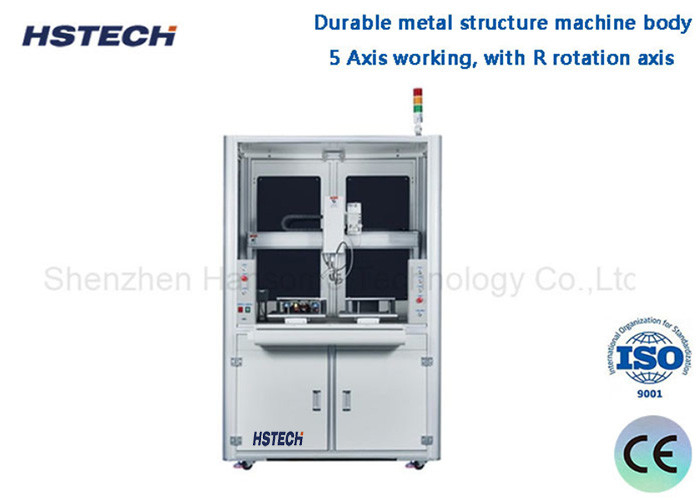

機械は耐久性のある金属構造体を持ち,さらに便利なため,デッキ立体モデルとして設計され,二重プラットフォーム操作があります.
R回転軸を含む5軸のシステムで動作し,比類のない汎用性があります.
移動距離は500x300x300mmで,顧客の要求に基づいて範囲をカスタマイズするオプションがあります.
シングル溶接鉄の移動範囲は,製品の寸法に合わせて複数のオプションを提供し,必要に応じてダブルまたはトリプル溶接鉄を収容するためにカスタマイズすることができます.
ポイント溶接,ドラッグ溶接など幅広い溶接方法をサポートし,さまざまなアプリケーションに対応しています.
プログラミングは,すべての溶接点の手動設定を可能にする教材ペンダントシステムによって容易化され,シームレスな統合のためにCAD図の輸入もサポートされます.
高品質の台湾ハイウィンブランドの線形ガイドが使用され,正確な動きと比類のない精度を保証します.
機械は,信頼性と効率的な動作のためにステップモーターとタイミングベルト制御を使用します.
仕様
| モデル | HS-S5331R | HS-S6331R | |
| 電圧 | AC110V/220V,50/60Hz | ||
| X/Y1/Y2/Z 作業範囲 | 500*300*300*100mm | 600*300*300*100mm | |
| R 軸 | 360度 | ||
| X/Y/Z 移動速度 | 最大300mm/s | ||
| 駆動システム | ステップモーター,タイマーベルト | ||
| 線形ガイド | 台湾ブランド 高精度ガイド | ||
| 繰り返す精度 | ±0.02mm | ||
| プログラミング | 教えるペンダント | ||
| 制御システム | コントロールボード | ||
| プログラム保存 |
処理データと単一のデータセットを 1,000 セットに保存できます
処理ファイルは最大3Mのストレージスペースを占める
(5,000の処理ポイント)
|
||
| ファイル格納スペース |
手持ちボックス 256M オフラインカード 32M 単一の処理ファイル
3M ストレージ (100,000 処理ポイント)
|
||
| 文書のサポート | CAD | ||
| 鉄鉛の清掃 | 空気浄化/空気 | ||
| 外部インターフェース | USB+RS232 | ||
| 溶接方法 | ポイント・ドラッグ溶接 | ||
| 体重 | 65体重 | 70kg | |
| 機械の寸法 |
715*585*800mm |
815*685*800mm | |
メインマシン構成
1二重溶接鉄,二重Y作業プラットフォーム
2手持ちのペンダント・プログラマー
3熱調節器
4壊れたスチールコントローラ
5溶接ペン組
6溶接先
7青銅製の部品
8洗濯箱
