| ブランド名: | HSTECH |
| モデル番号: | HS-460-CY |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
変速制御機能を持つモジュール式設計のリンクコンベヤーPCBハンドリング機器
接続ステーションは,SMT生産ライン間の接続に使用され,PCBバッファリング,検査,テストまたは電子部品の手動挿入に使用することもできます.
ドッキングステーションには,通常,フレーム,フレーム上で並列に回転するコンベアベルト2つ,輸送のためにコンベアベルト2つに回路板が配置されています.既存のコンベアベルトは,一般的にフレームに位置に固定されています輸送ベルトで輸送される回路板の幅は2つに制限されており,異なるサイズの回路板の輸送に有利ではありません.ドッキングステーションの適用性を低減する.
1モジュラルの設計

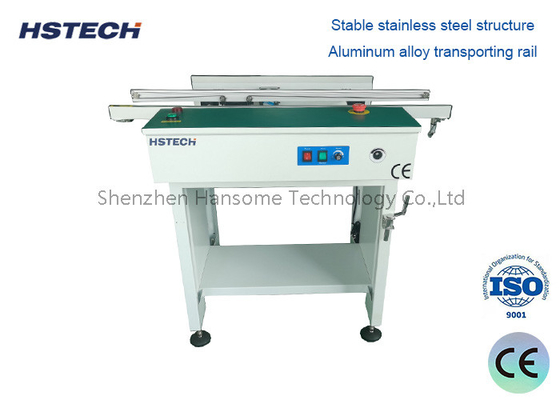

2鉄の四角管の枠,表面に粉末塗装.

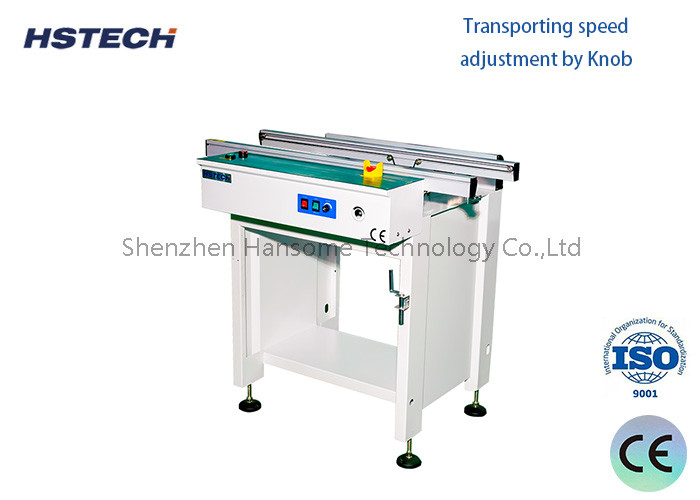

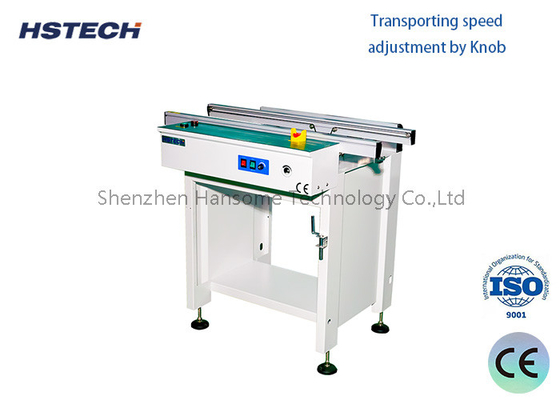

3変速制御機能
4頑丈な構造設計により 設備の安定性が向上します
5ステンレススチールスクリューを使用し,スムーズで並列幅調整.
6SMEMA 標準に適合しています
連続伝送
PCB リンクコンベアーは PCB サーキットボードを 1 つのプロセスから次のプロセスに連続して,中断なく転送することができます.
手作業の非効率性と不連続性を回避し,全体的な生産効率を向上させる.
自動位置付け
輸送機には,下流プロセスの正確な動作を確保するために,PCBボードを指定した位置に正確に固定できる位置付けメカニズムが装備されています.
機械ビジョンシステムと協働して 自動でPCBの位置を検知し 修正することができます
拡張性
PCBリンクコンベアーはモジュール式設計で,生産ラインのニーズに応じてモジュールの数を柔軟に増やしたり減少させることもできます.
異なるサイズや形状のPCB回路板に適応し,多様な製品の生産要件を満たすことができます.
安全で信頼性がある
輸送システムは,静電による PCB の損傷を避けるため,反静的設計を採用しています.
全体構造は安定して耐久性があり,長期にわたって安定して効率的な動作を保証できます.
プロセス互換性
PCB リンクコンベアーは,配置機械,溶接機械,試験機械など,様々な電子製造機器とシームレスに接続できます.
生産ラインの自動化統合と情報管理を実現するには便利です
| モデル | HS-460-CY | |||||
| 電源 | AC220VまたはAC110V 50/60Hz | |||||
| PCB サイズ | 50*50~500*460mm | |||||
| 幅調整 | 握手 | |||||
| PCBの方向性 | 左から右へ 右から左へ | |||||
| トランスミッションの高さ | 900 ± 20 mm | |||||
| 送信速度 | 0.5-20メートル/分 調節可能 | |||||
| 軌道の固定側 | 前側固定 (またはオプションの裏側固定) | |||||
| 機械の長さ | 0.5M/0.6M/0.8M/1M/1.5M | |||||

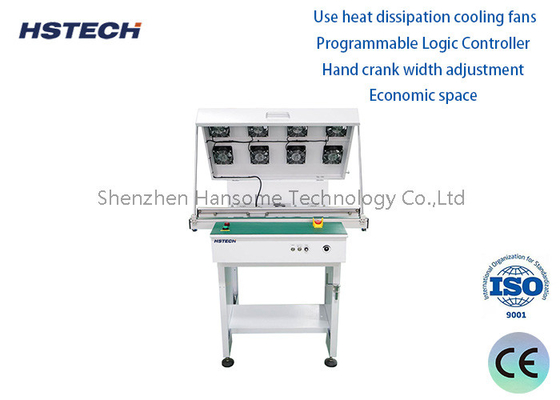

| オプション | 光,扇風機,拡大,カバー,検査 | |||||
1輸送部品,ベルト,ポリーや輸送ガイドレールに外物がないことを確認し,スムーズかつ円滑な輸送を保証します.
2. トランスミッション部品,ラック,幅調整螺栓を定期的に補給する.補給は停止状態で行う必要があります.
3停電の場合,機器のメイン電源スイッチを即座にオフにしてください.
