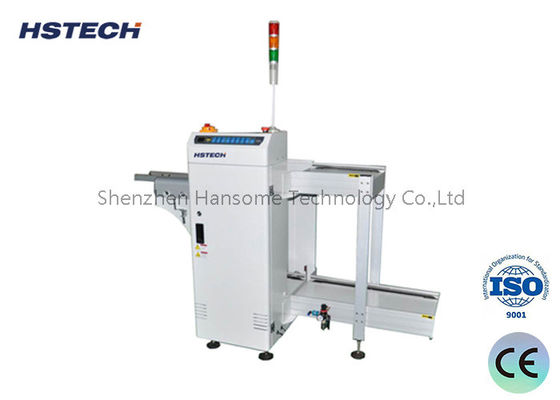

6秒ローディング時間、SMEMAインターフェース、ステンレス鋼構造を備えた高速PCBローダー

ブランド名:	HSTECH
モデル番号:	HS-LD330
Moq:	1セット
価格:	negotiable
支払条件:	T/T、ウエスタンユニオン、
供給能力:	月に50セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE，IOS

製品名:

250mm/330mm PCBの積込み機装置

別名:

マガジンローダー

輸送の高さ:

920±20mm

PCBの読み込み時間:

約6秒

交通機関の方向:

L~R、かR~L

力:

AC110/AC220V,50HZ

保証:

1年

インタフェース:

スメマ

パッケージの詳細:

木製のパッケージ

供給の能力:

月に50セット

ハイライト:

ボタン制御PCB処理装置

SMEMAPCBマガジンローダー

標準LEDPCBマガジンローダー

製品説明

高速PCBマガジンローダー LEDボタン制御 PCBハンドリング装置 SMEMA付き

標準LEDボタン制御 PCBハンドリング装置 PCBマガジンローダー SMEMA付き

アプリケーション

このPCBハンドリング装置は、SMT生産ラインの開始時に使用されるPCBローディングマシンです。このマシンは、マガジンラックからPCBを押し出し、生産ラインの下流の装置に搬送します。

主な機能

この装置はSMT生産ラインのフロントエンドで使用され、PCBボード供給機能を備えています。ボード投入時間：ボックス材交換は約6秒。

主な特徴

4つのPCB幅を選択可能：250mm / 330mm / 390mm / 460mm
精密PCBプッシャー機構
機械の状態表示用の3色ライト
3つのマガジンによる標準操作：上側1マガジン、下側2マガジン
オプションのタッチスクリーン制御を備えた標準LEDボタン制御
安定したステンレス鋼構造
スムーズで平行な幅調整
ローディング中のPCB破損なしを保証
CEマーク付き、ヨーロッパ市場に適しています

自動供給

マガジンローダーは、ビンまたはトレイから部品またはコンポーネントを自動的に掴み、整然と生産設備に供給します。これにより、手動ローディングの非効率性と不安定さが解消され、生産ラインの自動化が向上します。

高速供給

ロボットアームや真空吸盤などの高速材料把持機構を搭載し、毎分数百個の高速供給を実現し、生産効率を大幅に向上させます。

正確な位置決め

マガジンローダーは、処理する部品を正確に識別して配置し、生産設備への正確な供給を保証します。マシンビジョンシステムにより、自動位置決めと偏差補正が可能になります。

互換性

射出成形機、配置機、はんだ付け機など、さまざまな生産設備とのインターフェース互換性で設計されています。

多様化

アプリケーションの要件に応じて、さまざまな寸法とビンの容量で利用できます。部品の種類に基づいて、さまざまなクランプ機構とラック構造を選択できます。

仕様

モデル	HS-LD330
製品名	PCBマガジンローダー
搬送高さ	920±20mm
PCBローディング時間	約6秒
マガジン交換時間	約30秒
搬送方向	L〜R、またはR〜L
操作	前面操作
トラック固定側	前面（または指定）
電源	220V、50 / 60Hz、±10％
空気圧	4〜6bar
PCB厚さ	最小0.4mm
マガジン数量	上側：1個、下側：2個
ピッチ選択	1〜4（10mmピッチ）
コンベア速度	0.5〜20M /分またはカスタマイズ
信号	SMEMA

モデル選択

モデル	HS-LD250	HS-LD330	HS-LD390	HS-LD460
有効PCB長	50 * 50〜350 * 250mm	50 * 50〜455 * 330mm	50 * 50〜530 * 390mm	50 * 50〜530 * 460mm
機械サイズ	1400 * 800 * 1200mm	1650 * 880 * 1200mm	1800 * 940 * 1200mm	1800 * 1010 * 1200mm
マガジンサイズ	355 * 320 * 563mm	460 * 400 * 563mm	535 * 460 * 570mm	535 * 530 * 570mm
重量	140kg	180kg	220kg	260kg

HSTECHについて

Shenzhen HanSome Technology Co.、Ltd（HSTECH）は、EMS企業で豊富な経験を持つ専門的で経験豊富なエンジニアによって2012年に設立されました。当初はPCBハンドリング装置を専門としていましたが、PCBデパネリングマシンとSMTクリーニングマシンの開発に拡大しました。

HSTECHは、研究開発のための専門技術チームと、市場動向を調査し、進化する需要に対応するために製品と技術を更新する経験豊富なマーケティングチームを維持しています。長年にわたり、お客様のコストと労力を節約し、生産効率を向上させるコスト効率の高い製品を常に革新してきました。

HSTECHの目標は、「高品質でスマート」であり、「品質重視で顧客重視」のコンセプトに基づいて、業界の特徴とスマートファクトリーのスマートテクノロジーの追求を組み合わせています。アフターサービスについては、「責任」を堅持し、品質に関するフィードバックに即座に対応し、継続的な顧客サポートを提供します。
