| ブランド名: | HSTECH |
| モデル番号: | HS-ZJ350 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

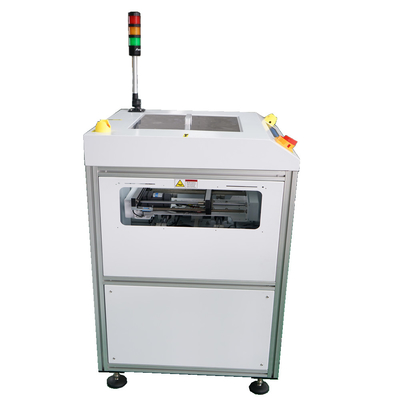

スムーズで正確な90度PCBターンコンベヤー SMT生産ラインのためのPCB処理機器
適用:
このユニットは,生産ラインの PCB の流れ方向をリダイレクトするために使用されます ((90度,180度,または270度)
特徴:

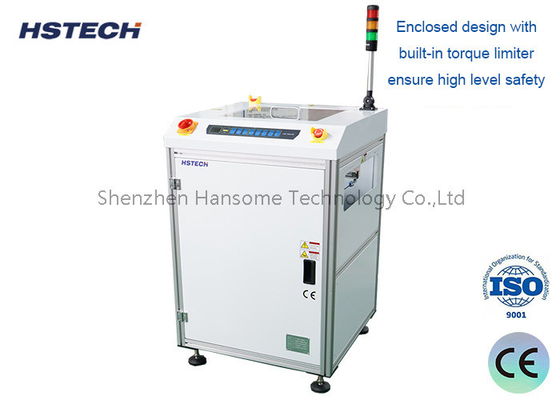

1組み込みトークリミッターを持つ閉ざされた設計は,高いレベルの安全性を保証します.
2メンテナンス中にハードウェアへのアクセスごとに開けることができます.
3フレンドリーなコントロールボタンを使って
4円滑で正確な回転
5輸送機間の転送ギャップを最小限に抑える
6PCBのトラフィックフローをカスタマイズできます.
7円滑で平行な幅調整 (リードスクロール)
8SMEMA対応です
その他の特徴:
90度ステアリング機能: 装置は,コーナートランスミッションを達成するために,輸送プロセス中にPCBボードを90度垂直ステアリングすることができます.
継続的な自動化: PCBボードの輸送プロセスのすべては,トランスミッション装置によって動かされ,人間の介入なしに継続的なステアリングと輸送が達成できます.
高精度位置付け:センサーと制御システムは,ステアリングプロセスの安定性と信頼性を確保するために,PCBボードの位置を正確に位置付けするために使用されます.
幅広い用途:様々なサイズPCBボードに適用され,最大600mmx500mmのボードに対応できます.
柔軟な統合: 単体または配置機械,リフローオーブンなど他の自動化機器と統合して完全な生産ラインを構築することができます.
エネルギー節約と環境保護: 信頼性と低騒音で環境保護の要件を満たす先進的なモーター駆動システムを採用しています.
操作と保守が簡単: 設計はシンプルでコンパクトで,日々の保守は長期間安定した操作を保証するために便利です.
わかった詳細は:
| 機能 | このユニットは,生産ラインの PCB の流れ方向をリダイレクトするために使用されます ((90度,180度,または270度) |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| サイクルの時間 | 約5秒 |
| 軌道の固定側 | 前側 |
| 電源 | AC100-230V,50/60Hz,単相 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| PCBの厚さ | ミニ 0.4mm |
| シグナル | SMEMA |
仕様:
| モデル | HS-ZJ350 | HS-ZJ500 |
| 効率的なPCB長さ | 50*50~500*350mm | 50*50~500*500mm |
| 機械の寸法 | 700*750*1200mm | 840*890*1200mm |
| 体重 | 150kg | 180kg |
機械図:
パッケージについて:
