4 軸スクロール固定機械吸い込み給餌付き双 Y プラットフォーム

ブランド名:	HSTECH
モデル番号:	HS-SL5331
Moq:	1セット
価格:	negotiable
支払条件:	T/T,ウェスタン・ユニオン,マネー・グラム
供給能力:	月100セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

製品名:

4 軸の螺旋固定機

栄養:

吸い込み

スクロールフィッダー:

一人か二人に合わせる

互換性のあるスクリュー:

M1-M6,またはカスタマイズ

移動範囲:

500*300*300*100mm

材料:

アルミニウム

パッケージの詳細:

木製のパッケージ

供給の能力:

月100セット

ハイライト:

4 軸の螺旋固定機

二重 Y プラットフォームスクリュー固定機械

吸気給餌付きの螺旋固定機

製品説明

4 軸スクロール固定機械吸い込み給餌付き双 Y プラットフォーム

紹介

スマートフォン,PC,電気機器,家具産業など,多くの産業に互換性があります. それは4軸のスクリューロックマシンです.2つの作業ステーション,単一のスクリュードライバーと単一のフィッダー,全機械は,フィッティングシステムとスクリューロックシステム,スクリュー配置マシンを担当するフィッティングパーツを含みます.作業効率を向上させる目的で一列に並べた比較的シンプルな種類のスクリューです.

特徴

1, 広く使用され,小容量,自動生産ラインを接続することができ,製品の交換に便利です.
2,インテリジェント検査機能,検査ミスロック,不安定ロック,松散なスクリューなど.
3操作者が順番にロードすることができます

4移動範囲 500*300*300*100mm
5高レベルの自動化,操作が簡単で,スタッフが迅速にマスターし,デバッグすることができます.
6,タッチスクリーンディスプレイまたは教えペンダントプログラム可能より多くの操作を達成します, プログラミングを設定した後,機械は,管理も簡単で生産に投入することができます.

7操作が簡単で,操作者は複数のマシンを同時に操作できます.

8漏れ検知機能で,スクリューが埋められなかった場合,継続的に埋めることができるか,アラーム処理を開始することができます.

機械構造
4DOFロボットアーム設計を採用し,3つの線形軸 X/Y/ZとR回転軸を含む
機械構造はコンパクトで,生産ラインへの統合に適した小さな面積を占めています
高強度,低慣性ベアリングとトランスミッション部品,柔軟で効率的な動きを採用

インテリジェント制御システム
統合された工業級PLCコントローラ,複数のプログラミング言語をサポート
人とコンピュータのインタラクティブなタッチスクリーン,操作しやすいインターフェースを装備
スクロール位置の自動識別とスクロール緊縮パラメータの最適化などの知的な機能

スクロール・ tighteningシステム
高精度の電気スクリュードライバーヘッドを採用し,トルクセンサーを装備
固定力や一定の速度などの複数の緊縮モードをサポートし,緊縮品質を保証します
絞り回転,速度,その他のパラメータのプログラム可能な制御,異なる仕様の螺栓に適している

視覚ガイドシステム
スクロールホール位置の自動識別を実現するための統合高画質CCDカメラ
マシンビジョンアルゴリズムと組み合わせた,自動的にスクリューの締め路線を修正
スクロールの緊縮状態を検出し,間に合うフィードバックと調整を提供することができます

応用シナリオ
高精度スクリュー組成を必要とする電子製品の製造に適用される
携帯電話,コンピュータ,家電などの小型電子製品の組み立てなど
また,自動車や航空宇宙などの産業における固定装置の組み立てに使用することができます.

仕様

モデル	HS-SL5331
生産名	4軸自動スクリューロック機
移動範囲 (X/Y1/Y2/Z)	500300300*100mm
X/Y1/Y2軸の移動速度	閉ループモーター:1-800mm/s
Z軸移動速度	閉ループモーター: 1-300mm/s
X/Y1/Y2軸最大負荷	閉ループモーター: 5KG
Z軸最大負荷	閉ループモーター:3kg
電源	AC110V/220V 50/60Hz
繰り返す精度	±0.02mm
文書のサポート	CAD CorelDraw
適した螺栓	M1-M6
機械の寸法	746585800mm
機械の重量	65kg

主要部品のブランド

1,モーター:Shinano 2,ガイド:Hiwin 3,光電スイッチ:オムロン 4,電源:ミーンウェル

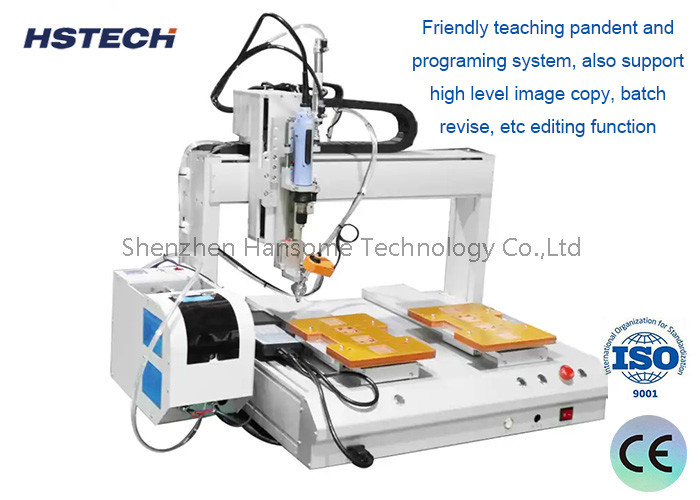

4 軸スクロール固定機械吸い込み給餌付き双 Y プラットフォーム 0

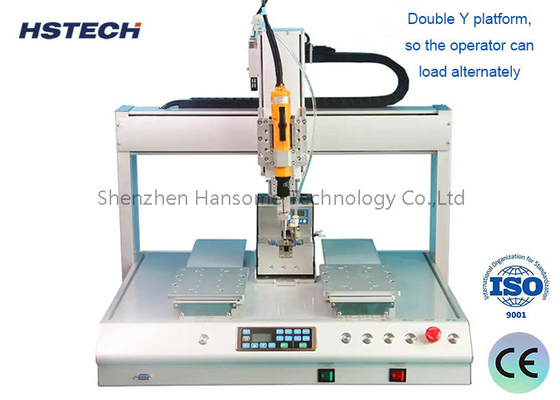

4 軸スクロール固定機械吸い込み給餌付き双 Y プラットフォーム 1
