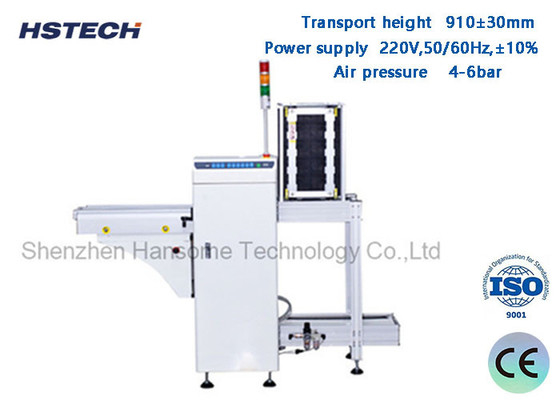

約 30 秒 PCB 卸載ボタン制御 モーター駆動付きのカスタマイズされたSMTライン卸載機

約 30 秒 PCB 卸載ボタン制御 モーター駆動付きのカスタマイズされたSMTライン卸載機

ブランド名: HSTECH
モデル番号: HS-UD330
Moq: 1セット
価格: 交渉可能
支払条件: T/T,ウェスタンユニオン,マネーグラム
供給能力: 月100セット
詳細情報
起源の場所:
中国
証明:
CE
製品名:
PCBの荷役
他の名前:
SMT ライン 卸機
PCBのサイズ:
50*50~450*330mm
時間の荷を下すPCB:
約6秒
そのうちに雑誌の変更:
約30秒
電源:
AC220V、50/60HZ
PCB 厚さ:
ミニ 4mm
コミュニケーション:
SMEMA
パッケージの詳細:
木製のパッケージ
供給の能力:
月100セット
製品説明

約30秒 PCB 卸載ボタン制御 モーター駆動付きのカスタマイズされたSMTライン卸載機



製品説明

PCB 卸機:



このPCB卸料機は SMT生産ラインの端で使われています



PCB卸料器とは,印刷回路板 (PCB) を自動的に卸料するために使用される装置である.主な機能は,以前のプロセスで使用された機器 (溶接機など) からPCBを自動的に除去することです.製造ラインに設置し,トレイやパレットに置く.PCB卸荷機は生産効率を向上させ,労働コストと運用エラーを削減することができます.



主な特徴は以下の通りです.



高度な自動化:ロボットアームなどのコンピュータ制御および自動化技術により,PCBは迅速かつ正確に卸荷できます.卸荷効率を大幅に向上します.


強い適応性: 各種の回路板に適応するために,異なるサイズと厚さのPCBに応じて自動的に調整できます.


優れた統合:生産ラインの自動化された協働を達成するために,以前のプロセス機器と統合できます.


簡単な操作: 人間 と 機械 の インターフェース を 用い て いる の で,操作 者 は シンプル な プログラム の 設定 を 通し て 卸荷 を 完了 する こと が でき ます.


高い信頼性: 安定した機械構造と制御システムを採用し,重複性と使用寿命が良好です.


費用削減: 手作業を減らし,労働費を削減し,生産効率を向上させる.


製品品質を向上させる:正確な卸荷プロセスにより,転送プロセス中にPCBの損傷を最小限に抑えることができます.



特徴:



1ミツビシ・PLC

2ZDモーターで動いています

3厚い輸送用コンベアベルト

43つのマガジン,上側の1つのマガジン,ボタンの側面の2つのマガジン.

5LEDボタンの制御モードと3LORライトディスプレイ.

6ステンレス鋼とアルミニウムプロフィール 機械構造,安定し,維持が簡単です.

7手動で円滑で平行な幅調整.

8精密プッシャーPCBをマガジンに押す

9ストックを固定する上下気圧クランプ.

10SMEMA に適合しています.



仕様:



機能 この装置はPCBを卸すのに使われます
輸送高度 910±30mm
PCBの読み込み時間 約6秒
雑誌 の 変化 約30秒
輸送方向 L~R,または R~L
オペレーション フロント操作
軌道の固定側 前面 (または指定)
電源 220V,50/60Hz,±10%
空気圧 4-6bar
PCBの厚さ ミニ 0.4mm
マガジン数 上側:1pc 下側:2pc
輸送機の速度 0.5~20M/min またはカスタマイズ
音の高さの選択 1〜4 (ピッチは10mm)
シグナル SMEMA



モデル HS-UD250 HS-UD330 HS-UD390 HS-UD460
効率的なPCB長さ 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
機械の寸法 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
マガジンサイズ 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
体重 140kg 220kg 280kg 320kg



Mitsubishi PLC ZD Motor Driven 3 Magazines LED Button PCB Link Unloader 330mm Width 0Mitsubishi PLC ZD Motor Driven 3 Magazines LED Button PCB Link Unloader 330mm Width 1

Mitsubishi PLC ZD Motor Driven 3 Magazines LED Button PCB Link Unloader 330mm Width 2Mitsubishi PLC ZD Motor Driven 3 Magazines LED Button PCB Link Unloader 330mm Width 3





梱包と配送
ポイント
PCB 卸機
パッケージ
1 セット 1 木製の紙箱で,安全条件として
外的な次元
1900*1200*800mm
体重
約140~320kg
配達
約15~20日
支払い
D/P,T/T,ウェスタンユニオン,マネーグラム
シェンゼン
輸送
A.宅配便: 4~7 営業日
B.航空:指定空港で7日
C.海上:指定港で20-25日
