| ブランド名: | HSTECH |
| モデル番号: | HS-DS400 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

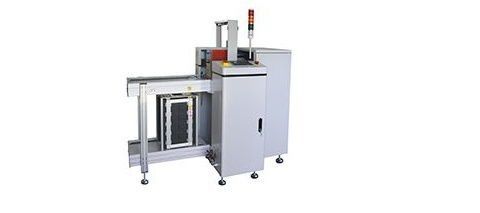

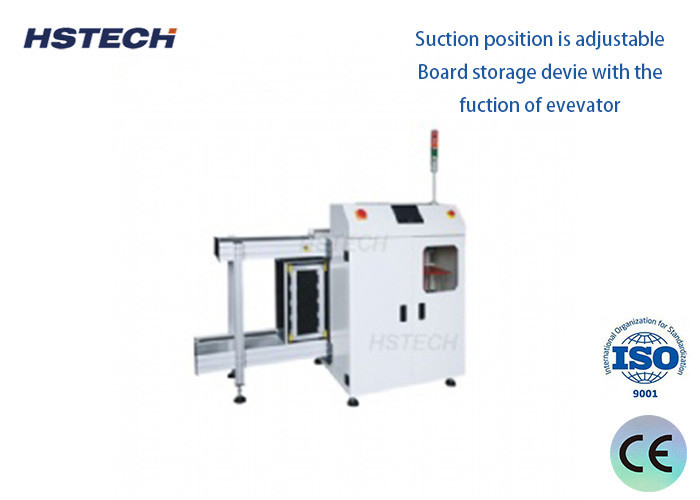

高効率のPCBローダー 自動電子製造プロセス用のPCBデタッカー
PCB ローダー:
PCBロードは,印刷回路板 (PCB) を自動的にロードするために使用される装置です.主な機能は,生産ラインのトレイやパレットからPCBを自動的に除去し,次のプロセスで使用される機器にロードすることです.製造効率を向上させ,労働費と操作エラーを削減することができます.
主な特徴は以下の通りです.
高度な自動化:ロボットアームなどのコンピュータ制御および自動化技術により,PCBの迅速かつ正確な読み込みが達成されます.読み込み効率が大幅に向上します.
強い適応性: 各種の回路板に適応するために,異なるサイズと厚さのPCBに応じて自動的に調整できます.
優れた統合: 製造ラインの自動化された協働を達成するために,溶接機やテスト機などの機器と統合できます.
簡単な操作: 人と機械のインターフェースを備えた操作者は,簡単なプログラム設定で荷付け作業を完了することができます.
高い信頼性: 安定した機械構造と制御システムを採用し,重複性と使用寿命が良好です.
費用削減: 手作業を減らし,労働費を削減し,生産効率を向上させる.
PCB ローダーには以下の特徴と機能があります:
1. 荷乗と輸送機能:PCB Loader は,自動化された機械装置を使用して,保管区域または出発点から処理される PCB を取り出し,それを次の処理作業ステーションまたは生産ラインに転送します.連続的な生産プロセスを確保するために,コンベヤーベルト,スライドまたは他のコンベヤーシステムを通じてPCBをロードし,転送することができます.
2調整と位置付け:PCBローダーは,PCBを調整し位置付け,次のワークステーションや生産ラインに正しい位置付けを保証することができます.それは,PCBの位置と方向性を検出し,必要な調整と校正を行うセンサーと位置付け装置を含むことができる..
3制御とスケジューリング:PCBローダは通常,生産計画とプロセス要件に従ってPCBを合理的にスケジュールし配布できる制御システムを持っています.それは,作業ステーションの利用可能性と優先順位に基づいて適切な場所にPCBを配達し,生産ラインのスムーズな動作を保証します.
4. スマート検出および処理:いくつかの高度なPCBロードは,スマート検出および処理機能が付属している可能性があります.PCBの品質,サイズ,欠陥などを検出できます.既定の規則に従って分類し処理します特定のエリアに不合格の PCB を送るか,それに対応するアラームを提示するかです.
5電子検査システム,PCB卸荷機,貯蔵システムなど,他の自動化機器やシステムと接続する能力があります.この接続性により,生産プロセス全体がシームレスで効率的に動作できます.
特徴
1パナソニック PLC プログラム制御
2シンプルな LED ボタン コントロール
3信号の接続を停止する
4手動PCB厚さ調整
5手動PCB幅調整
6,LEDディスプレイの照明状態
7アルミニウム構造で 重厚な底を設計して 移動を防ぎます
8通過モードが提供されています.
9製品ラインを変えるのに 10秒しかかかりませんでした
10停止なく 読み込み
11ESDトランスポートベルト
12自動プログラムされた機械のエラー表示,異なるエラーには異なるコードがあります.各コードには,機械のドアの後ろに貼る関連する保守指示があります.
適用する
この機械は,裸のPCBをSMTラインにロードし,回路板を積み重ねるのに使用されます.
仕様
| 機能 | 下流の機械信号を受け取った後,裸のPCBをSMTラインにロードするために使用されます. |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前側 |
| PCBの厚さ | 0.6~4.0mm |
| PCB コンポーネントの高さ | ±35mm |
| PCBの供給時間 | 10秒か 指定する |
| 板の重量 | ≤3kg |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 0.6Mpa |
| 空気消費量 | <20L/分 |
| シグナル | SMEMA |
| モデル | HS-DS400 | HS-DS530 |
| 効率的なPCB長さ | 50~400mm | 50~530mm |
| 輸送PCBの幅 | 50~400mm | 50~500mm |
| PCBの厚さ | ミニ0.6mm | ミニ 1.0mm |
| 機械の寸法 | 503*770*1200mm | 600*920*1200mm |
| 体重 | 110kg | 130kg |
