| ブランド名: | JUKI |
| モデル番号: | 7501 7502 7503 7504 |
| Moq: | 1 PC |
| 価格: | negotiable |
| 支払条件: | T/T、ウエスタンユニオン、 |
| 供給能力: | 10000個/月 |

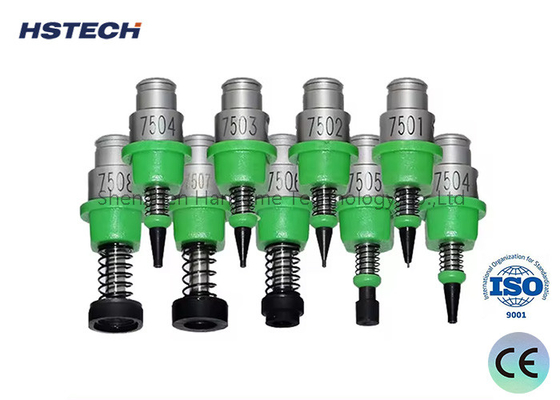

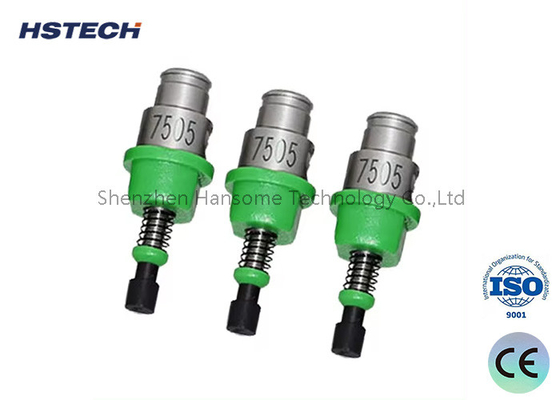

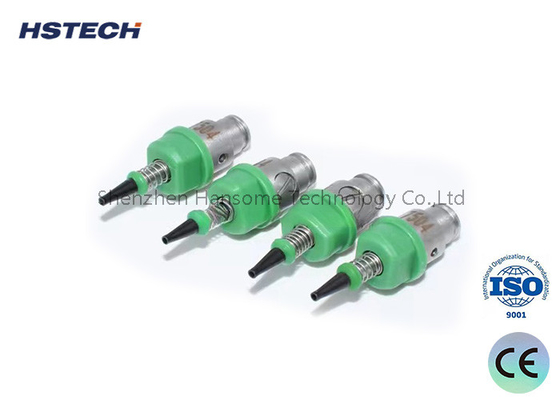

JUKI ノズル:
SMT（表面実装技術）配置機のノズルは、さまざまな形状とサイズのコンポーネントをさまざまな方法でピックアップして配置できます。真空圧が発生すると、吸引ノズルの負圧が供給システムからコンポーネントを吸い上げます。吸引ノズルが重要な部品を吸い上げると、システムは、指定された真空度に達した場合にのみ、吸引ノズルがコンポーネントの吸い上げに成功したと判断します。コンポーネントが横向きになったり、材料が投げ出されたりして、吸引ノズルがコンポーネントのピックアップに失敗した場合、SMT配置機はアラーム信号を発します。
当社のノズルがコンポーネントをピックアップしてPCBに取り付ける際、通常、2つの方法で配置します。1つは、事前にシステムに入力した高さに従って実装する方法です。SMT配置機の配置ヘッドが設定された高さまで下がると、真空が解放され、コンポーネントがパッドに配置されます。一般的に、この方法は柔軟性がないため使用しません。もう1つの方法は、ノズルとPCBボード間の瞬間的な反応により、圧力センサーの作用下で配置をソフトランディングさせることで、配置をより簡単かつスムーズにすることです。
吸引ノズルは、生産と配置でよく使用する機器です。コンポーネントと接触することが多く、時間の経過とともに摩耗や損傷が発生します。したがって、SMT配置機の吸引ノズルの材質と構造はますます注目を集めています。初期には合金材料が使用されていましたが、後にカーボンファイバー耐摩耗性プラスチック材料に変更されました。より高度なノズルは、セラミック材料とダイヤモンドを使用してノズルをより高性能にしています。
SMT（表面実装技術）ノズルは、電子部品の自動配置装置で使用される重要なツールであり、小型電子部品のピックアップと配置に使用されます。さまざまなニーズに応じて、SMTノズルには多くの種類があり、一般的なものには以下が含まれます:
| 丸型ノズル | 丸型ノズルは最も一般的なタイプで、チップ抵抗器、コンデンサなど、丸い電子部品のピックアップと配置に適しています。 |
| 長方形ノズル | 長方形ノズルは、ICチップ、ダイオードなど、長方形の電子部品のピックアップと配置に適しています。 |
| ニードルノズル | ニードルノズルは、インダクタ、水晶発振器など、細長い電子部品のピックアップと配置に適しています。 |
| V字型ノズル | V字型ノズルは、LEDランプビーズ、フォトカプラなど、特殊形状の電子部品のピックアップと配置に適しています |
JUKIノズルの特徴:
多様な製品ラインナップ：JUKIは、さまざまなコンポーネントに対応するために、さまざまなサイズ、形状、材質のノズルを提供しています。
高精度な位置決め：ノズルは、配置の品質を確保するために、コンポーネントを正確に位置決めできます。
耐摩耗性：高品質の材料で作られており、長寿命です。
メンテナンスが容易：ダウンタイムを削減するために、迅速に交換および清掃できます。
主なアプリケーションシナリオ:
SMTパッチ生産ライン：JUKIノズルは、さまざまなタイプのパッチマシン装置で広く使用されています。
電子製品アセンブリ：携帯電話、コンピューター、家電製品などの電子製品のコンポーネント配置に使用されます。
医療機器製造：精密医療機器のコンポーネント取り付けに使用されます。
航空宇宙アセンブリ：航空宇宙分野の電子モジュールアセンブリに使用されます。
