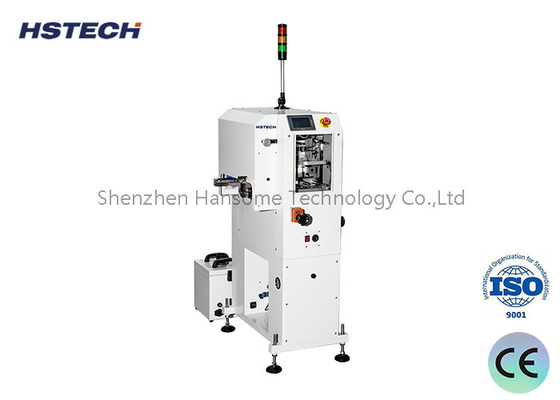

高精度ESDブラシPCB表面粉塵浄化器 静的除去機能を持つPCB処理機器
表面PCBの粉塵浄化器:
この機械は,PCBロードとスクリーンプリンタの間に使用されます. ブラシとステッカーローラーで,PCB表面の塵,静電を浄化します.
完全に自動的なPCBボード表面洗浄機は,小さなボードチップ,塵,繊維,毛,皮膚の残骸のオンライン清掃に適しています溶接パスタ印刷または粘着剤コーティングの前にPCBパッドの表面に金属粒子および他の異物があり,PCB表面がクリーン状態であることを確認します..
原則と動作モード:
静電塵除去原理:電磁吸着力を用いてPCB表面の塵粒子を吸着し集めます.常用な電磁塵除去方法には,イオン吹き機と電磁塵収集機が含まれます..
空気の流れを掃く原理:圧縮空気を使用して高速な空気の流れを生成し,PCBの表面の塵を掃き,吸収します.この方法は静電場を必要としません.しかし,マッチング真空収集システムが必要です.
主な機器部品:
掃除室/隔離作業台: 外部からの塵汚染を減らすため閉ざされた作業環境
粉塵除去装置:静電発電機または圧縮空気システム
灰塵収集装置:電静的収集プレートまたは真空掃除機
輸送装置:PCBの自動入力と出口のための輸送ベルト
主なパフォーマンス指標:
洗浄効率:PCB表面の粉塵の99%以上を除去できる
清潔性:PCB表面の粒子の大きさは 5μm未満
清掃速度: 1 回清掃時間は 10 秒未満
清潔度レベル:ISO14644-1 クラス100 清潔室規格を満たす
応用シナリオと利点
PCB製造リンク:各 PCB プロセスの出力率を向上させる
PCB組立リンク: 設置と溶接中にPCBの清潔性を確保する
修理及び再加工:組み立てられたPCBの局所清掃
破壊的でない清掃:PCB表面に傷や傷を起こすことはありません.
購入の提案:
PCB の サイズ と 生産 規模 に かかっ て 適切な 機器 モデル を 選択 する
機器の清掃効率,清掃度,清掃速度指標に注意してください.
機器の自動化レベルと操作の容易さを評価する
機器のエネルギー消費,騒音,床面積,その他の使用コストを考慮
仕様
| モデル | HS-250BC | HS-330BC | HS-390BC | HS-460BC |
| PCBの寸法 | (50*50) ~ ((350*250) | (50*50) ~ (((460*330) | (50*50) ~ (((530*390) | (50*50) ~ (((530*460) |
| 機械の寸法 | 555*820*1350 | 555*900*1350 | 555*960*1350 | 555*1030*1350 |
| 体重 | 80kg | 90kg | 100kg | 110kg |
| PCBの厚さ | 0.4~5mm |
| 電源 | AC100~230V,単相,300A |
| 空気供給 | 0.4~0.6Mpa |
| 掃除ブラシ | トップ 2 pcs |
| ステッカーロール | トップ 1 pc |
| ブラシ | ESD 高精度ブラシ |
| 粉塵収集器を搭載している場合 | そうだ |
| 輸送速度 | 0~9m/min,調整可能 |
| 輸送高度 | 標準900±20mm |
| 方向性 | LからRへ,またはRからLへ,オプション |
| サイクルの時間 | 8sくらい |
特徴
1超高速の反静的スパイラルブラシ,真空抽出クリーン方法.
2特殊対応のSMT印刷,AIプラグインPCBボードの前後を外体の裏側にマウントします.
3静的排除機能を備えており,静電干渉を完全に排除します.

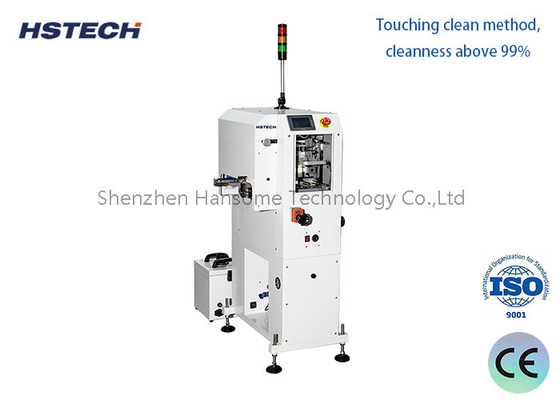

4触れたら99%以上の清潔さ
5効率的で安定した,持続的な清掃効果を確保するために,ロールを清掃するように設計されています.
6機械部品の設計は簡単で メンテナンスも簡単です
7,英語と中国語でインターフェースディスプレイ,インターフェース操作の便利でシンプル.
