| ブランド名: | HSTECH |
| モデル番号: | HS-203 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月500個 |

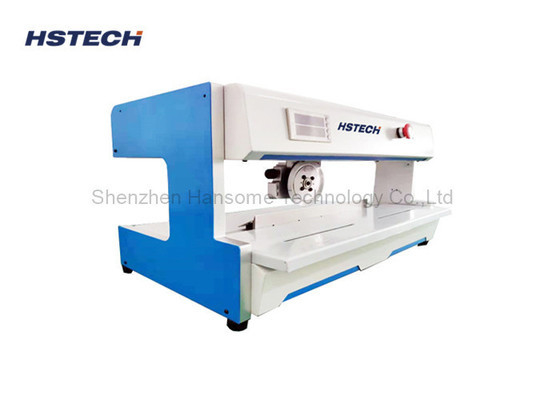

VカットPCBセパレーターブレード 移動 鈴鳴りの警報保護 FR4PCBボードのために組み込まれています
VカットPCB分離機は,主に電子機器製造業界のバックエンドプロセスで使用される印刷回路板 (PCB) の分割のための自動機器です.
製品概要:
VカットPCBセパレーターは,加工されたPCBボードを分割するために特に使用される自動化機器です.
プリデザインされたV溝線に沿って PCBボードを独立した PCBユニットに分割できます
電子製品の製造,通信機器,産業制御などのバックエンドプロセスで広く使用されています.
特徴
1量に関係なく,迅速に切ることができます. 非常に経済的です.

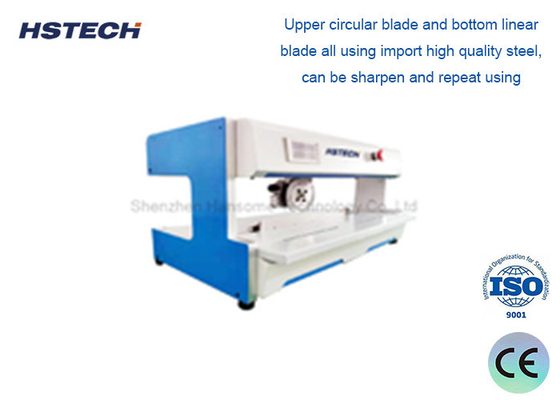

2上側の円形刃と下側の線形刃は全て輸入高品質の鋼を使用し,磨きし,繰り返し使用できます.
3移動範囲: (00~400mm/600mm) お客様の要求に応じて,円の刃は調整することができます (0~5mm),異なる厚さのボードに適しています.
4最大切断幅は無制限で,1~200mmで単一のPCBが最適です.
5操作プラットフォームは,PCBの上部部品の高さに基づいて調整することができます. 標準機械の高さは32mm未満です.
6バザー・アラーム・プロテクションも組み込まれており ライト・カーテンと保護刃が 双重な安全を保証し 操作者の怪我を避けます
V切断分離器の種類:
手動V切断分離器:操作者が切断刃を手動で分離線に沿って導いておく必要がある.
自動化V切断分離機: 自動化脱パネル処理のためにモーター化切断メカニズムと統合制御を使用します.
CNC Vカットセパレーター:コンピュータ数値制御 (CNC) ベースのシステムは,プログラム可能な切断経路や統合ビジョンシステムなどの高度な機能を提供しています.
V切断分離の利点:
よりクリーンな分離: V 型切断により,最終 PCB の損傷,割れ目,並んだ辺が最小限に抑えられます.
改良された出力:分離過程でPCBの破裂や欠陥のリスクを軽減します.
汎用性: 幅広いPCB材料,サイズ,厚さに対応できる.
効率の向上:自動化または半自動化システムは,パネル除去プロセスのスループットを大幅に改善することができます.
仕様
| モデル | HS-203 | HS-206 |
| 電圧 | AC110V/220V 50/60Hz | |
| 刃の大きさ (円形刃) | φ125mm*30mm*3mm | |
| 刃の大きさ (線形刃) | 420mm×65mm×6mm | |
| 最大切断長 | 5~400mm | 5~600mm |
| PCBの厚さ | 0.8~3mm | |
| 分離速度 | 300~500mm/秒 (調整可能) | |
| 隔離幅 | 最適 1~200mm | |
| 部品の高さ | ≤32mm (またはカスタマイズ) | |
| パワー | 60W | |
| 機械の寸法 | 710×450×420mm | 900×450×420mm |
| 体重 | 55kg | 75kg |
板のサンプル ((すべての種類のV槽PCB板に適しています:FR4,アルミ板,ガラス繊維板,LED板,LEDストライプボード)
| PCB分離機 | |||
