| ブランド名: | HSTECH |
| モデル番号: | HS-330BF |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

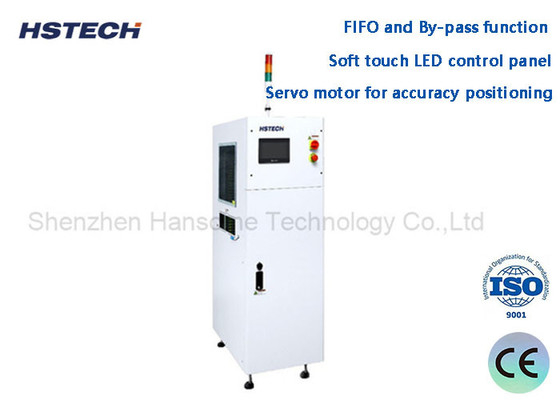

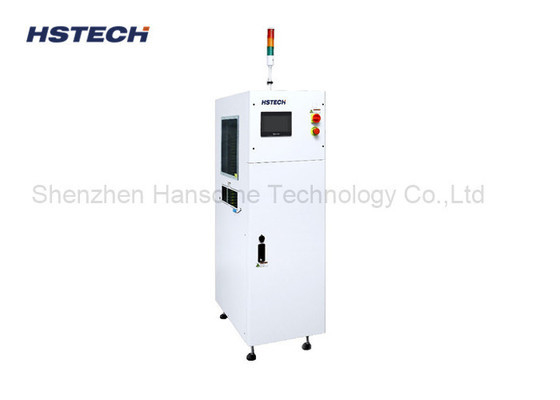

高品質の多機能垂直PCBバッファ SMTライン用 SMEMA信号
PCBバッファ:
PCBバッファマシン (PCB Buffer Machine) は,電子製造プロセスで,生産ライン上の印刷回路板 (PCB) の流れとバッファリングを管理および制御するために使用される自動化機器である.
PCBバッファマシンの主な機能は,生産ラインの効率的な動作を確保するために,異なる作業場間の PCB の流れをバランスと制御することです.生産ラインの重要な場所にあるPCBの入力速度と出力速度を調整し,バランスを取るために使用され,異なるワークステーション間の作業リズムに適応します.
以下は,PCBバッファマシンについての詳細な紹介です.
機能と機能:
PCB生産ラインの中間バッファまたは貯蔵として機能します.
生産ラインのプロセス流量に合わせて 異なる仕様やサイズのPCBボードを一時的に保管しキャッシュすることができます
PCB板が過剰に蓄積したり,製造を中断したりしないようにする.
主な構造と動作原理:
自動積載・卸載メカニズム,PCB収納棚,コンベアベルト,その他の部品で構成されています.
コンピュータ制御システムを通じてPCBボードの自動入力,貯蔵,出力を管理する.
メカニカルアームや吸い込みカップを使ってPCBボードを掴んで,複数の層の棚に保管します.
必要に応じてPCBボードを棚から取り出して自動的に次のプロセスに移します
主なパフォーマンス指標:
キャッシュ容量: 異なるレベルと長さの棚は,実際のニーズに応じて構成できます.
輸送速度:毎分数十枚のPCBボードをキャッシュ/輸送できます.
位置付け精度: PCBボードを正確に位置付けることができ,損傷を避ける.
適用可能なPCBサイズ:小さなPCBから大きなPCBボードまで処理できます.
応用シナリオ:
自動化されたSMT (表面マウント) 生産ラインに適用される.
PCBの製造,リフロー溶接,テスト,その他のプロセスで中間バッファとして使用されます.
電子製品の製造,通信機器,航空宇宙および他の産業で広く使用されています.
柔軟な生産と自動化を実現し,生産効率を向上させる.
PCBバッファの利点は以下の通りである.
1生産ラインのバランス: PCB の流れとバッファリングを制御することで,PCB バッファリングマシンは,生産ラインの異なるワークステーション間の作業速度とリズムをバランスできます.生産のボトルネックやワークステーション間のブロックを回避する.
2効率を向上させる.PCBの流量とバッファリングを最適化することで,PCBバッファリング機械は生産ラインのダウンタイムと待ち時間を最小限に抑え,生産効率と出力を高めることができます.
3誤差を減らす:PCBバッファマシンは,PCBの順序と状態を効果的に管理し,制御し,PCBの混乱や誤りによる生産問題や欠陥を減らすことができます.
特徴
1FIFOとバイパス機能,または複数の機能に切り替えた.
2ソフトタッチ LED コントロールパネル
3精度の位置付けのためにサーボモーターを使用します.
4幅調整のためのリードスクリュー,スムーズで安定した.
5工場のスペースをあまり占めません
6他の自動化機器と接続できます.
7機械の状態を表示する3色LEDディスプレイ
仕様
| モデル: | HS-330BF | ||||
| 電圧: | AC220V,50/60Hz | ||||
| PCB サイズ: | L ((50*50) - ((450*330) mm | ||||
| 空気供給: | 4〜6バー 最大15L/分 | ||||
| 輸送高度: | 900±20mm | ||||
| 輸送方向: | L-R または R-L (オプション) | ||||
| PCBの厚さ: | ミニ 0.46mm | ||||
| 上下のピッチ: | 1〜4 ((10mm ステップ) | ||||
| 容量 | 25pcsまたはカスタマイズ | ||||
| サイクルの時間 | 15秒ほど | ||||
| コミュニケーション | SMEMA | ||||
| 機械の寸法: | 600*1150*1560mm | ||||
| 総重量: | 280kg | ||||
| PCB バッファー | |||
