| ブランド名: | HSTECH |
| モデル番号: | AIS300 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

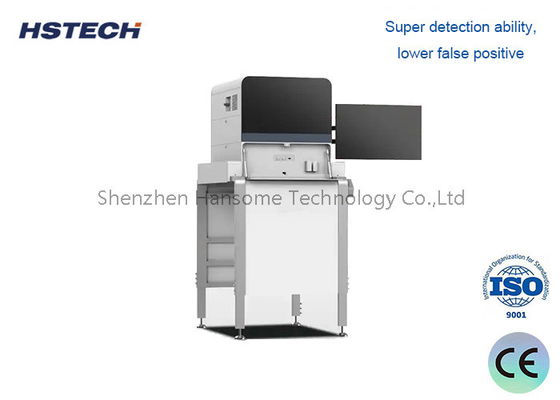

高性能インライン THT DIP AOI 波溶接後の22インチ FHD LCD自動溶接ロボット
インライン THT DIP AOI 波溶接後:
自動溶接機は,主にロボットの運動機能を用いて溶接作業を完了する自動溶接機器である.自動溶接機のコア部分は溶接システムです溶接システムは,主に自動チンの供給メカニズム,温度制御,加熱要素,溶接鉄の尖端で構成されています.
プロセスの流れ:
このプロセスは主に波溶接後の電子製品検査に使用されます.
その過程には次のステップが含まれます.
波溶接が完了すると,製品は自動光学検査 (AOI) システムに入ります.
AOIシステムは高画質カメラと高度な画像処理アルゴリズムを使用して,溶接品質の包括的な検査を行います.
検査結果が制御システムに返信され,制御システムが合格かどうかを自動的に判断します.
検査対象:
主に検査用のチューブ脚型部品 (THT DIP) についてです
チューブピンの溶接状態,位置位置の正確性,溶接器の形状など様々な指標を含む.
検出の利点:
完全に自動化された操作は検出効率と信頼性を大幅に向上させます
手動の視覚検査から独立し,手動の検査の制限を回避する.
検出結果は客観的で正確で,出力データは定量化できます.
応用シナリオ:
電子機器製造産業の自動生産ラインで広く使用されています.
様々な電子製品,例えばPCB,回路板などに適用できる.
波溶接,プラグイン,その他のプロセスとシームレスに接続して完全に自動化された生産を実現できます
技術要求事項
高精度の光学画像機器とプロの画像処理アルゴリズムを備える必要がある.
検出システムは,リアルタイムデータ相互作用を実現するために,生産ライン制御システムと密接に統合されなければならない.
環境温度,湿度,振動などに高い要求事項があります
仕様
| モデル | AIS300 | AIS301 |
| PCB サイズ | 50×50mm~430×380mm | 50×50mm~350×350mm |
| 厚さ | 0.3~7.0mm | |
| 歪み程度 | <4mm | |
| 部品の高さ | 上部150mm 下部25mm | |
| カメラ | 5MP,カラー,CCD | |
| 光源 | RGB | |
| FOV | 45*37mm | |
| 決議 | 20um | |
| 検査 | ||
| マウントコンポーネントの欠陥 | 失踪,転がり,オフセット,ダメージ,歪み,冗長,汚い | |
| 溶接器の欠陥 | 過剰,不十分,橋,足がない,溶接が欠けている,濡れていない. | |
| その他の機能 | 文字列コード,QRコード,OCR | |
| スピード | 0.23秒/fov | 0.25秒/fov |
| ソフトウェア/ハードウェア | ||
| 操作システム | Ubuntu 14.04 LTD 64ビット | |
| 機能 | リモコン ゲルバーファイルインポート 新しいモデルのトレーニングツール | |
| 産業用PC | CPU インテル i5 独立型グラフィックカード 12G DDR 256SSD | |
| ディスプレイ | 22インチ FHD LCD | |
| 提案について | 高精度線形アクチュエータ | |
| 電源 | AC220V,1KW | |
| 空気圧 | >0.5Mpa | |
| サイズ (L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| 純重量 | 800kg | 700kg |
特徴
A,コアアルゴリズム 巻き込み神経ネットワークアルゴリズム
産業における応用と革新

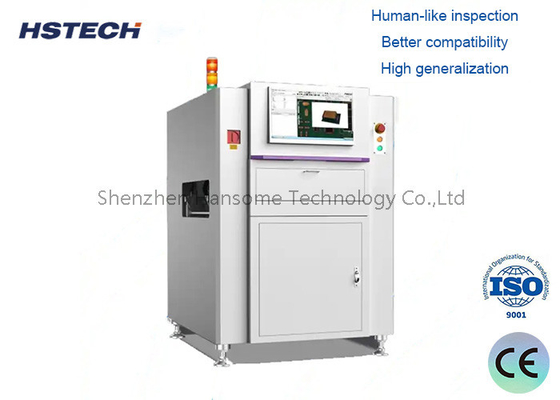

人間のような検査
より良い互換性
超大型サンプルセットのトレーニングアルゴリズムモデル
高度な一般化
超検出能力 偽陽性の低下
ユーザの自己訓練モデルを支援する
B 耐磨性が高い
C 検査領域の広さと高度な互換性
D 検査率が高く 偽陽性率が低い
E,大理石ベース,より安定した.
F,二重XY線形アクチュエーター,高速,高精度
| 波溶接後,インライン THT DIP AOI | |||
