| ブランド名: | HSTECH |
| モデル番号: | HS-C600 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

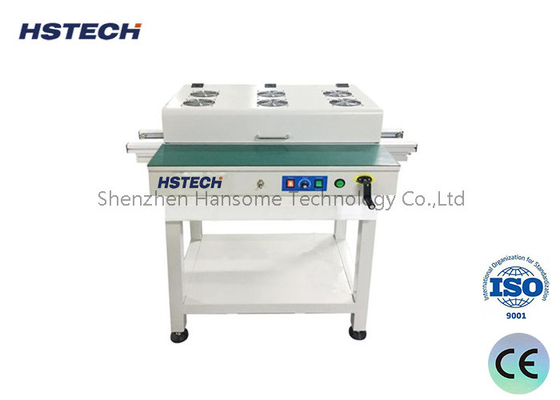

自動PCB処理機器 SMTラインマシン PCB組立コンベヤー PCBコンベヤー
紹介する
SMTコンベアーは,SMTとAIの生産ラインの接続に適しています.また,PCBバッファリング,検査,テストまたは電子部品の手動挿入に使用できます.他の機器との信号接続にも使用できます接続プラットフォームは,シングルトラック,ダブルトラック,望遠鏡式リフトに分かれています. 今日,私たちはドッキングステーションの作業原理と製品機能を紹介します.
特徴
1ステンレス鋼の機体 厚さ安定
2最大390mmPCB幅,手動の幅調整.

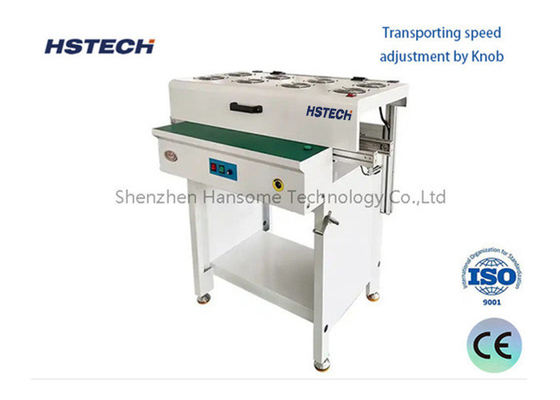

3ノブによる速度調整.
4ESD 緑色の作業テーブル
5アルミ合金輸送レール
6LED ボタン制御,速度調整モーター
7,オプションの機能,タワーライト,検査,塵カバー,など
8パーソナライズされた要求が可能です.
9600mm,1000mm,1500mm,またはオプションの長さ
10線内接続のためのSMEMA信号
基本構造と動作原理:
SMTコンベアーはコンベアベルト,ブレーケット,モーター,センサー,その他のコンポーネントで構成されています.
コンベアベルトはモータードライブを通して PCB を連続的に移動できます
センサーは,輸送プロセスの自動化を確保するために,PCBの位置と状態を検出するために使用されます.
支架は機械的なサポートを提供し,異なるサイズのPCBに対応するように調整できます.
共通モデルとアプリケーション:
幅は300mmから600mmまであり,異なる仕様のPCBに対応します.
輸送速度は通常0.1-1.0m/minで,需要に応じて調整できます.
SMT生産ライン機器,配送機械,リフローオーブン,試験機器などで広く使用されています.
また,自動PCB輸送を必要とする他の電子組立および試験プロセスでも使用できます.
選択と統合の考慮事項
PCBのサイズと生産ラインのレイアウトに応じて適切な輸送幅と長さを選択します.
上流と下流の設備とのインターフェース互換性を確保し,シームレスなドッキングを実現する.
作業環境の要因を考慮し,防塵や防静的などの適用可能な設計を選択します.
信頼性の高い制御システムを選択し,輸送プロセスの安定性と繰り返し性を確保します.
仕様
| モデル | HS-C600/HS-C600S | |||||
| 電源 | AC220VまたはAC110V 50/60Hz | |||||
| PCB サイズ | 50*50~500*390mm | |||||
| 幅調整 | 手動のクランク | |||||
| PCBの方向性 | 左から右へ 右から左へ | |||||
| トランスミッションの高さ | 900 ± 20 mm | |||||
| 送信速度 | 0.5-20メートル/分 調節可能 | |||||
| 軌道の固定側 | 前側固定 (またはオプションの裏側固定) | |||||
| 機械の長さ | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| オプション | 光,扇風機,拡大,カバー,検査 | |||||
| 通信信号 | SMEMA | |||||
1主にSMT生産ライン機器と装置のリンクで使用されます. 転送,ストップボードの機能.
2検出,機能の切り替え,NG,データメモリ,その他の機能を増加させる必要性に応じて.
3設備の安定性を確保するために高強度な機器体.
4滑らかなステンレススチールスクリューは,レールの幅を調整することができます.
5特殊なアルミスロットを使って 送電線を設置して PCBの詰め込みを防ぐ
6制御システムは標準的なSMEMA信号インターフェースでPLCで制御されます.
8作業テーブルプレート,照明,静的ダストカバー,冷却扇は,必要に応じて追加することができます.
9顧客が最も合理的な構造を選択することを容易にするために,顧客のサイトサイズ計画または製品生産要件に応じてさまざまな形式をカスタマイズすることができます.
