| ブランド名: | HSTECH |
| モデル番号: | HS-CVN350 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P、T/T、Western Union |
| 供給能力: | 月に50セット |

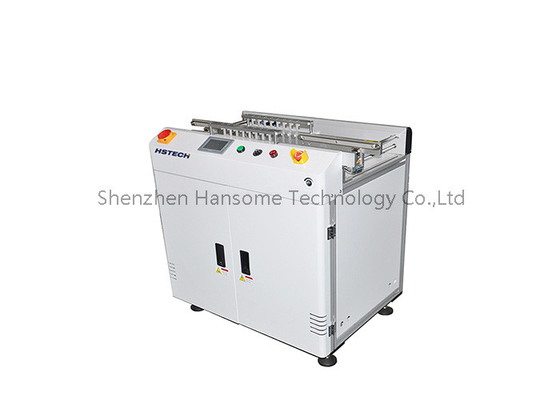

パナソニック PLC制御PCB拒絶コンベヤー 未合格PCB分類のためのPCB処理機器
紹介
PCBリジェクトコンベアーは,試験または検査された未合格の印刷回路板 (PCB) を扱うために特に使用される伝送装置です.
主な機能は以下のとおりです.
基本構造:
コンベアベルト,駆動モーター,センサー,その他の部品からなる自動化装置.
コンベアベルトは,実際の必要に応じて水平または傾斜に設定することができます.
電子センサーや機械式スイッチを装備し,合格/非合格回路板を検出し区別する.
主要な特徴:
高度な自動化:回路板の自動伝送を実現するには人間の介入は必要ありません.
効率の向上: 手動操作時間と労働強度を大幅に削減する.
自動検出と分類により手動操作のエラーを回避する.
柔軟性:様々なサイズや構造の回路板に対応できる.
高い信頼性: 設備はシンプルな構造と安定した信頼性の高い動作を持っています.
作業原理:
生産ラインで不合格の回路板が検出されると,センサー信号が起動します.
制御システムはコンベアベルトを動かし,無条件の回路板を指定されたエリアに自動的に移動させます.
合格パネルは,自動分類を達成するために,元の送信経路を維持し続けます.
不合格の板は,後に加工するためにスクラップエリアまたは再加工エリアに送られます.
応用シナリオ:
各種の電子製品のPCB製造の品質検査リンクで広く使用されています.
完全に自動的な分類を実現するために,AOI,ICT,その他の検査機器と組み合わせて使用できます.
また,単体でPCB再加工ラインやパネル分離ラインの廃棄物輸送に使用することもできます.
特徴
1検察,検退,バイパスモードは全て利用可能だ
2モジュラルの設計
3頑丈な設計により安定性が向上します

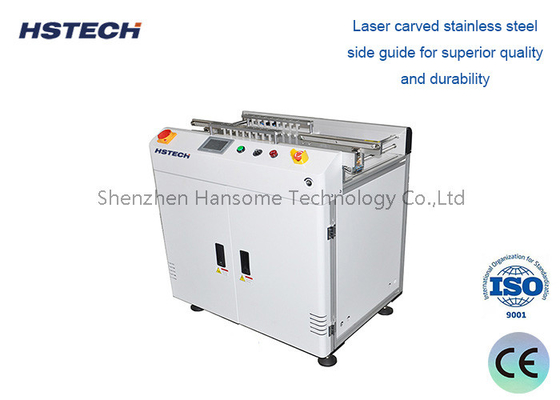

4高品質で耐久性のあるステンレス鋼のサイドガイドです
5エルゴノミックなデザインの腕支架
6円滑で平行な幅調整 (リードスクロール)
7要求に応じた長さがあります.
8変速制御
9SMEMA対応です
仕様
| モデル | HS-CVN350 | HS-CVN460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 1000*690*930mm | 1000*800*930mm |
| 体重 | 70kg | 90kg |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L (オプション) |
| 輸送速度 | 0.5~20 m/min または指定する |
| 電源 | AC100-230V,50/60Hz,単相 |
| 電力消費量 | 100VA 最大 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| コミュニケーション | SMEMA |
鉄道輸送
リフティング 構造
電動制御
