| ブランド名: | HSTECH |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

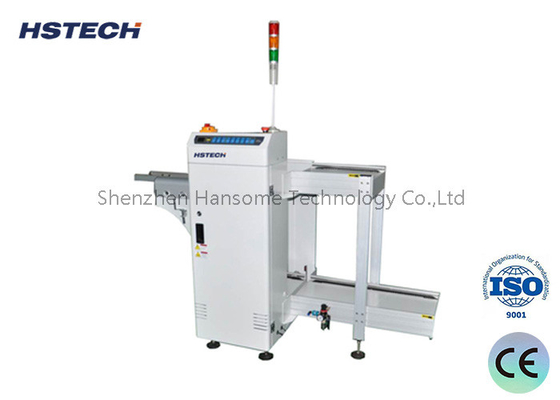

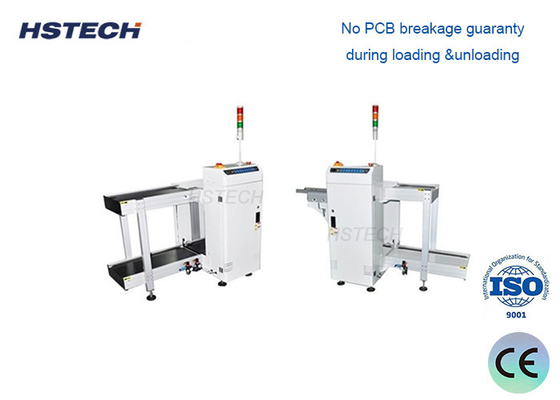

双軌6マガジン 負荷能力 PLC制御システムを持つPCB卸荷機
導入する
この装置は,双軌装置から同時に2つのマージンにPCBを収集するために使用されます.
卸荷機の動作原理
ボード受領メカニズム
SMT卸機は,ロボットやコンベアベルトなどのボード受信メカニズムを使用して,マウントから搭載されたPCBを外します.
通常は真空吸着で PCBをしっかりと固定します
移転メカニズム
卸機は接続されたPCBを指定された出力または次のステーションに移します.
部品の位置偏差を避けるため, PCB の水平安定性は転送プロセス中に維持されます.
正確な位置付け
卸料機は通常,PCBの位置と角度をリアルタイムに監視するための視覚認識システムで装備されています.
制御システムは,フィードバックデータに基づいて PCB の転送と配置を正確に制御できます.
高度な自動化
現代のSMT卸荷機の多くは,手動の介入なしに完全に自動操作が可能になりました.
PCBは 組み立てから次のプロセスに迅速かつ効率的に転送できます
乗組員との連携
卸荷機の作業順序は,前の装着機と調整する必要があります.
PCBが1つのプロセスから次のプロセスに連続してシームレスに移動できるようにする.
特徴:
1PLC制御システム
2双軌と二重リフトプラットフォームの設計
36 マガジン 読み込み能力
4設計されたガス回路は,円滑かつ安定してPCBを転送
5標準的なSMEMA
仕様:
| タイプ | DU-250 | DU-300 | DU-400 | DU-500 |
| 電源 | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| 空気供給 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| PCB サイズ (mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCBの方向性 | 左から右へ 右から左へ | 左から右へ 右から左へ | 左から右へ 右から左へ | 左から右へ 右から左へ |
| マガジンサイズ (mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| ステップピッチ (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| 輸送高度 (mm) | 900±20 | 900±20 | 900±20 | 900±20 |
| 送信速度 | 6m/S | 10m/S | 10m/S | 10m/S |
| メインモーターパワー | 440W | 440W | 440W | 440W |
| 機械のサイズ (mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| 体重 (kg) | 320 | 350 | 380 | 410 |
適用:
電子製造産業:
PCBボードや電子部品などの作業部品の自動卸荷に適用できる.
SMT生産ライン,組み立てライン,その他の機器で使用できます.
自動車産業:
自動車部品や車体部品などの作業部品の自動卸荷に適用できる.
生産ラインの柔軟性と効率を向上させる
メカニカル処理フィールド:
金属部品やプラスチック製品などの作業部件の卸荷に適用できる.
CNC加工センター,注射鋳造機,その他の機器で使用できます.
家電製造産業:
洗濯機,冷蔵庫,エアコンなどの家電の卸荷に適用されます.
生産の自動化のレベルを向上させる
パッケージ産業:
各種の製品の自動パレット化,梱包,その他の操作に適用できる.
梱包の効率と製品の一貫性を向上させる.
