| ブランド名: | HSTECH |
| モデル番号: | HS-SL5331 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

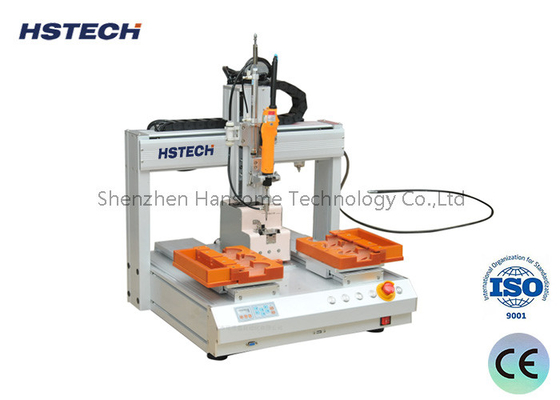

高速4軸自動スクリューロック機 PCB組立用のスクリュー固定機
高効率の自動化機器として,スクリュー固定機は4軸の高度な移動システムを統合し,二本ステーション操作モードで特別設計されています.単一のフィッダーで機械のコアには,精密な給餌システムと効率的なロックシステムという2つのモジュールで構成されています.供給セクションは,シンプルで効率的なスクリュー配置メカニズムを採用操作効率を最大化し 手動による介入を減らすように設計されています
このスクリュー固定自動化機械は,電子機器製造業界で広く使用されており,強力な適応性と柔軟性を示しています.M1からM6の標準サイズからスクリューを簡単に処理することができます異なる生産要件を満たすため 特殊な螺栓タイプに合わせたソリューションも提供できます
作業原理:
この装置は自動化技術を使用して,スクリューを効率的に締めます.
スクロールの供給,位置付け,締め付けなど,モーター駆動によって自動的に完了します.
ステップモーターまたはサーボモーターは,スクリューの緊縮トルクと角度を正確に制御するために使用されます.
主な機能:
自動給餌: スクロールは,材料用トレイや振動用トレイなどの自動給餌システムを通じて,引き締め位置に送られます.
自動 位置 付け: 視覚 システム や 操作 装置 を 用い て 螺栓 の 穴 を 特定 し,螺栓 が 正確 に 位置 し て いる こと を 確かめ ます.
オートマティック・ストレッチ:モーターは螺旋頭またはスクリューブレーバー頭を駆動し,スクリューの自動ストレッチを実現します.
トルク制御: トルク値はセンサーによって検出され,スクリューが事前に設定されたトルクに達することを確認します.
応用分野:
電子機器,自動車,家電,その他の産業におけるアセンブリ生産ラインに広く使用されています.
電子機器,家電など様々な製品のスクリューロックに使用できます.
組み立て効率と製品品質の向上に重要な役割を果たします
利点:
生産 効率 を 向上 さ せる: 自動 作業 は 組み立て の 速度 を 大きく 増加 さ せる.
組み立て品質を保証する:正確なトルク制御は,信頼性の高いスクリューロックを保証します.
労働費削減:手作業の参加を削減し,人材を節約する.
環境に優しい:人工操作は必要ないため,労働者の労力を減らす.
1吸気給餌技術を採用し,単回螺旋給餌器が標準装備されています. 一方,より高効率の需要を満たすためにダブル給餌器にアップグレードをサポートしています.

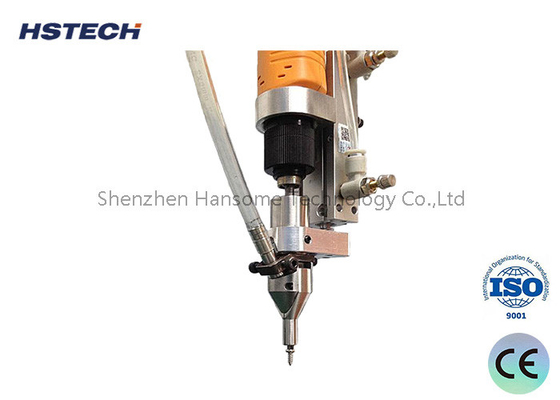

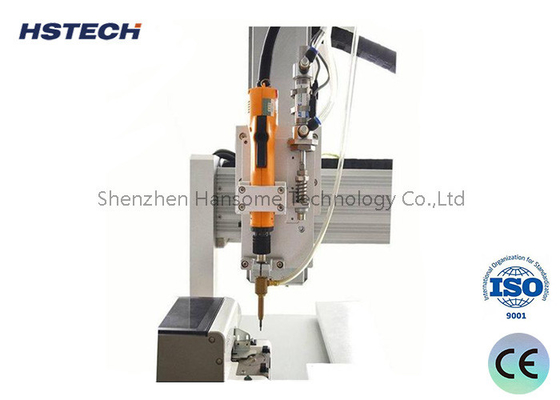

2精密で効率的なロック操作を保証するために,高品質の電気スクリュードライバーを装備しています.
34軸の操作プラットフォームを装備し,500300300*100mmの幅広い範囲を提供し,さまざまなロックタスクに柔軟に対応します.
4"ダブルステーションの設計により,オペレーターは順番に製品をロードし,生産性を大幅に向上させ,労働コストを効果的に削減できます.
5トーク制御は精密で調整が容易で,すべてのロックが品質基準を満たし,生産品質を保証することを保証します.
6M1 から M6 仕様のスクリューと広く互換性があるため,スクリューガイドの簡単な交換によって達成できます (特殊仕様に対応します).
7内部に漏れを検出する機能,スクリューの充填状態の知的な識別,自動充填またはアラームが設置されていない場合,生産継続性を確保します.
8組み込み マスストレージシステムで 何百もの処理ファイルを保存できます 各ファイルは 1000のスクリュー位置情報を記録します いつでも呼び出しやすく 生産柔軟性を向上します
| モデル | HS-SL5331 | |
| 生産名 | 4軸自動スクリューロック機 | |
| 移動範囲 (X/Y1/Y2/Z) | 500*300*300*100mm | |
| X/Y1/Y2軸の移動速度 | 閉ループモーター:1-800mm/s | |
| Z軸移動速度 | 閉ループモーター: 1-300mm/s | |
| X/Y1/Y2軸最大負荷 | 閉ループモーター: 5KG | |
| Z軸 最大負荷 | 閉ループモーター:3kg | |
| 電源 | AC110V/220V 50/60Hz | |
| 繰り返す精度 | ±0.02mm | |
| 文書のサポート | CAD CorelDraw | |
| 適した螺栓 | M1-M6 | |
| 機械の寸法 | 746*585*800mm | |
| 機械の重量 | 65kg | |
