| ブランド名: | HSTECH |
| モデル番号: | HS-FS5331R |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月200個 |

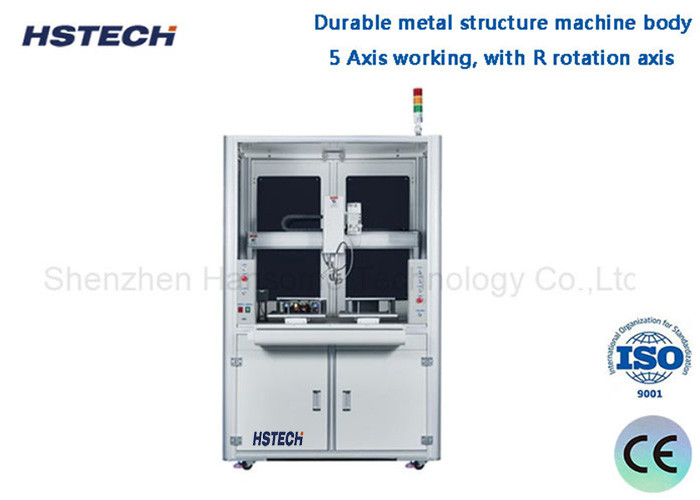

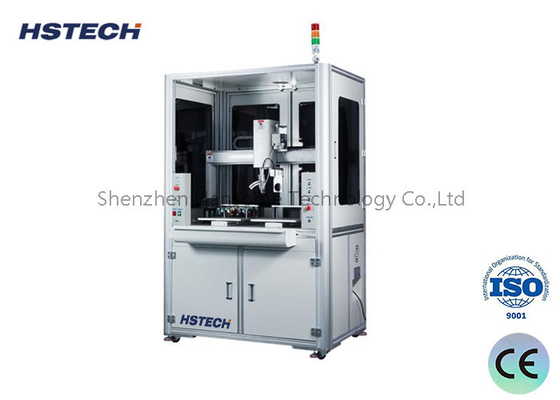

高精度ステッピングモーター制御フロアスタンディング自動はんだ付けロボット
はじめに
この自動はんだ付け機はフロアスタンディング型で、5軸作業とデュアルはんだ付けプラットフォームを提供し、シングルはんだごてのハンダ付け範囲は最大500x300x300x100mmです。多様なPCBAはんだ付けに適しており、手作業を置き換え、効率と品質を向上させます。
特徴
1、金属構造ボディ、デュアルプラットフォーム操作、耐久性と柔軟性。
2、R回転軸を含む5軸作業により、多角度溶接を実現。
3、移動距離500300300mm、カスタマイズをサポート。
4、シングルはんだごての移動範囲はオプションで、ダブル/トリプルダブルはんだごてのカスタマイズをサポート。
5、スポット溶接、ドラッグ溶接などの溶接方法をサポート。
6、簡単なプログラミング、手動設定とCAD図面インポートをサポート。
7、Hiwinリニアガイドを使用して、高精度な動きを保証。
8、ステッピングモーターと同期ベルト制御、安定性と信頼性。
仕様
| モデル | HS-S5331R | HS-S6331R | |
| 電圧 | AC110V/220V、50/60Hz | ||
| X/Y1/Y2/Z作業範囲 | 500*300*300*100mm | 600*300*300*100mm | |
| R軸 | 360度 | ||
| X/Y/Z移動速度 | 最大300mm/秒 | ||
| 駆動システム | ステッピングモーター、タイミングベルト | ||
| リニアガイド | 台湾ブランド高精度ガイド | ||
| 繰り返し精度 | ±0.02mm | ||
| プログラミング | ティーチペンダント | ||
| 制御システム | 制御ボード | ||
| プログラムストレージ |
1000セットの処理データを保存でき、単一の
処理ファイルは最大3Mのストレージスペースを占有できます
(5000の処理ポイント)
|
||
| ファイルストレージスペース |
ハンドヘルドボックス256M、オフラインカード32M、単一処理ファイルは最大
3Mのストレージスペース（100,000の処理ポイント）
|
||
| ドキュメントサポート | CAD | ||
| 鉄錫クリーニング | エアクリーニング/空気圧 | ||
| 外部インターフェース | USB+RS232 | ||
| はんだ付け方法 | ポイント/ドラッグはんだ付け | ||
| 重量 | 65kg | 70kg | |
| 機械寸法 |
715*585*800mm |
815*685*800mm | |
メインマシン構成
1、ダブルはんだごて、ダブルY作業プラットフォーム
2、ハンドヘルドティーチペンダントプログラマー
3、加熱コントローラー
4、断線コントローラー
5、はんだペンアセンブリ
6、溶接チップ
7、錫アウトコンポーネント
8、クリーニングボックス
