| ブランド名: | HSTECH |
| モデル番号: | HS-300 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月500個 |
高精度PCBデパネリング機器 自動板分離技術
紹介

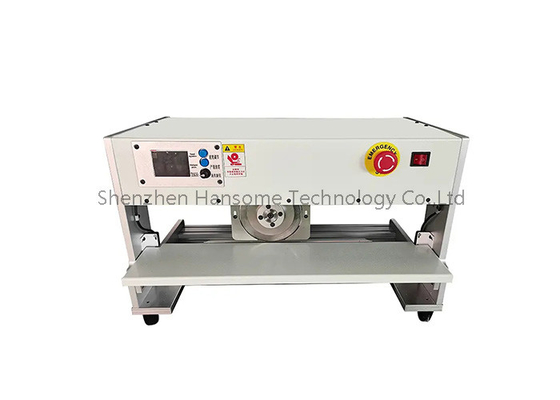

このマシン (HS-300) は,刃を移動PCB分離機です,上側の円形と下側の線形刃のデザインを使用します,切る前に,線形刃にV溝を置く,上側の円状の刃が槍を仕上げるために動いているボードを移動する必要はありません ボード上のコンポーネントを保護し,損傷を避けます
自動板分離機能
この装置は自動板分離技術を採用し, PCBを個別PCBパネルに迅速かつ正確に切ることができます.
板をロボットアームと刃で分割することで,板の分離効率と生産効率が大幅に向上します.
柔軟なサイズ適応性
PCBボードのサイズに応じて迅速に調整できるので,様々な仕様のPCBボードに適しています.
サポートされる最大ボード分離サイズは600mm×400mmで,SMT生産のほとんどをカバーする.
高精度の板分離
高精度なボード分離メカニズムと位置付けシステムが採用され,各ボード分離の精度は ±0.1mm に達することを保証する.
断片化過程でPCBボードに損傷や破損を効果的に防ぐことができます.
安全で信頼性の高い設計
設備には,緊急停止ボタンなどの安全保護装置が装備されており,操作の安全性が向上します.
切断過程で破片が噴出するのを防ぎます.
操作が簡単
装置はタッチスクリーン制御パネルを装備し,ボード分離パラメータを簡単に設定し,ボード分離プロセスを監視することができます.
自動化程度は高く,操作者はPCBボードを単にロードしてボード分離を完了するだけです.
特徴
1この機械は,Vスロットであらゆる種類のボードを切るのに使えます.
2耐久性のある刃の設計で 刃は少なくとも2回形作られる
3円状の刃の高さは,異なる高さの構成要素を持つ異なる種類のPCBに適合するように調整できます.

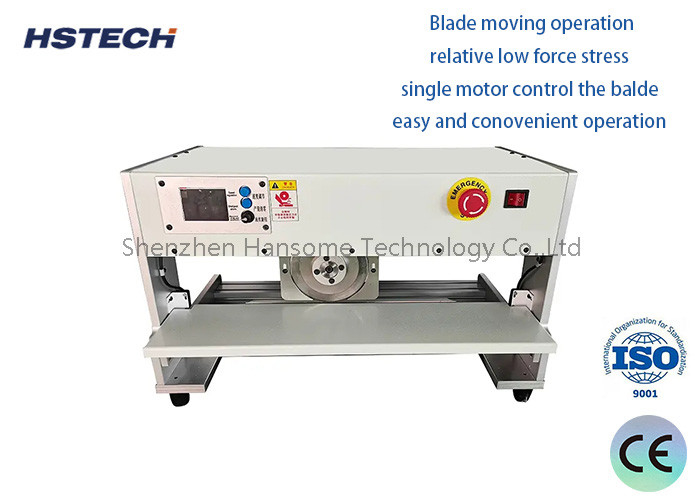

4刃を動かす操作,比較的低い力ストレスの,単機制御,簡単で快適な操作.
5,インダクション機能で,操作者がボルト移動のスペースに触ると機械は動作を停止します.
6防護装置は2倍で 防護の生産問題については心配する必要はありません
7耐久性があり 高品質の良い素材の刃を使用しています
作業原理
栄養メカニズム
PCBデメナリングマシンは,最初にSMTをデメナリングマシンにマウントした後,ボード全体を供給します.
配送メカニズムは,コンベアベルトまたは操作機を使用して,PCBボードを配送ステーションに供給します.
位置付けと固定
位置付けピンや真空吸着によってPCBボードを固定し,正確な位置を確保する.
切断メカニズム
切断機は,通常高速回転切断刃から構成される切断メカニズムです.
切断刃は,事前に設定された分割線に沿って PCBボードを迅速かつ正確に切ります.
ダンデネリングの収集
切断後,デパネリング機は自動的に分離した単一のPCBボードを収集します.
これらのデペンネルは,さらに試験,組み立て,その他のプロセスで行うことができます.
自動制御
ロボット制御システムによって完全に自動化されます
制御システムは,PCBボードのサイズと位置に応じて切断プロセスを正確に制御できます.
仕様
| モデル | HS-300 | |||
| 電圧 | 110V/220V (オプション) | |||
| パワー | 100W | |||
| 切る長さ | 5~360mm | |||
| 刃の大きさ | 円形刃 φ125*3mm,線形刃 360*45*6mm | |||
| 刃材 | 高品質の高速鉄鋼工具を輸入する | |||
| 分離速度 | 300mm/s | |||
| V切りの厚さ | 板の1/3 | |||
| 隔離幅 | 最適は1~200mm | |||
| 機械のサイズ | 620*320*450mm | |||
| 体重 | 50kg | |||
