| ブランド名: | HSTECH |
| モデル番号: | HS-LD330 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

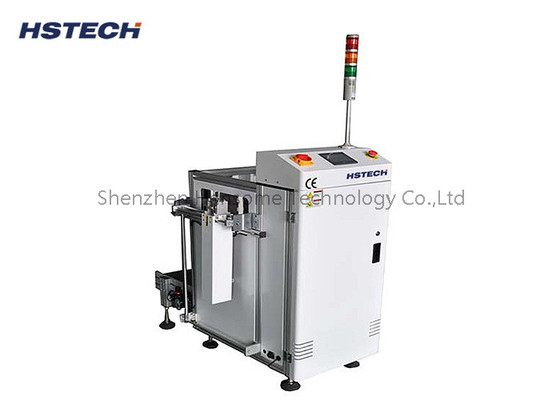

高精度 4-6 Bar 多重マガジン PCB ローダー SMT ボード ローディング マシン 生産ライン
紹介する
マルチプルマガジンPCBローダーは,主に印刷回路板 (PCB) の生産および試験プロセスで使用される自動ロードのための装置です.
複数のトレイの設計:
装置は複数の独立したPCBトレイまたはマガジンで装備されています.
異なるモデルまたはバッチのPCBボードを同時にロードすることができます.
自動 切り替え を 通し て,さまざまな タイプ の PCB 板 を 迅速 に 交換 する こと が でき ます
自動充電:
機器にはロボットアームやコンベアベルトなどの自動装置が装備されている.
PCBボードは,自動的にトレイから取り上げられ,SMT生産ラインに送ることができます.
高効率:
一度に20〜30枚のPCBボードまでロードできます
1分間に10〜15個まで自動ロード速度
PCB板の負荷効率は大幅に改善されました
正確な位置付け:
精密な位置付けシステムで装備
生産ライン上の各PCBボードの正確な位置を確保
インテリジェント制御:
シンプルな操作は,人間とコンピュータのインタラクションによって達成されます
インテリジェントスケジューリングを実現するために生産管理システムとリンクすることができます
メンテナンスの容易さ
モジュール式設計,容易な保守と検査
低エネルギー消費,低騒音,生産ワークショップ環境に適しています
特徴

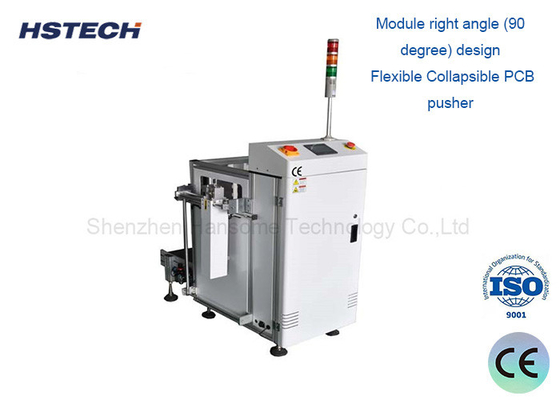

1モジュールの直角 (90度) 設計
2非常に短い長さ 1200mm,オプションのより短い長さ 900mm
3柔軟な折りたたむPCBプッシャー
43冊の雑誌が提供されています.
5円滑で平行な幅調整
6SMEMA対応です
応用シナリオ:
SMT生産ライン:パッチおよびリフロー溶接プロセス中に自動ロード.
試験リンク: 試験装置の前で自動ロードと位置付け
サンプル生産: 異なる仕様のPCBシートを自動的に切り替えてロードする.
小批量生産:生産効率を向上させ,手作業の負担を軽減する.
仕様
| 製品名 | 90度PCBローダーマシン |
| 機械の長さ | 1200mm または 900mm |
| 輸送高度 | 910±30mm |
| PCBの読み込み時間 | 約6秒 |
| マガジン交換時間 | 約30秒 |
| マガジン数 | 3個 |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前面 (または指定) |
| 電源 | 220V,50/60Hz,±10% |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| マガジン数 | 上側:1pc 下側:2pc |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 輸送機の速度 | 0.5~20M/min またはカスタマイズ |
| ライト状態 | 3色表示 |
| シグナル | SMEMA |
