| ブランド名: | HSTECH |
| モデル番号: | HS-310 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

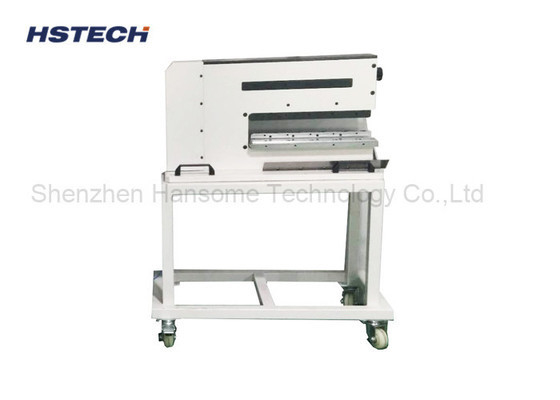

高速低力ストレスのPCBデパネリングマシン
紹介
この機械は,ガイロチン型PCBの切断機と呼ばれます. 切断ツールとして二重のガイロチン型刃を使用しています.同時に空気圧で駆動され,デメンリングを完了する,それは刃の移動PCB分離機よりもはるかに優れた性能を持っています.
機能概要
この装置は,大きなパネルを個々のPCBパネルに分割するために使用されます.
特殊な低ストレスのパネル分割技術は PCBボードのストレスを最小限に抑えることができます.
パネルの分割過程中にPCB表面の部品と溶接接を保護し,製品の損傷を避ける.
主要な特徴
高精度な位置付けとパネル分割メカニズムを採用し,パネル分割の精度と一貫性を確保する.
特許付きのクランプメカニズムは,パネルを分割する力を均等に適用し,局所的なストレスの濃度を減らすことができます.
2軸のサーボモーター制御により高速でスムーズなパネル分割動作を実現する.
自動検出機能で装備され,パネルの分割中に異常状態を検出できます.
完全に閉ざされた設計は,パネルの分割環境をきれいにします.
作業原理
PCBパネルは位置付けプラットフォームに配置され,自動固定装置で固定されます.
パネル分割メカニズムは,PCBを切断し分離するために,事前に設定された経路に沿ってゆっくりと進みます.
パネルの分割過程では,固定メカニズムは,局所的なストレスの集中を避けるために均等な力を適用します.
パネルの分割が完了すると,PCB単板は自動的に放出され,次のプロセスが待ちます.
応用シナリオ
主にSMTパッチ生産ラインのパネル分割リンクで使用されます.
FR4,CEM-3,セラミック基板など,様々な材料のPCB板に適用できる.
特に製品品質に高い要求を伴う電子製品の製造に適しています スマートフォン,タブレットコンピュータ,

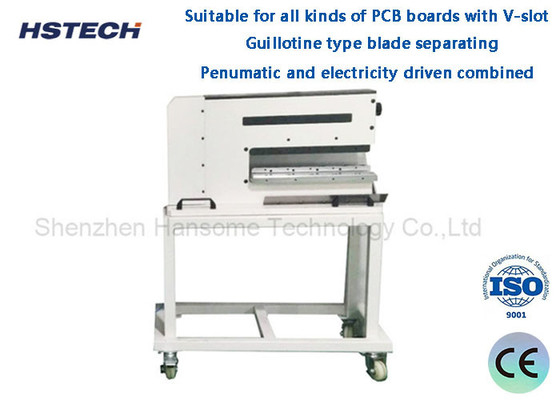

特徴
1,Vスロットを持つすべての種類のPCBボードに適しています.
2G についてウイロチン型刃の分離,超低力ストレスの500~600uE,滑らかで平坦で,曲がりも障害もありません.
3電気駆動と気圧駆動を組み合わせた
4セキュリティ: 小型のギロチンは,ボードの食事のためにのみ使用できます.操作者の安全を確保します.
5操作者は簡単に訓練して機械を操作することができます.
6耐久性があり 輸入された高品質の鋼製の切削ツールを使用します
仕様
| モデル | HS-310 |
| パワー | 10W |
| 空気供給 | 0.5~0.8Mpa |
| 切る長さ | 1〜360mm |
| 線形刃の大きさ | 360*43.5*6mm |
| 刃材 | 高品質の高速鉄鋼工具を輸入する |
| 分離速度 | 1〜300mm/s |
| V切りの厚さ | 0.3-3.5mm |
| 空気消費量 | 200〜400 ((L/分) |
| 機械のサイズ | 700*325*400mm |
| 体重 | 130kg |
| 適したボード | すべてのV切断板 |
