| ブランド名: | HSTECH |
| モデル番号: | HS-LD330 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

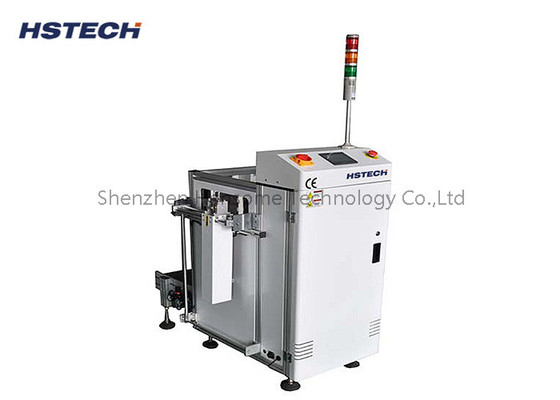

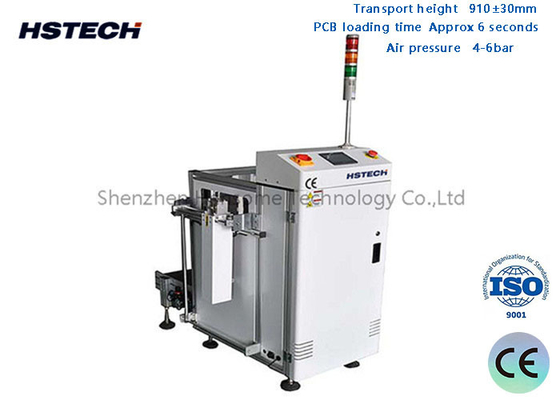

複数マガジンPCBローダー 90度 SMT基板ローディングマシン 3色ディスプレイ付き
導入
複数マガジンPCBローダーは、主にプリント基板（PCB）の製造および検査プロセスで使用される、自動ローディング用のデバイスです。
機能概要:
複数の独立したPCBマガジンからPCBシートを自動的に取り出し、その後の製造または検査装置に送ることができます。
生産ニーズに応じて、異なるトレイのPCBシートを自動的に切り替えることができます。
高度なビジュアルポジショニングシステムを搭載し、PCBシートの正確な位置決めと供給を保証します。
実装機、リフローオーブンなど、生産ライン上の他の機器と連携できます。
主な特徴:
複数の独立したPCBトレイを接続して、生産の柔軟性を向上させることができます。
高精度マニピュレーターまたはロボットアームを使用して、シートをピックアンドプレースします。
高度なビジュアルポジショニングシステムを搭載し、シートの正確な位置決めを保証します。
異なるタイプまたはサイズのPCBシートの自動切り替えをサポートします。
格子センサー、非常停止スイッチなどの安全保護デバイスを統合しています。
生産ラインの他の機器との良好な信号ドッキングと同期制御を実現できます。
主なコンポーネント:
マニピュレーターまたはロボットアーム：PCBシートを自動的に掴んで配置するために使用されます。
ビジュアルポジショニングシステム：カメラ、画像処理アルゴリズムなどを含みます。
トレイ切り替え機構：異なるトレイのシートを自動的に切り替えることができます。
搬送機構：コンベアベルト、ローラーなど、シート材料の搬送に使用されます。
プログラム制御システム：PLCまたは産業用コンピュータを使用して、完全自動制御を実現します。
安全保護デバイス：格子センサー、非常停止スイッチなど。
アプリケーションシナリオ:
SMT生産ライン：パッチおよびリフローはんだ付けプロセス中の自動ローディング。
検査リンク：検査装置の前での自動ローディングと位置決め。
サンプル生産：異なる仕様のPCBシートを自動的に切り替えてロードします。
少量生産：生産効率を向上させ、手作業の負担を軽減します。
特徴
1、モジュール直角（90度）設計。
2、非常に短い1200mmの長さ、オプションで短い900mmの機械長。
3、柔軟な折りたたみ可能なPCBプッシャー。
4、3つのマガジンが利用可能。
5、スムーズで平行な幅調整。
6、SMEMA対応。
仕様
| 製品名 | 90度PCBローダーマシン |
| 機械長 | 1200mmまたは900mm |
| 搬送高さ | 910±30mm |
| PCBローディング時間 | 約6秒 |
| マガジン交換時間 | 約30秒 |
| マガジン数 | 3個 |
| 搬送方向 | L〜R、またはR〜L |
| 操作 | 前面操作 |
| トラック固定側 | 前面（または指定） |
| 電源 | 220V、50/60Hz、±10% |
| 空気圧 | 4-6bar |
| PCB厚さ | 最小0.4mm |
| マガジン数 | 上側：1個、下側：2個 |
| ピッチ選択 | 1-4（10mmピッチ） |
| コンベア速度 | 0.5-20M/分またはカスタマイズ |
| ライトステータス | 3色ディスプレイ |
| 信号 | SMEMA |
