| ブランド名: | HSTECH |
| モデル番号: | HS-ST400 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

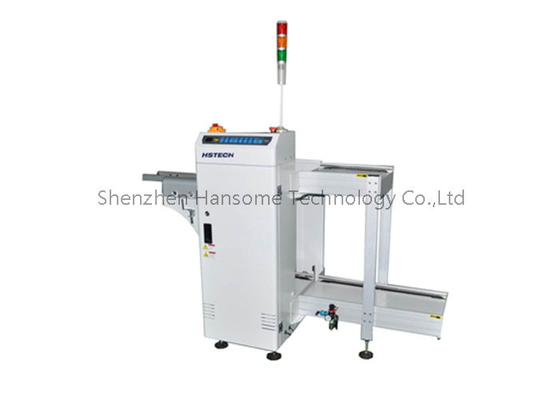

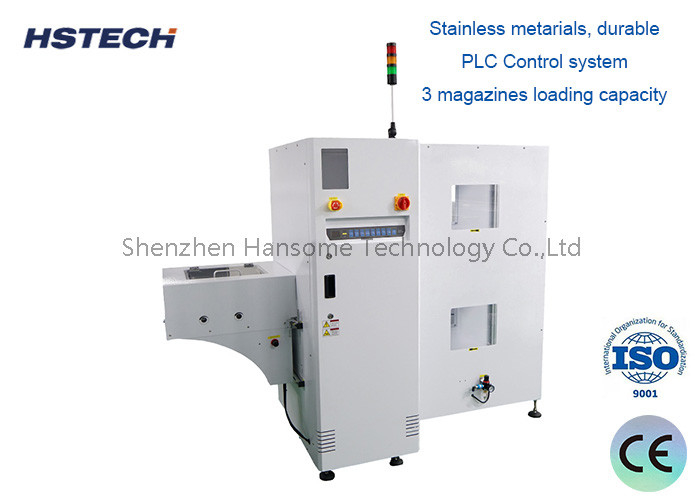

幅調整 パナソニック PLC CE リストされたPCBスタッカーマシン
適用する
この機械は,レーザーマーク後のSMT生産ラインから裸のPCBを卸し/収集するために使用されます.
自動卸荷機は,ボード受信装置のSMT生産ラインで使用されます.製造ラインの回路板を部品ごとに材料箱に自動的に配置する箱型フレームを使用する.
SMT生産ラインのボードの受信装置のための自動卸荷機,ボックス型の材料のフレームを使用して,自動的に生産ラインの回路板を1つずつ材料の箱に入力します.硬化平坦な地面に配置され,ボードのフィーディングマシンで使用することができます作業者の労働力を削減し,作業効率を向上させ,労働力を節約し,生産コストを下げます.操作者の個人安全を確保するために,移動するケーブルや電気部品なしで機械全体設備はシンプルで合理的な構造,柔軟な操作と使用,信頼性の高い性能,幅広い用途があります.
特徴
1パナソニック PLC プログラム制御
2シンプルな LED ボタン コントロール
3信号の接続を停止する
4手動PCB厚さ調整
5手動PCB幅調整
6,LEDディスプレイの照明状態
7アルミニウム構造で 重厚な底を設計して 移動を防ぎます
8通過モードが提供されています.
9製品ラインを変えるのに 10秒しかかかりませんでした
10停止なく 読み込み
11ESDトランスポートベルト
12自動プログラムされた機械のエラー表示,異なるエラーには異なるコードがあります.各コードには,機械のドアの後ろに貼る関連する保守指示があります.
仕様
| 機能 |
上流マシンからSMTラインに裸のPCBを収集するために使用 |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前側 |
| PCBの厚さ | 0.6~4.0mm |
| PCB コンポーネントの高さ | ±35mm |
| PCBの供給時間 | 10秒か 指定する |
| 板の重量 | ≤3kg |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 0.6Mpa |
| 空気消費量 | <20L/分 |
| シグナル | SMEMA |
| モデル | HS-ST400 | HS-ST530 |
| 効率的なPCB長さ | 50~400mm | 50~530mm |
| 輸送PCBの幅 | 50~400mm | 50~500mm |
| PCBの厚さ | ミニ0.6mm | ミニ 1.0mm |
| 機械の寸法 | 650*670*1200mm | 800*880*1200mm |
| 体重 | 170kg | 190kg |
1.フルタッチスクリーン制御,便利で速い,安定したパフォーマンス.
2自動でシート材料を手動操作なしで下部マシンに送信し,高効率です.
3. 詳細な故障回復機能と安全検出システム,音と光アラームとテキストプロンプト処理スキームに組み込まれています.
4制御システムの独立研究開発 安定した性能
5弾丸螺旋と高炭素鋼の柱,低騒音,小さな振動,正確な位置付けを採用します.
6標準的なSMEMA信号ラインインターフェースで,他の自動化機器に接続できます.
