| ブランド名: | HSTECH |
| モデル番号: | HS-SZ350 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

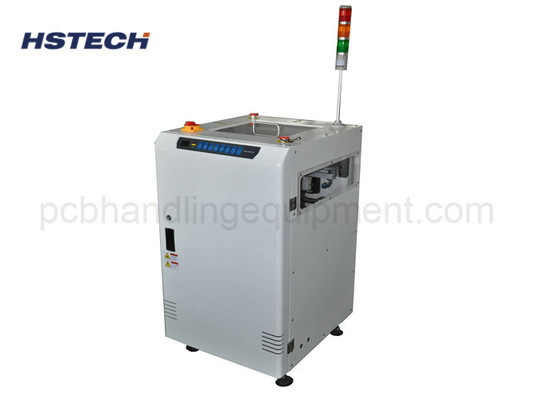

付属設計 PCB ターンコンベヤー SMEMA に対応する PCB ハンドリング機器
紹介する
PCBターンコンベヤー (PCB Turn Conveyor) は,印刷回路板 (PCB) を自動的に回転させ輸送するための装置である.
機能:
自動でPCBを受信し送信し,連続生産を実現します.
プロセスの要求に応じて,PCBは正確に180度回転します.
PCBの効率的な転送を達成するために,次のプロセス機器と協力する.
プログラム可能な制御,様々なサイズと形状のPCBに適応するための柔軟性.
主要な特徴:
安定 し て 信頼 できる 帯 や ローラー の よう な 伝達 装置 を 使用 し て ください.
高精度回転メカニズムが組み込まれていて 回転角を正確に制御できます
伝送速度は調整可能で プロセスフローのリズムと同期されます
設備はコンパクトな構造で 足跡が小さく 生産ラインに簡単に組み込まれます
防護装置 (光障壁,緊急停止など) を装備する.
PLC制御システムは,自動操作を実現するためにプログラムすることができます.
主な成分:
伝送メカニズム: ベルトやローラーなど,PCBを運び,移動するために使用される.
旋回メカニズム:モーターやシリンダーなどの駆動部品を使用して180度転転をします.
センサー:正確な回転を保証するためにPCB位置情報を検出します.
PLC制御システム:自動制御とデータモニタリングを実現するためのプログラミング
安全保護装置: ライトグリッド,緊急停止スイッチなど
応用シナリオ:
SMT生産ライン:リフロー溶接,AOI検査,その他のプロセス間のPCB転機.
掘削過程: 掘削前と後にPCBを180度回転させる.
チン噴霧生産ライン:チン噴霧の前にPCBが転覆され,その後も.
検査試験: 試験装置の前におよび後にPCBを転覆する.
特徴
1組み込みトルク制限装置を備えた閉ざされた設計は,高いレベルの
安全性についてです
2ハードウェアへのアクセスごとに開くことができます.
メンテナンス
3フレンドリーなコントロールボタンを使って

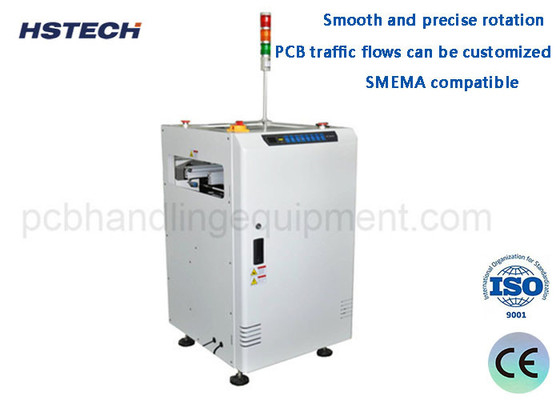

4円滑で正確な回転
5輸送機間の転送ギャップを最小限に抑える
6PCBのトラフィックフローをカスタマイズできます.
7円滑で平行な幅調整 (リードスクロール)
8SMEMA対応です
仕様
| 機能 | このユニットは,生産ラインの PCB の流れ方向をリダイレクトするために使用されます ((90度,180度,または270度) |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| サイクルの時間 | 約5秒 |
| 軌道の固定側 | 前側 |
| 電源 | AC100-230V,50/60Hz,単相 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| PCBの厚さ | ミニ 0.4mm |
| シグナル | SMEMA |
| モデル | HS-SZ350 | HS-SZ460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 700*750*1200mm | 840*890*1200mm |
| 体重 | 150kg | 180kg |
