| ブランド名: | HSTECH |
| モデル番号: | HS-LD330 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

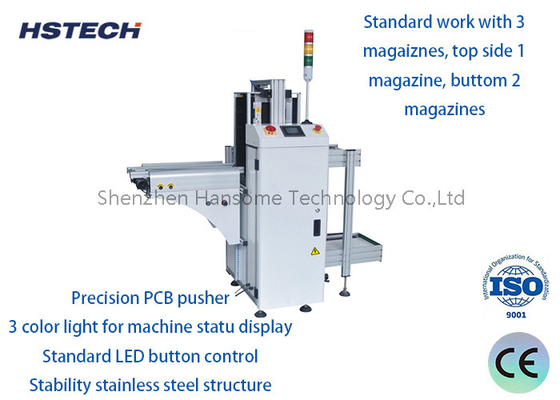

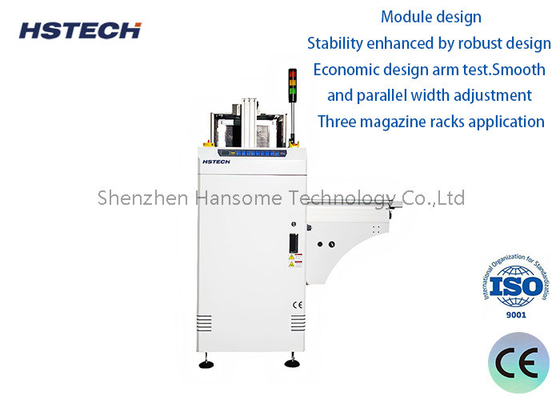

3色ライト 250mm 330mm PCBロードマガジンロードマガジン SMT生産ラインのための約6秒
紹介する
PCBマガジンローダーは,印刷回路板 (PCB) を自動的にロードし,輸送するための特殊機器です.主に電子機器製造産業のSMT (表面マウント技術) 生産ラインで使用されます.
下記は,PCBマガジンローダーに詳細な紹介です
商品説明:
PCBマガジンローダーは,PCBボードを自動的に供給し輸送するための装置です.
棚やコンテナからPCBボードを抽出し SMT生産ラインの次のプロセスに送ることができます
主な機能と特徴:
自動供給:PCB板はロボットアームを通してラックまたはコンテナから取り出し,自動的に生産ラインに供給されます.
効率的な伝送: コンベアベルトやチャートなどのメカニズムを使用して,PCBボードを次のプロセスに迅速に転送します.
強い互換性: 様々な製品の生産ニーズを満たすために,異なるサイズと厚さのPCBボードに適用できます.
精密な位置付け:後続プロセスの精度を保証するために,PCBボードの正確な位置付けのために光センサーなどの技術を使用します.
インテリジェント制御: PLC制御システムを採用して自動操作とデータモニタリングを実現します.
効率を向上させる: 手作業を大幅に削減し,生産ラインの運用効率を向上させる.
作業原理:
PCBボードはラックやコンテナに置かれます.
PCBマガジンローダーのロボットアームは,ラック/コンテナからPCBボードを外します.
コンベアベルトやスロープで PCBボードを生産ラインの次のステップに運びます
制御システムは手動の介入なしで 自動で処理します
応用シナリオ:
携帯電話,コンピュータ,電気機器など,電子製品の製造のためのSMT生産ラインで広く使用されています.
PCBの組み立て,溶接,テスト,その他のプロセス前に重要な役割を果たします.
他の自動機器,例えば配置機械,リフローオーブンなどと連携できる.
特徴
仕様
| モデル | HS-LD330 |
| 製品名 | PCBマガジンローダー |
| 輸送高度 | 920±20mm |
| PCBの読み込み時間 | 約6秒 |
| マガジン交換時間 | 約30秒 |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前面 (または指定) |
| 電源 | 220V,50/60Hz,±10% |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| マガジン数 | 上側:1pc 下側:2pc |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 輸送機の速度 | 0.5~20M/min またはカスタマイズ |
| シグナル | SMEMA |
モデル選択
| モデル | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 機械のサイズ | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| マガジンサイズ | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 体重 | 140kg | 180kg | 220kg | 260kg |
適用可能なシナリオ
小規模・中規模のSMT生産ライン (研究開発,試験生産など)
柔軟な生産 (PCBモデルを頻繁に変更する必要性)
手動式 負荷 交換 (操作者の労力を減らす)
将来の発展傾向
インテリジェント:AIの視覚検査と組み合わせて,欠陥のあるPCB製品を自動的に識別します.
柔軟性:混合ライン生産 (異なるサイズPCBの自動調整) をサポートする.
物联网 (IoT) の統合: 機器の状態のリアルタイムモニタリングと予測保守
