| ブランド名: | HSTECH |
| モデル番号: | HS-S5331R |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

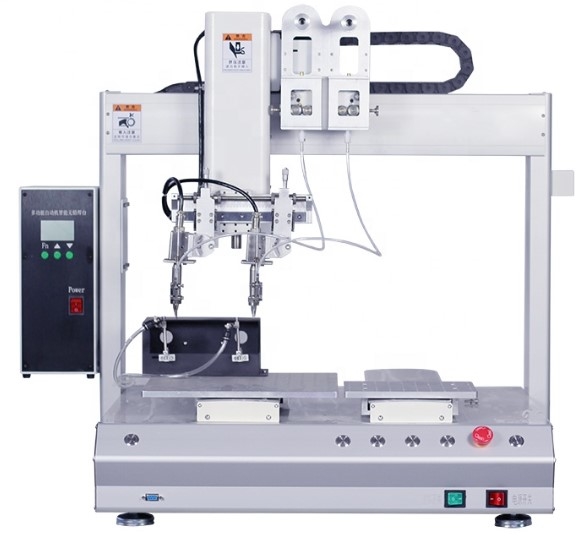

シグナルまたはダブルワークステーション マニュアルプログラム付きテーブルトップ自動溶接ロボット
紹介する
テーブルトップ溶接ロボットは,電子製品製造産業におけるSMT (Surface Mount Technology) 生産ラインで使用される小型デスクトップ自動溶接ロボットである.
以下は,テーブルトップ溶接ロボットの詳細な紹介です.
商品説明:
Tabletop Soldering Robotは,PCBボードの自動溶接に使用される小型ロボット機器である.
ロボットアームの構造を採用し,PCBボードの精密で自動的な溶接を達成するためにプロの溶接ツールで装備されています.
主な機能と特徴:
自動溶接: プログラム制御によって,ロボットはPCBボードの完全自動溶接プロセスを実現することができます.
高速で高精度 ロボットアームは柔軟で速く動き,溶接精度は0.1mmに達します
高い柔軟性: 異なるサイズや形状のPCBボードに適しており,互換性が良好です.
費用削減: 手動 溶接 を 大きく 削減 し,生産 効率 を 向上 さ め,労働 費 を 削減 し ます.
安定 し て 信頼 さ れ ます.工業 級 の モーター や 制御 システム を 使用 し て,安定 し て 耐久 し ます.
組み込みが簡単:SMT生産ラインの他の機器とシームレスに接続できます.
作業原理:
テーブルテープ溶接ロボットがPCBボードを掴んで配置する ロボット腕を使います
溶接頭は,事前に設定された経路に沿ってPCBの溶接接接頭を正確に自動的に溶接します.
溶接が完了すると,PCBボードは自動的に次のプロセスに移されます.
応用シナリオ:
携帯電話,ノートPCなど電子製品の製造のためのSMT生産ラインで広く使用されています.
各種小型および中型PCBボードの自動溶接処理に適しています.
電子機器産業における新製品開発と小批量カスタマイゼーションにおいて重要な役割を果たす
特徴

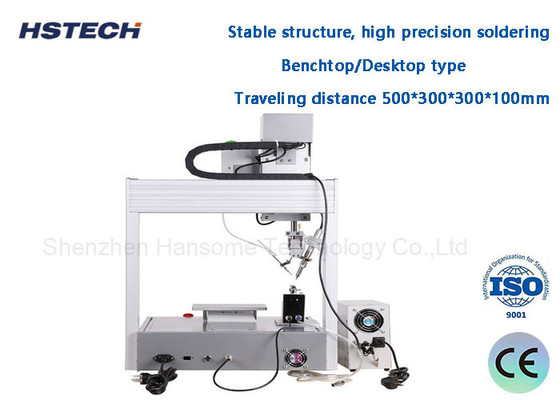

1安定した構造 高精度溶接
2ベンチトップ/デスクトップタイプ 移動や保守が簡単
3プログラムがストレージや直接インポートできます

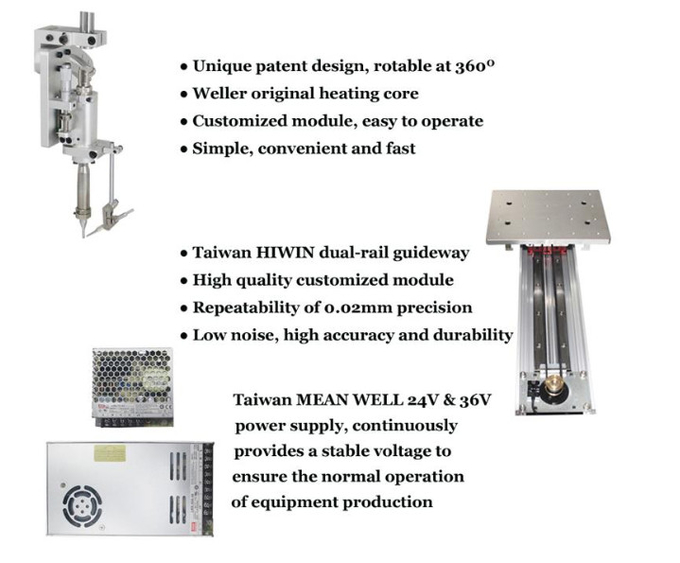

4溶接先/鉄は360度回転が可能.
5移動距離 500*300*300*100mm
6自動溶接ワイヤーの供給.
7スポット,レグ,サークル,カーブ,その他の不規則溶接PCBパネルで利用できます.
8円形作業の高効率で,マシンを常に動かせます.
9精密なチン・ボリューム制御と一貫性溶接により,手動溶接と比較して少なくとも30%のチン・ボリュームを節約できます.
10高品質の暖房と温度制御装置,温度精度 ±2°C
11溶接鉄の寿命を延ばし,溶接品質を向上させる.
12自動浄化機能を持つ機械で,溶接加工をより安定させ,溶接鉄の寿命を延長することができます.
仕様
| モデル | HS-S5331R |
| 電圧 | AC110V/220V,50/60Hz |
| X/Y1/Y2/Z 作業範囲 | 500*300*300*100mm |
| R 軸 | 360度 |
| 材料 | 高級アルミニウム |
| 溶接線直径 | 0.6~1.0mm |
| X/Y1/Y2/Z 移動速度 | 最大300mm/s |
| 駆動システム | ステップモーター,タイマーベルト |
| 線形ガイド | 台湾ブランド 高精度ガイド |
| 繰り返す精度 | ±0.02mm |
| プログラミング | 手動プログラム 学習ペンダント |
| 制御システム | コントロールボード |
| プログラム保存 |
処理データと単一のデータセットを 1,000 セットに保存できます
処理ファイルは最大3Mのストレージスペースを占める
(5,000の処理ポイント)
|
| ファイル格納スペース |
手持ちボックス 256M オフラインカード 32M 単一の処理ファイル
3M ストレージ (100,000 処理ポイント)
|
| 文書のサポート | CAD/dwg 形式 |
| 鉄鉛の清掃 | 空気浄化/空気 |
| 外部インターフェース | USB+RS232 |
| 溶接方法 | ポイント・ドラッグ溶接 |
| 体重 | 85kg |
| 機械の寸法 | 680*585*800mm |
適用する

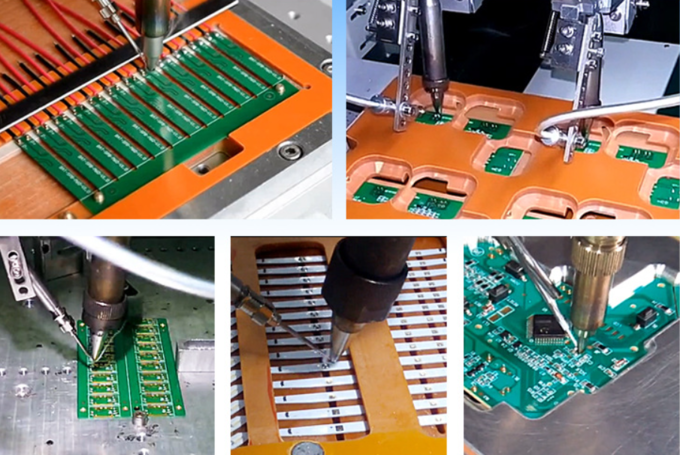

自動溶接機は主に電子機器製造産業で使用される.主に,リフロー溶接と波溶接で達成するのが難しいプロセスプロセスと溶接加工に使用されます..
それは特に混合回路板,熱感受性コンポーネント,およびSMTバックエンドプロセスで敏感なデバイスに適しています. 溶接,広くPCBボード溶接ライン,充電器プラグ溶接,接続器の溶接DC端チーン,LEDライトストライプ接続その他の分野.
自動溶接ロボットは,作業効率を向上させ,溶接質を向上させるために手動溶接を代替します.自動車電子機器,デジタル,電子製品,LCD,電子回路板および他の生産産業ケーブル,FPCB溶接,COF溶接,コンピュータマザーボード,ケーブル,スピーカーとモーター 品質溶接産業
