| ブランド名: | HSTECH |
| モデル番号: | HS-SZ350 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

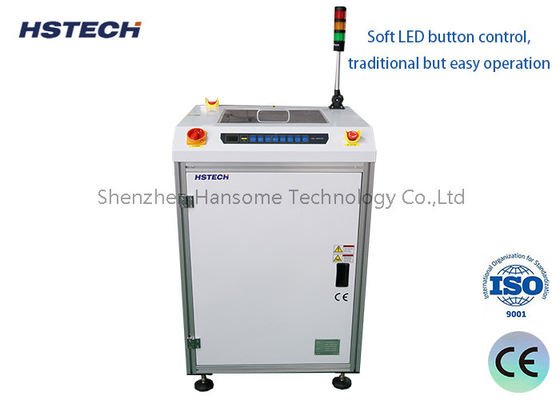

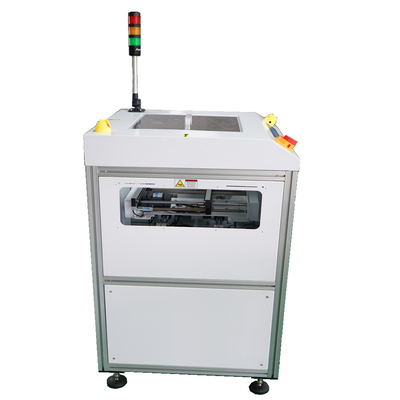

柔らかいLEDボタン制御付きのPCBハンドリング機器
紹介する

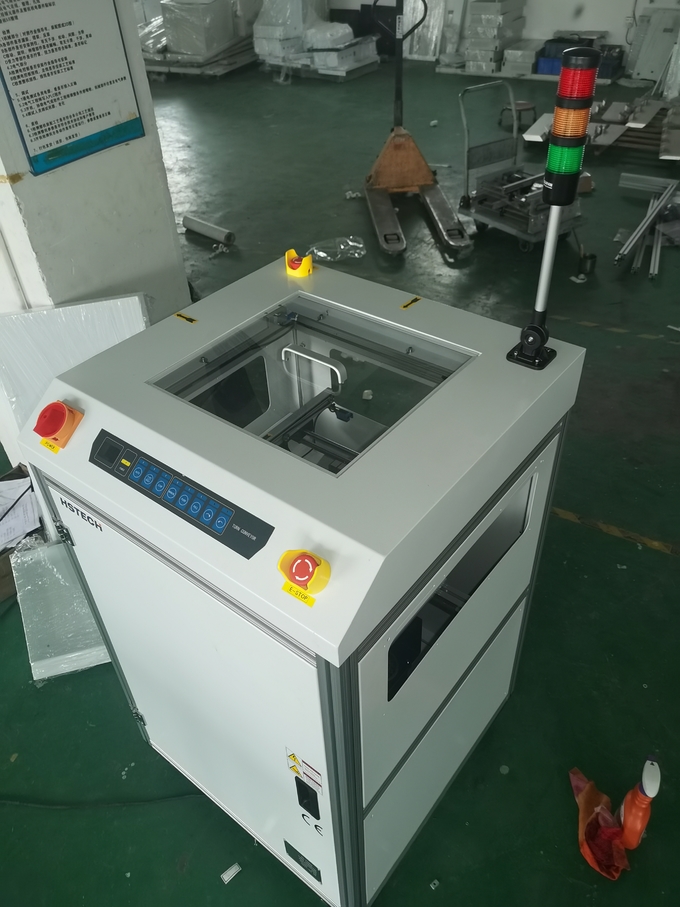

PCBターンコンベヤー (PCB Turn Conveyor) とは,電子機器の製造過程で,生産ライン上で印刷回路板 (PCB) を回転させたり回転させたりするためのコンベヤーシステムとして使用される装置である.表面マウント (SMT) の生産ラインでしばしば使用され,PCBの方向性変更や異なるプロセスステップ間の位置変更を可能にします..
PCBターンコンベヤーの主な機能は,次のプロセスステップの要件に適応するために,PCBを1つの方向または位置から別の方向に転送することです.以下の操作を達成できます:
Flip機能: PCBターンコンベアーは,SMTプロセス中に双面組み立てのためにPCBを片側から片側へ転がせます.PCBを転がし装置に移し,それを回転または転がせることで,反対側にある部品が固定または溶接されていることを確認する.
回転機能: PCB を次のプロセス機器や機械と接点するために, PCB を一方向から別の方向に回転させる必要がある場合もあります.PCBターンコンベアーは,生産ライン上のPCBの正しいアライナメントを確保するために,迅速かつ正確な回転操作を達成することができます.
接続線: PCBターンコンベアーは,通常,他の機器または輸送システムと接続され,シームレスなPCB輸送を実現します.生産ライン上の PCB のスムーズな流れを確保するために,上流と下流の設備とマッチすることができます.
特徴
190でPCBの流れ方向を変更します.180270度
2客の要求に基づいて固定レールの選択.
3,柔らかいLEDボタンの制御,伝統的なしかし簡単な操作.
4操作は作業のプロセスを監視することができます.
5組み込みトークリミッターを持つ閉ざされた設計は,高いレベルの安全性を保証します.
6,ヒウィン線形ガイドとリードスクリューは,スムーズで正確な回転をします.
7輸送機間の転送ギャップを最小限に抑える
8PCBのトラフィックフローをカスタマイズできます.
8円滑で平行な幅調整 (リードスクロール)
9SMEMA対応です
仕様
| 製品名 | PCB ターンコンベア |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| サイクルの時間 | 約5秒 |
| 軌道の固定側 | 前側 |
| 電源 | AC100-230V,50/60Hz,単相 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| PCBの厚さ | ミニ 0.4mm |
| シグナル | SMEMA |
| モデル | HS-SZ350 | HS-SZ460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 700*750*1200mm | 840*890*1200mm |
| 体重 | 150kg | 180kg |
適用する
ターンコンベヤー (Turn Conveyor) は,継続的なプロセスの流れのために,PCBをコーナー周りに転送するために使用されます. 時計の周回またはカウンター時計の周回で利用できます.このユニットは,生産ライン内のPCBをリダイレクトするために使用されます.

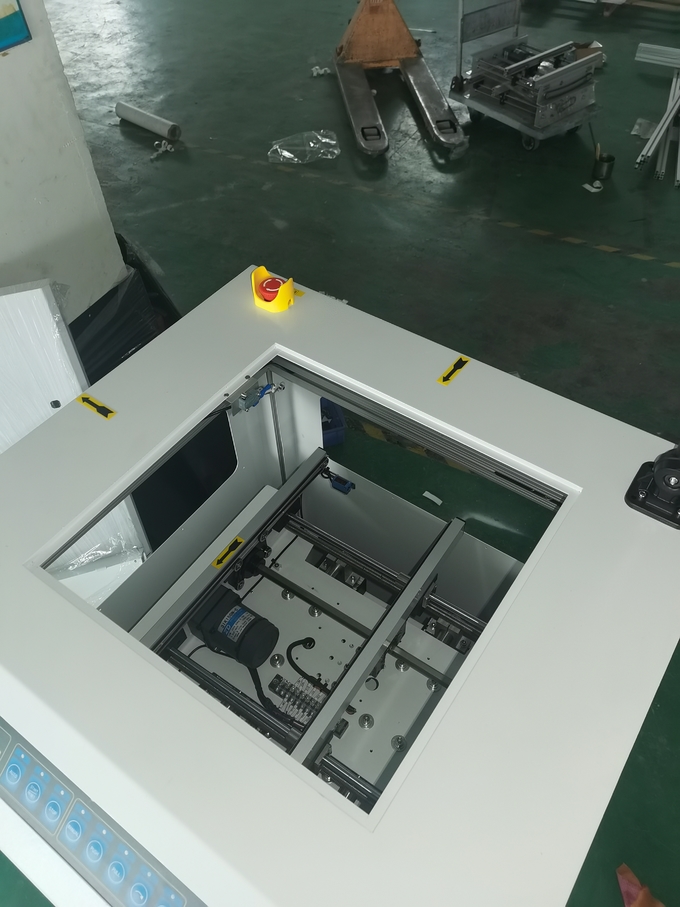

PCBは受領され,レールの末端に転送される.キャリーは前進し,それから90度回転する.キャリーはPCBを配達する次のプロセスに並ぶために前進する.移転したら荷物に戻り 別のPCBを頼む
パッケージについて
