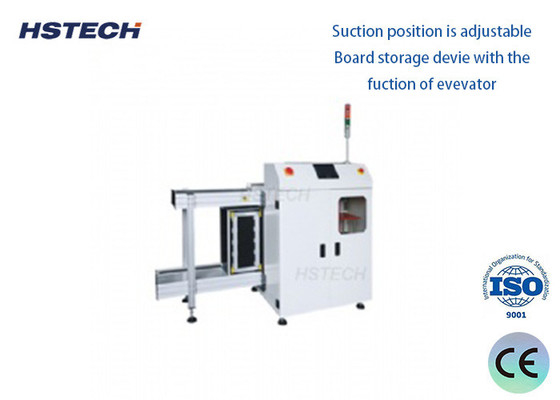

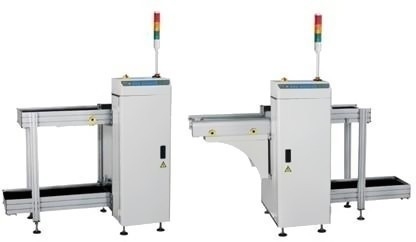

PLC プログラム PCB ローダー PCB デスタッカー LED ディスプレイライト状態付きの裸板ローダー

PLC プログラム PCB ローダー PCB デスタッカー LED ディスプレイライト状態付きの裸板ローダー

ブランド名: HSTECH
モデル番号: HS-DS400
Moq: 1セット
価格: negotiable
支払条件: T/T,ウェスタン・ユニオン,マネー・グラム
供給能力: 月あたり200セット
詳細情報
起源の場所:
中国
証明:
CE,IOS
製品名:
PCB Destacker
他の名前:
むき出しの床の積込み機
電源:
AC110V/220V 単相
プログラム:
PLC
PLC ブランド:
パナソニック
空気圧:
0.6Mpa
PCBの厚さ:
0.6~4.0mm
保証:
1年
パッケージの詳細:
木製ケース
供給の能力:
月あたり200セット
製品説明

PLC プログラム PCB ローダー PCB デスタッカー LED ディスプレイライト状態付きの裸板ローダー


紹介する
A PCB Loader is a device used in automated electronics manufacturing processes to load printed circuit boards (PCBs) from a storage area or the starting point of a production line to subsequent processing workstations or production lines.


PCB ローダーには以下の特徴と機能があります:


1. 荷乗と輸送機能:PCB Loader は,自動化された機械装置を使用して,保管区域または出発点から処理される PCB を取り出し,それを次の処理作業ステーションまたは生産ラインに転送します.連続的な生産プロセスを確保するために,コンベヤーベルト,スライドまたは他のコンベヤーシステムを通じてPCBをロードし,転送することができます.


2調整と位置付け:PCBローダーは,PCBを調整し位置付け,次のワークステーションや生産ラインに正しい位置付けを保証することができます.それは,PCBの位置と方向性を検出し,必要な調整と校正を行うセンサーと位置付け装置を含むことができる..


3制御とスケジューリング:PCBローダは通常,生産計画とプロセス要件に従ってPCBを合理的にスケジュールし配布できる制御システムを持っています.それは,作業ステーションの利用可能性と優先順位に基づいて適切な場所にPCBを配達し,生産ラインのスムーズな動作を保証します.


4. スマート検出および処理:いくつかの高度なPCBロードは,スマート検出および処理機能が付属している可能性があります.PCBの品質,サイズ,欠陥などを検出できます.既定の規則に従って分類し処理します特定のエリアに不合格の PCB を送るか,それに対応するアラームを提示するかです.


5電子検査システム,PCB卸荷機,貯蔵システムなど,他の自動化機器やシステムと接続する能力があります.この接続性により,生産プロセス全体がシームレスで効率的に動作できます.


特徴

1パナソニック PLC プログラム制御
2シンプルな LED ボタン コントロール

3信号の接続を停止する

4手動PCB厚さ調整

5手動PCB幅調整

6,LEDディスプレイの照明状態

7アルミニウム構造で 重厚な底を設計して 移動を防ぎます
8通過モードが提供されています.
9製品ラインを変えるのに 10秒しかかかりませんでした
10停止なく 読み込み

11ESDトランスポートベルト
12自動プログラムされた機械のエラー表示,異なるエラーには異なるコードがあります.各コードには,機械のドアの後ろに貼る関連する保守指示があります.


適用する


この機械は,裸のPCBをSMTラインにロードし,回路板を積み重ねるのに使用されます.


仕様


機能 下流の機械信号を受け取った後,裸のPCBをSMTラインにロードするために使用されます.
輸送高度 910±30mm
輸送方向 L~R,または R~L
オペレーション フロント操作
軌道の固定側 前側
PCBの厚さ 0.6~4.0mm
PCB コンポーネントの高さ ±35mm
PCBの供給時間 10秒か 指定する
板の重量 ≤3kg
電源 220V,50/60Hz,±10%
パワー 0.05kW
空気圧 0.6Mpa
空気消費量 <20L/分
シグナル SMEMA


モデル HS-DS400 HS-DS530
効率的なPCB長さ 50~400mm 50~530mm
輸送PCBの幅 50~400mm 50~500mm
PCBの厚さ ミニ0.6mm ミニ 1.0mm
機械の寸法 503*770*1200mm 600*920*1200mm
体重 110kg 130kg
