| ブランド名: | HSTECH |
| モデル番号: | HS-CVN350 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタン・ユニオン,マネー・グラム |
| 供給能力: | 月100セット |

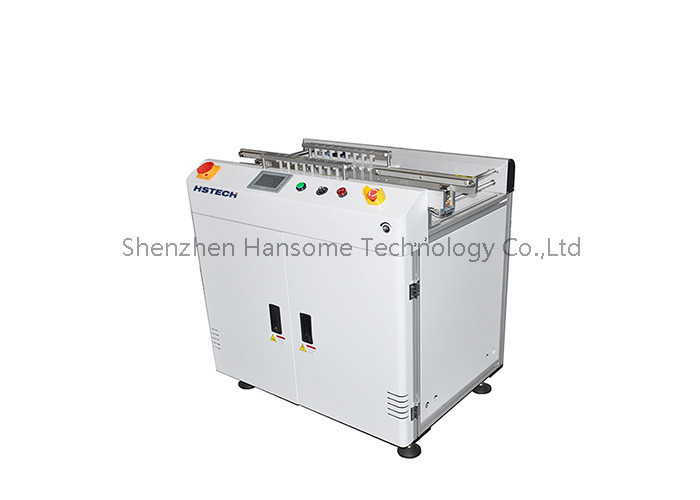

アルミニウム構造 PCBハンドリング装置 可変速制御付き PCBリジェクトコンベア
導入
PCBリジェクトコンベア（PCB Reject Conveyor）は、自動化された電子機器製造において、不良品または規格外と判断されたプリント基板（PCB）を生産ラインからリジェクトエリアへ取り除き、搬送するために使用される装置です。
以下は、PCBリジェクトコンベアの一般的な紹介です。:
1.機能：PCBリジェクトコンベアの主な機能は、電子機器製造プロセス中に規格外のPCBを検出して取り除くことです。PCBが品質検査または自動検査システムを通過する際、不良品または不合格品と判断された場合、リジェクトコンベアはそれらを生産ラインからリジェクトエリアへ搬送し、生産ライン上の良品が流れ続けるようにします。
2.自動コンベア：PCBリジェクトコンベアは、プリント基板組立ラインや試験装置など、生産ライン上の自動化された装置と統合されることがよくあります。システム信号または検出結果に基づいて、不良PCBを自動的に受け取り、搬送し、位置決めすることができます。
3.材料ハンドリング：PCBリジェクトコンベアは、通常、不良PCBを搬送するためにコンベアベルトまたはコンベアシステムを使用します。コンベアベルトは通常、PCBをリジェクトエリアへ正確に移動させるために、速度と走行方向を調整できます。
4.可視化とアラーム：PCBリジェクトコンベアは通常、オペレーターが転送プロセスと不良PCBの数をリアルタイムで監視できるように、視覚インターフェースとアラームシステムを備えています。アラームシステムは、オペレーターにリジェクトエリアへの対応が必要であることを知らせるために、可聴または光信号を発することができます。
5.トラブルシューティング：場合によっては、PCBリジェクトコンベアが誤動作または搬送の問題に遭遇した場合、オペレーターはコンベアベルト、コンベアシステム、およびトランスミッションなどのコンポーネントを検査することにより、トラブルシューティングとメンテナンスを実行できます。
6.システム統合：PCBリジェクトコンベアは通常、品質検査装置、自動選別システム、データ管理システムなど、他の自動化装置およびシステムと統合されます。この統合により、生産効率と品質管理を向上させ、より高いレベルの自動化を実現できます。
仕様
| モデル | HS-CVN350 | HS-CVN460 |
| 有効PCB長 | 50*50～450*350mm | 50*50～550*460mm |
| 機械寸法 | 1000*690*930mm | 1000*800*930mm |
| 重量 | 70kg | 90kg |
| 搬送高さ | 910±20mm |
| 搬送方向 | L～R、またはR～L（オプション） |
| 搬送速度 | 0.5～20 m/min または指定 |
| 電源 | AC100-230V、50/60Hz、単相 |
| 消費電力 | 最大100VA |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/min |
| 通信 | SMEMA |
特徴
1、リジェクト、検査、バイパスモードすべて利用可能。
2、モジュール設計。
3、堅牢な設計により安定性が向上。

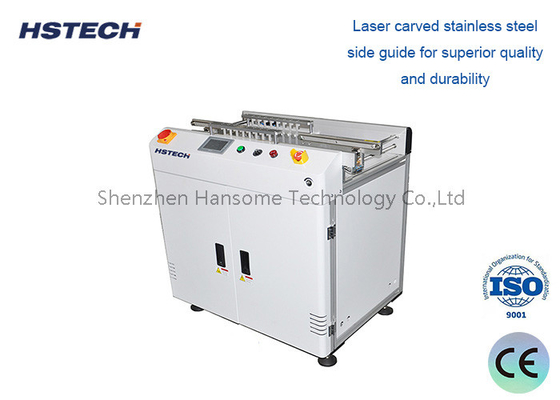

4、高品質で耐久性に優れたレーザー彫刻ステンレス鋼サイドガイド。
5、人間工学に基づいた設計のアームレスト。
6、スムーズで平行な幅調整（リードスクリュー）。
7、ご要望に応じてさまざまな長さをご利用いただけます。
8、可変速制御。
9、SMEMA対応。
搬送レール
リフティング構造
電気制御
