| ブランド名: | HSTECH |
| モデル番号: | HS-SZ350 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

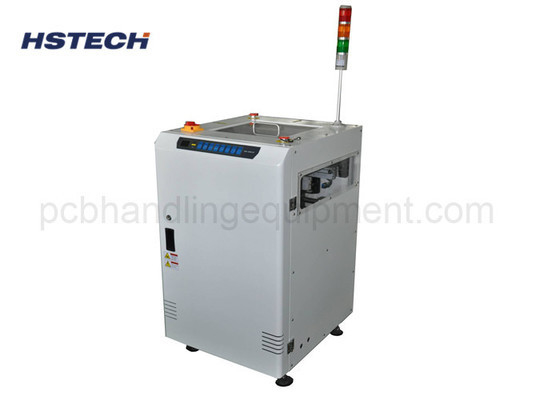

3 カラータワーライト 90 180 度 PCB ターンコンベヤー PCB ハンドリング機器PCB 流量方向
紹介する
PCBターンコンベヤー (PCB Turn Conveyor) は,電子製造プロセスで使用される装置で,生産ライン上の印刷回路板 (PCB) の伝送方向を回したり変更したりします.
以下は,PCB曲線コンベヤーについての一般的な紹介です.
機能:PCB回転輸送機の主な機能は,PCB生産ラインのステアリングまたはトランスミッション方向を変更することです.これは,特定の生産ニーズを満たすために,別の転送方向から1つの転送方向からPCBを転送するために使用されます..
ターニング方法:PCBターニングコンベアーは通常,コンベアベルトなどの伝送メカニズムを使用します.ローラーまたはチェーンで,伝送メカニズムの形と配置を調整することによって,PCBボードを片方向から別の方向に回す直角回転,曲線回転,または他の特定の角度回転を達成することができます.
トランスミッション調整:PCBターニングコンベアーは,通常,PCBボードのサイズと生産ニーズに応じて,伝送経路とターニングアングルを柔軟に調整できる調整機能を持っています..
自動操作:PCB曲線輸送機は,通常,センサー,モーター,その他の機器を通じて自動操作を行う自動制御システムで装備されています.それはシームレスな転送とステアリング機能を達成するために他の機器や生産ラインと同期することができます.
安全保護:操作者の安全を確保し,PCBボードの損傷を避けるために,PCB曲線コンベアーは通常,保護カバーなどの安全装置を装備しています.緊急停止ボタンとセンサー.
システム統合:PCB曲線輸送機は,他の電子製造機器 (印刷機,配置機など) と統合できます.自動生産ラインを完成させる..
特徴
1組み込みトルク制限装置を備えた閉ざされた設計は,高いレベルの
安全性についてです
2ハードウェアへのアクセスごとに開くことができます.
メンテナンス
3フレンドリーなコントロールボタンを使って

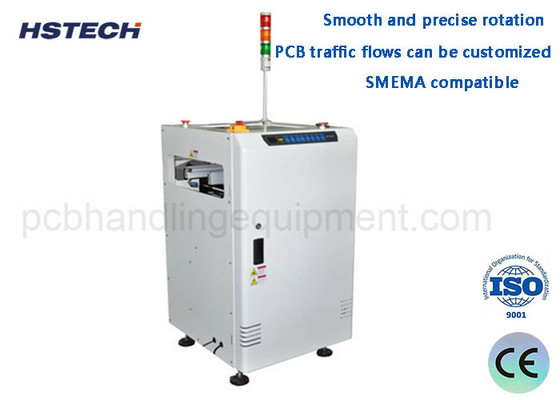

4円滑で正確な回転
5輸送機間の転送ギャップを最小限に抑える
6PCBのトラフィックフローをカスタマイズできます.
7円滑で平行な幅調整 (リードスクリュー)
8SMEMA対応です
仕様
| 機能 | このユニットは,生産ラインの PCB の流れ方向をリダイレクトするために使用されます ((90度,180度,または270度) |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| サイクルの時間 | 約5秒 |
| 軌道の固定側 | 前側 |
| 電源 | AC100-230V,50/60Hz,単相 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| PCBの厚さ | ミニ 0.4mm |
| シグナル | SMEMA |
| モデル | HS-SZ350 | HS-SZ460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 700*750*1200mm | 840*890*1200mm |
| 体重 | 150kg | 180kg |
