| ブランド名: | HSTECH |
| モデル番号: | HS-320 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

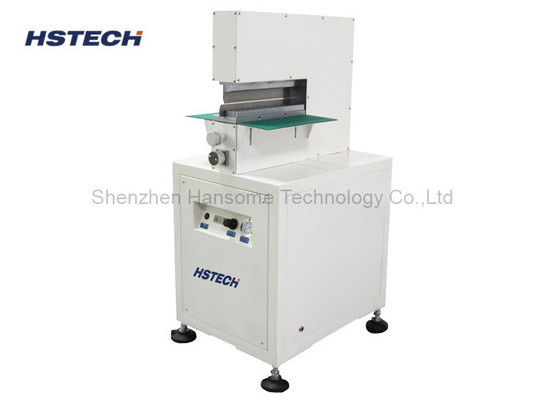

圧力PCBデパネリング機器 Vカット PCBデパネライザー 双面線形刃切断
紹介する
PCBデパネラー (PCB depaneler) は,大型印刷回路板 (PCB) をより小さなサイズで個々のパネルに分割するために使用される装置である.電子機器製造プロセスにおける重要なツールである.単一のPCBボードを組み立てに使用できる単一の回路ボードに分割するために使用されます..
特徴と機能:
1切断方法:PCBダペネル機械は,異なる切削方法を使用します.一般的な方法には,切削刃,切削刃,Vナイフ,レーザー切削などがあります.特定の切削方法は,材料に依存します.PCB板の厚さと要求事項.
2自動操作:プレート分割機械は,通常,自動給餌,位置付け,切断および放出を含む自動操作機能を有し,生産効率と操作の便利性を向上させる.
3位置付けと調整:PCBデファネラーは,通常,正確な切断位置と角度を確保するための位置付けおよびアライナメントシステムで装備されています.これは画像認識によって達成できます.センサーや機械式クランプ.
4切断精度:PCB に 小さい サイズ の コンポーネント,ライン,パッド が ある こと が ある の で,スプリッタ は スプリット サーキット ボード の 品質 を 保証 する ため,高精度 の 切断 能力 を 備える 必要 が あり ます.
5.PLC制御:プレート分割機械は,通常,プログラム可能な論理制御 (PLC) システムによって操作され制御され,さまざまなサイズや形状の切断を達成するために必要に応じてプログラムすることができます.
6切断速度:スプリッタの切断速度は通常調節可能で,最適な生産効率を達成するために必要に応じて調整することができます.
7安全保護:操作者の安全を確保するため,PCBデフェンラーには通常,保護カバー,緊急停止ボタン,安全センサーなどの安全装置が装備されています.
特徴

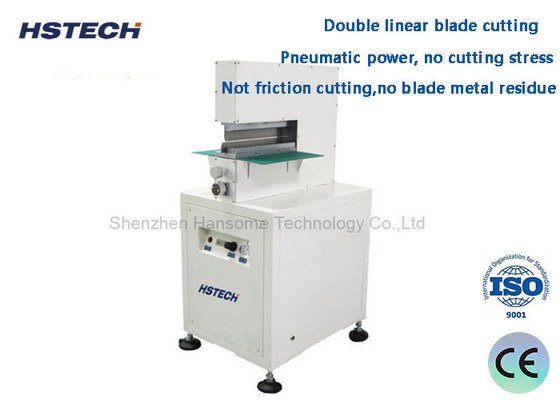

1,ダブル線形刃の切断,smd薄板,アルミ板,およびすべての種類の厚さの板に適しています,切断範囲は2mm未満,安全の問題はありません.
2内部ストレスを500uE以下に低下させ,部品を損傷から保護します.
3摩擦切断なし 刃の金属残留なし
4圧力は切断力がない
5上部と下部の両方の刃は調整可能で,PCB厚さの基準でギャップを調整するためにノブを使用し,V槽厚さに適合します.
仕様
| モデル | HS-320 |
| 切る長さ | 350mm ((より大きなサイズにカスタマイズする必要があります) |
| 機械のサイズ | 650*500*1130mm |
| 空気圧 | 0.5~0.7Mpa |
| 上部部品の高さ | 39mm (最大) |
| 下部部品の高さ | 19mm (最大) |
| PCBの厚さ範囲 | 0.1-2.0mm (V槽付き)0.1-1.0mm (V槽なし) |
| 空気消費量 | 200〜400 ((L/分) |
| 体重 | 200kg |

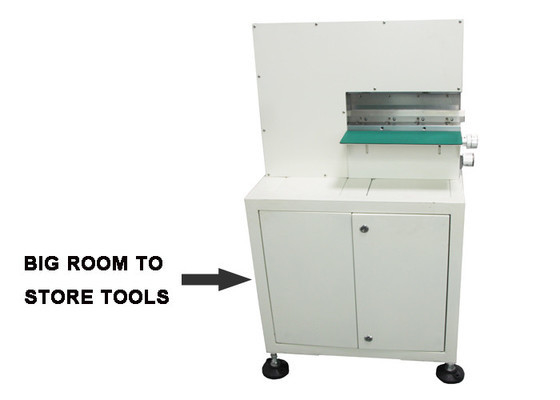

大きな部屋で特別なデザインは,多くのツールを保存することができます
カウンターと大型のエア・シリンダー
