| ブランド名: | HSTECH |
| モデル番号: | HS-S5331R |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

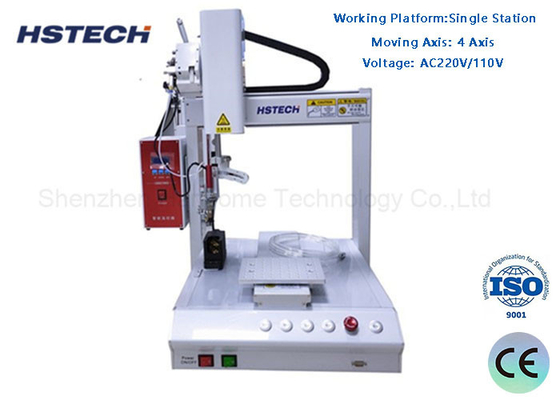

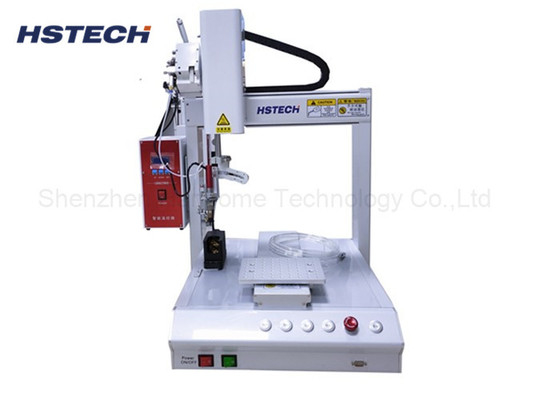

シングルワークステーション 煙浄化フィルターシステム付きの360度テーブルテープ溶接ロボット
紹介する
自動溶接ロボット ロボット技術と溶接技術を組み合わせて効率的な溶接を可能にします工業生産における精密で安定した溶接プロセス.
設備の構造
ロボットアーム: 柔軟な動きと溶接経路のための複数の関節と自由度があります.
溶接ツール:通常は溶接弓または溶接圧を供給するために使用される溶接銃または溶接ジグ.
制御システム: ロボットの動きと溶接操作を制御し,導いたためのロボット制御器とプログラミングソフトウェアを含む.
感知システム: 視覚システム,力センサーなどを含む場合がある.溶接プロセス中に,作業部品の位置や溶接の形状などの情報をリアルタイムで感知し調整するために使用されます..
作業原理
計画とプログラミング: 特殊なソフトウェアを使用して,溶接作業を計画し,プログラムし,溶接経路,溶接速度,溶接パラメータなどを決定します.
ロボットの動き: プログラム指示に従って,ロボットアームは自動的に溶接経路を実行し,関節運動と軸移動を通じて溶接操作を実現します.
溶接操作: ロボットが溶接器具を制御し,溶接弧を施したり,溶接圧を施したりして,溶接材料 (溶接線など) を工品に接続します.
リアルタイム調整: センサーシステムのフィードバックと制御システムの調整によりロボットは,溶接プロセス中に位置と強度などのパラメータをリアルタイムで感知し調整し,溶接品質と安定性を保証することができます..
作業の完了: 溶接作業が完了すると,ロボットは溶接作業を停止し,次の作業または他の操作を待つ.
機能と特徴
高精度と繰り返し性: 溶接ロボットは高精度な動きと溶接操作を行うことができ,繰り返し作業中に一貫した溶接品質を維持します.
効率的な生産: 手動の溶接と比較して,溶接ロボットは継続的で高速な溶接作業を達成し,生産効率と能力を向上させることができます.
柔軟な適応性: 溶接ロボットは通常柔軟なプログラミング能力を持ち,異なる溶接経路,作業部品の形,溶接要件に適応することができます.溶接用の様々な用途に適しています.
安全性: 溶接ロボットには,周りの職員や機器を監視し保護できる安全制御システムがあり,作業環境の安全性を向上させます.
データ記録と分析: 溶接ロボットには通常,データ記録と分析機能があり,溶接プロセス中にデータを収集し,品質分析と故障診断を行うことができます.
特徴
1自動溶接,自動清掃,自動煙消耗などを含む1つのステップで完全な自動操作
2すべての部品と挿入部品の溶接に適しています.

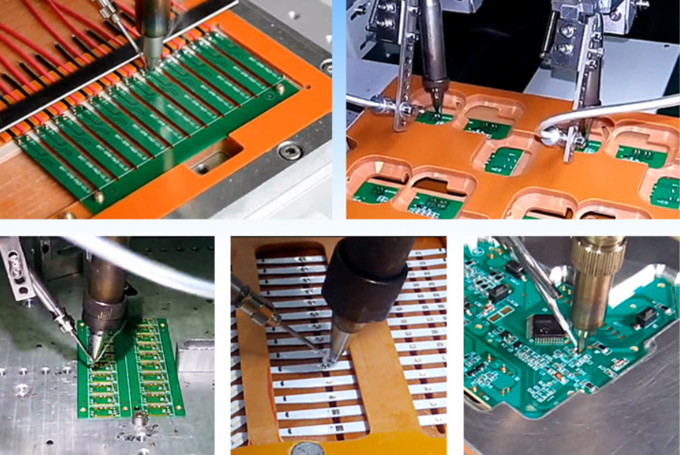

3スポット,レグ,サークル,カーブ,その他の不規則溶接PCBパネルで利用できます.
4円形作業の高効率で,マシンを常に動かせます.
5精密なチン・ボリューム制御と一貫性溶接により,手動溶接と比較して少なくとも30%のチン・ボリュームを節約できます.
6高品質の暖房と温度制御装置,温度精度 ±2°C
7溶接鉄の寿命を延ばし,溶接品質を向上させる.
8自動浄化機能を持つ機械で,溶接加工をより安定させ,溶接鉄の寿命を延長することができます.
仕様
| モデル | HS-S5331R |
| 電圧 | AC110V/220V,50/60Hz |
| X/Y1/Y2/Z 作業範囲 | 500*300*300*100mm |
| R 軸 | 360度 |
| X/Y1/Y2/Z 移動速度 | 最大300mm/s |

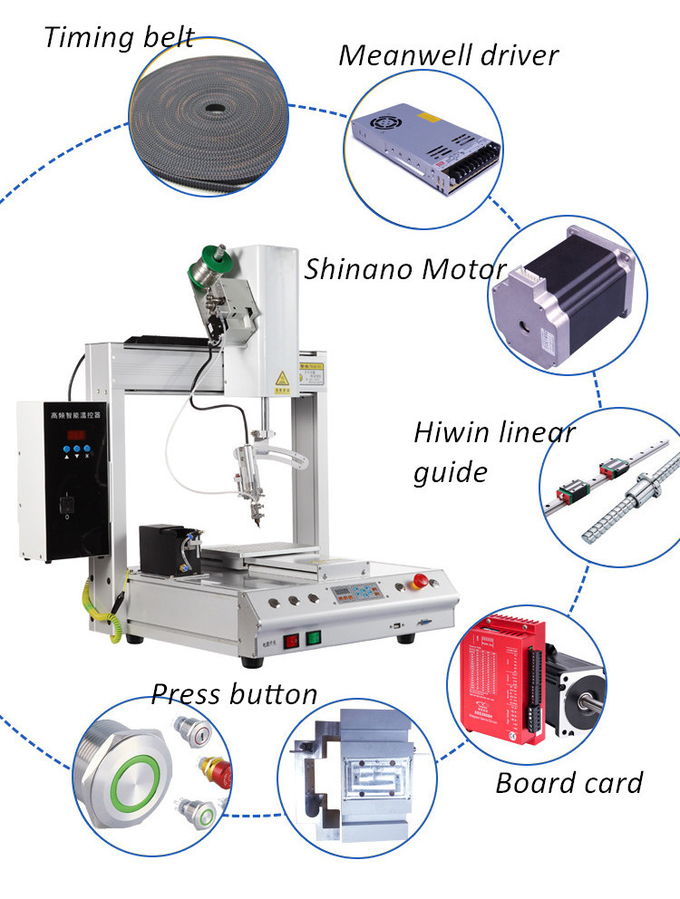

| 駆動システム | ステップモーター,タイマーベルト |

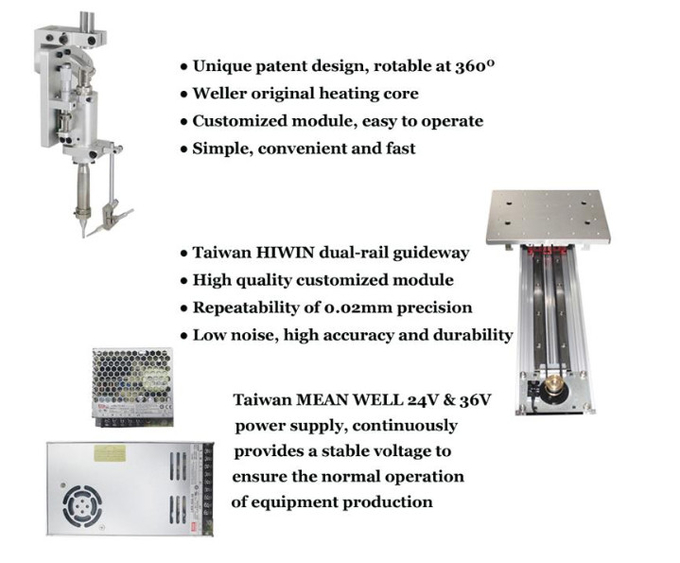

| 線形ガイド | 台湾ブランド 高精度ガイド |
| 繰り返す精度 | ±0.02mm |
| プログラミング | 手動プログラム 学習ペンダント |
| 制御システム | コントロールボード |
| プログラム保存 |
処理データと単一のデータセットを 1,000 セットに保存できます
処理ファイルは最大3Mのストレージスペースを占める
(5,000の処理ポイント)
|
| ファイル格納スペース |
手持ちボックス 256M オフラインカード 32M 単一の処理ファイル
3M ストレージ (100,000 処理ポイント)
|
| 文書のサポート | CAD |
| 鉄鉛の清掃 | 空気浄化/空気 |
| 外部インターフェース | USB+RS232 |
| 溶接方法 | ポイント・ドラッグ溶接 |
| 体重 | 85kg |
| 機械の寸法 | 680*585*800mm |
