| ブランド名: | HSTECH |
| モデル番号: | HS-DS400 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

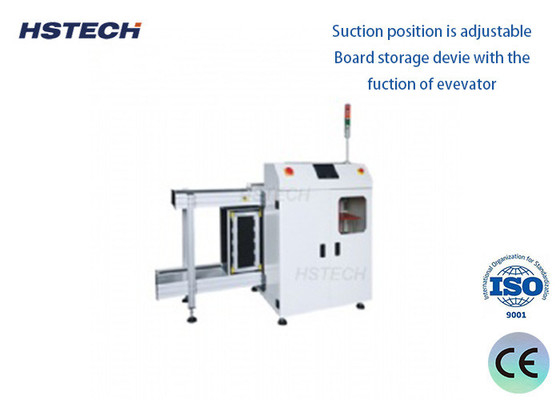

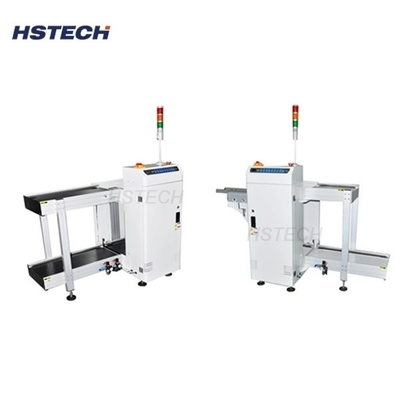

アルミ構造 パナソニック PLC制御 PCB 裸板デスタッカー
紹介する
PCBローダー (PCB Loader) は,電子製造において,入力位置から生産ラインへの印刷回路板 (PCB) を自動的にロードするために使用される装置である.生産ラインの効率と自動化のレベルを向上させることです.
以下は,PCB積載機械のいくつかの特徴と動作原理です.
自動積載:PCB積載機械は通常,入力場所 (スタッカー,コンベアベルトなど) から処理されるPCBを取得できる自動化された機能を持っています.自動で次の製造プロセスまたは機器に移行します..
1調整と位置付け:ボードローダーがPCBを調整し位置付け,次のプロセスステップに必要な場所に正確に配置することを保証します.通常はアライナメントガイドを使用することで達成されます.センサーや視覚システム
2送電方法:PCB積載機は,気圧スポンジ,コンベアベルト,チェーン,ロボットアームなど,さまざまな送電方法を使用することができます.必要に応じて入力位置からターゲット位置にPCBを移動する.
3生産ラインの効率と全体的な自動化を高めるように設計されています.他の生産機器 (配置機械など) とシームレスに統合できます.自動化PCB加工プロセスを実現する.
4汎用性:いくつかの先進的なPCB積載機は汎用性があり,さまざまなサイズ,形状,およびPCBの種類に対応できます.異なる製品の生産要件を満たすために,必要に応じて迅速に調整され,設定することができます.
PCB 装填機の利点は以下の通りである.
1.生産効率を向上させる:自動化されたPCBロードプロセスは,生産ラインの効率を大幅に向上させ,労働投入と加工サイクルを削減することができます.
2操作エラーを減らす:プレートロードマシンの自動操作は,人間のエラーを削減し,処理の正確性と一貫性を向上させることができます.
3労働コストを削減する:プレートロードマシンを使用することで,手作業の必要性が軽減され,労働コストが削減されます.
特徴
1パナソニック PLC プログラム制御
2シンプルな LED ボタン コントロール
3信号の接続を停止する
4手動PCB厚さ調整
5手動PCB幅調整
6,LEDディスプレイの照明状態
7アルミニウム構造で 重厚な底を設計して 移動を防ぎます
8通過モードが提供されています.
9製品ラインを変えるのに 10秒しかかかりませんでした
10停止なく 読み込み
11ESDトランスポートベルト
12自動プログラムされた機械のエラー表示,異なるエラーには異なるコードがあります.各コードには,機械のドアの後ろに貼る関連する保守指示があります.
仕様
| 機能 | 下流の機械信号を受け取った後,裸のPCBをSMTラインにロードするために使用されます. |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前側 |
| PCBの厚さ | 0.6~4.0mm |
| PCB コンポーネントの高さ | ±35mm |
| PCBの供給時間 | 10秒か 指定する |
| 板の重量 | ≤3kg |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 0.6Mpa |
| 空気消費量 | <20L/分 |
| シグナル | SMEMA |
| モデル | HS-DS400 | HS-DS530 |
| 効率的なPCB長さ | 50~400mm | 50~530mm |
| 輸送PCBの幅 | 50~400mm | 50~500mm |
| PCBの厚さ | ミニ0.6mm | ミニ 1.0mm |
| 機械の寸法 | 503*770*1200mm | 600*920*1200mm |
| 体重 | 110kg | 130kg |
