| ブランド名: | HSTECH |
| モデル番号: | HS-330BC |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
シグナルとダブルサイドPCBクリーニング SMTクリーニング機器

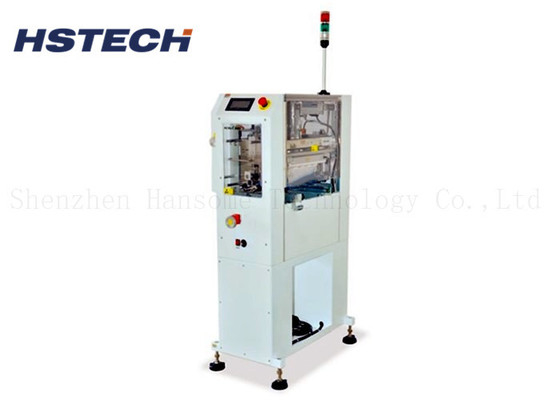

紹介
この機械は,SMT生産ラインの自動PCB清掃機械で,PCB表面の塵,静物,その他の汚れを清掃するために使用されます.
これは新しい開発であり,SMT生産ラインのトレンドでもあります.溶接前にPCBを清めるため溶接中の欠陥と溶接後の欠陥を事前に排除する.

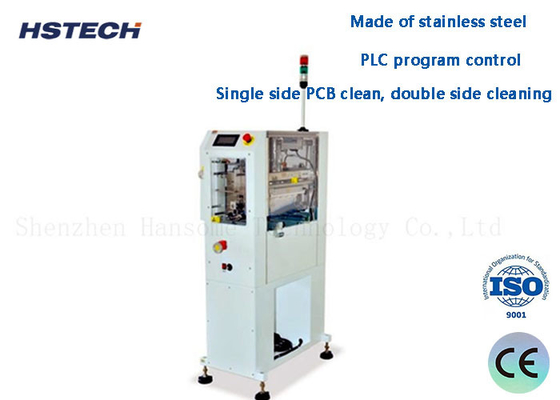

特徴
1機械全体がステンレス鋼で出来ています.
2PLCプログラム制御
3キーエンスブランドのイオン風棒 (イオン化器) 2個 2個ステッカーロール 1個アレンジロール
4PCBの電動静脈を浄化するために電離剤を使用します.
5アレッシブロールとステッカーロールが一緒に作業して塵を浄化します
6上流の機械はPCB読み込み機 下流の機械はスクリーンプリンターです
7粘着ロールの交換と保守を容易にするための引き出し設計.
8標準マシンは単面PCBクリーンで,ダブルサイドクリーニングプロセスはオプションです.
9, 手動でPCBの幅を調整,自動調整は顧客の要求に基づいて利用できます.
9SMEMA信号は対応しています
仕様
| モデル | HS-330BC | HS-460BC | ||
| PCBの寸法 | (50*50) ~ (((460*330) | (50*50) ~ (((530*460) | ||
| 機械の寸法 | 555*900*1350 | 555*1030*1350 | ||
| 体重 | 90kg | 110kg | ||
| PCBの厚さ | 0.5~3.2mm |
| 電源 | AC100~230V,単相,300A |
| 空気供給 | 0.4~0.6Mpa |
| ESDブラシ | トップ 1 パーセント |
| 粉を消すステッカーロール | トップ 2 pc |
| アレッシブロール | トップ 1 パーセント |
| バキューム装置 | 1pc |
| イオン風棒のブランド (イオン化器) | 2個,日本から最高の品質の Keyence ブランド |
| 粉塵収集器を搭載している場合 | そうだ |
| コンベアレール調整 | クランクホイール |
| 固定レール | 前部固定 |
| 輸送速度 | 0~9m/min,調整可能 |
| 輸送高度 | 標準900±20mm |
| 方向性 | LからRへ,またはRからLへ,オプション |
| サイクルの時間 | 8sくらい |
| シグナル | スメイマ |
なぜPCBクリーニングマシンが必要なの?
PCBは工場を出る際に厳格に清掃されず,PCB表面,縁,穴などに大量の破片や粉が残っていた.
PCBは加工中に静電を容易に発生させ,SMTプロセス中に静電損傷または塵を吸収することが容易です.
塵などの外物質は,仮想溶接,空の溶接,部品の歪み,傾きなどの不良印刷と不良の溶接を引き起こす可能性があります.PCB を 清掃 する こと に よっ て,欠陥 の ある 製品 の 生成 を 防止 し,減少 さ せる品質を向上させ,製品の信頼性を向上させる目的を達成します.
作業図
