| ブランド名: | HSTECH |
| モデル番号: | HS-LD330 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

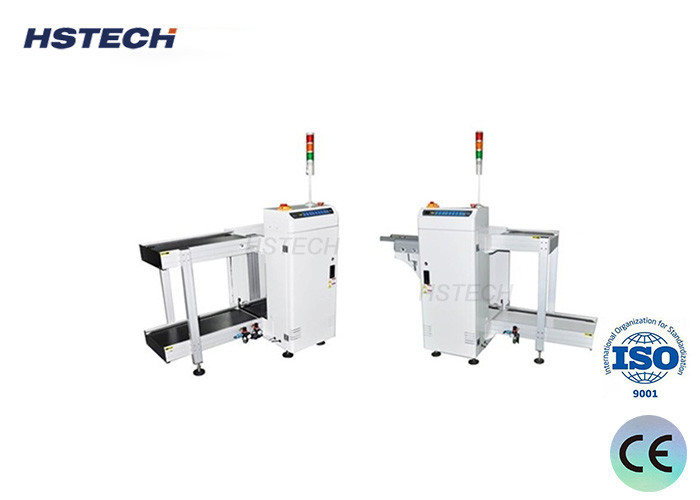

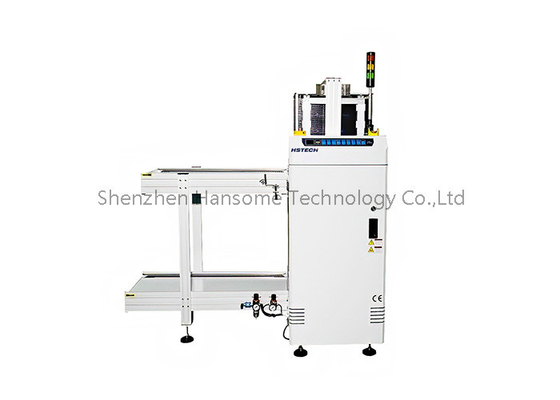

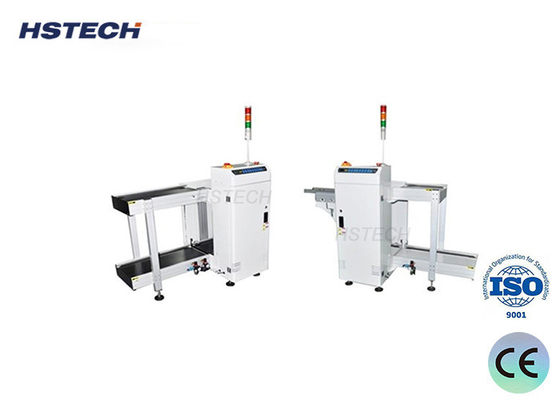

高効率のSMEMAシグナルPCBローダーハンドリングマシン
紹介する
PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rackこの機械は,ボールスクリューのマイクロ制御システムを採用し,機械全体が安定して動作し,正確に送信します. 操作制御パネルは,真の色のタッチスクリーンを採用します.操作が直感的で使いやすい単面または双面回路板の繰り返し輸送に適しており,労働コストを大幅に削減し,効率性を確保します.
適用する
このユニットはPCBを積載し,PCBをSMT生産ラインに輸送するために使用されます.
特徴
1モジュールの設計
2頑丈な設計により安定性が向上します
3経済的な設計の腕テスト
4ストックを固定する上下気圧クランプ.
5積載と卸荷中にPCB破損保証はありません.
6SMEMA対応です
仕様
| 製品名 | PCB ローダーマシン |
| 輸送高度 | 910±30mm |
| PCBの読み込み時間 | 約6秒 |
| マガジン交換時間 | 約30秒 |
| 輸送方向 | L~R,または R~L |
| オペレーション | フロント操作 |
| 軌道の固定側 | 前面 (または指定) |
| 電源 | 220V,50/60Hz,±10% |
| 空気圧 | 4-6bar |
| PCBの厚さ | ミニ 0.4mm |
| マガジン数 | 上側:1pc 下側:2pc |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 輸送機の速度 | 0.5~20M/min またはカスタマイズ |
| シグナル | SMEMA |
モデル選択
| モデル | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 機械のサイズ | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| マガジンサイズ | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 体重 | 140kg | 180kg | 220kg | 260kg |
注意してください
1自動操作を初めて開始する前に,装置をオフにするか,リフティングテーブルが位置に移動することを確認します.
2操作中に頭と手を機械から離してください.
3光学軸に油を塗り チェーン上の部品ライトの残骸を掃除します
制御ボタンと電動ボックス
パッケージについて
