| ブランド名: | HSTECH |
| モデル番号: | HS-SZ350 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

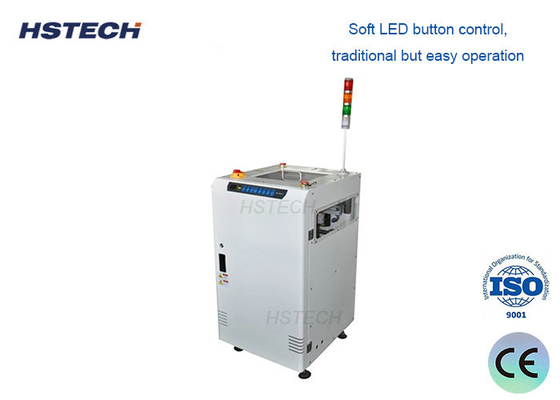

タッチスクリーン 90 180 270 度 PCB ハンドリング 機器 SMEMA 互換性のあるターンコンベヤー
紹介する
作業原理
The trolley docks with the host machine and connects the PCB and puts it in place → the track retracts into place → 90 degrees rotates accurately into place → the track extends forward and is in place → the board is taken out and completed → the track is retracted and in place → 90 degree rotation → the track is extended and in place to wait for the connection plate.
異なるサイズと特殊なニーズを持つPCBをユーザーに合わせてさまざまな非標準モデルをカスタマイズできます.
選択理由:PCBの流れ方向が変更され,フィルタリングされ,方向転換され, 2つの線が1つに合併する必要があります.この機器は,純粋に自動化機器です 人材を節約し,生産コストを削減するために設計されています.
l 各種SMT,DIPまたは組立生産ラインの完全自動90度回転ドッキングに適しています.
この機械には2つのモードがあります. 通過と回転.2つのモードとの間の変換と変換は,非常に便利で,簡単に人間の機械インターフェースで操作することによって実現することができますNG と OK の製品が同時に選択された場合,スルーとコーナー機能もスクリーンに使用できます.
l 国際ブランドの気力部品と合理的な構造を使用することで,機械の部品と全体的な使用寿命が大幅に延長されます.
安定した動作とより強力な抗電磁気干渉能力の特徴を有する高性能PLC制御を採用します.
画面が大きく,人間と機械の対話がとても便利でシンプルで,生産中の状態のモニタリングは明確です.
高精度ボールスクリュー + 高精度線形ベアリング + 高硬度硬いクロム棒 + ステップモーター,機械は高重複性 + 叠加エラーがない.
l The entire machine frame adopts δ2MM cold-rolled steel plate laser processing + CNC stamping + carbon dioxide protection welding + plastic spraying process + fine assembly process to create high-quality production equipment.
業界標準の信号を装備した標準:SMEMA,他の機器でオンラインおよび自動的に操作できます.
特徴
1トーク制限器を組み込み,高水準の
安全性についてです
2ハードウェアへのアクセスごとに開くことができます.
メンテナンス
3フレンドリーなコントロールボタンを使って
4円滑で正確な回転
5輸送機間の転送ギャップを最小限に抑える
6PCB トラフィックフローをカスタマイズできます.
7滑らかで平行な幅調整 (リードスクリュー)
8.SMEMA対応
仕様
| 機能 | このユニットは,生産ラインの PCB の流れ方向をリダイレクトするために使用されます ((90度,180度,または270度) |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| サイクルの時間 | 約5秒 |
| 軌道の固定側 | 前側 |
| 電源 | AC100-230V,50/60Hz,単相 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| PCBの厚さ | ミニ 0.4mm |
| シグナル | SMEMA |
| モデル | HS-SZ350 | HS-SZ460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 700*750*1200mm | 840*890*1200mm |
| 体重 | 150kg | 180kg |

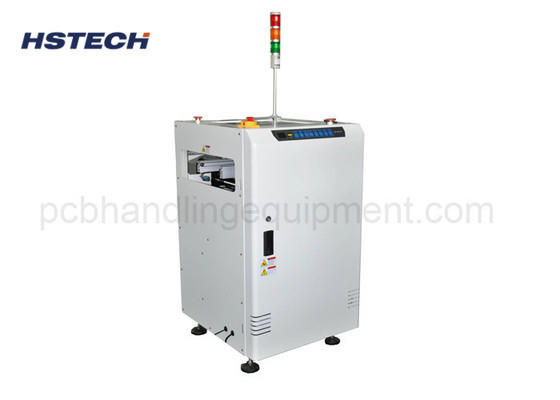

製品詳細
