| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-C600/HS-C1000/HS-C1500 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 7~9仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月に50セット |
| 製品名: | smtのコンベヤー | 機械の寸法: | 600*690*930mm |
|---|---|---|---|
| 体重: | 60kg/80kg/100kg | 交通機関の方向: | L~R,または R~L |
| PCB 厚さ: | 50*50~530*460mm | 電源: | AC110/220V,50/60HZ.±10% |
| シグナル: | SMEMA | 保証: | 1 年 |
| ハイライト: | SMEMA対応PCB処理装置,PCB処理装置のコンベヤー,SMT生産ラインコンベア |
||

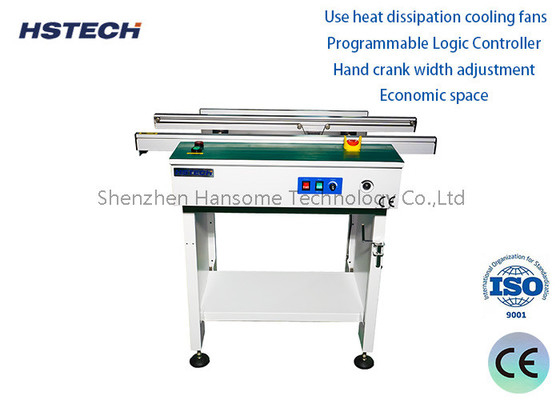

SMEMA 互換性のある転送PCBハンドリング機器,PCB組立とSMT生産ラインに使用されるコンベヤー
紹介する
SMTPCB処理装置の機能 接続ステーションは,SMT生産ライン間の接続です.また,PCBバッファリング,検査,テストまたは電子部品の手動挿入に使用することができます.
ドッキングステーションには,通常,フレームとフレームに設置された2つの並列回転コンベアベルトが含まれます.回路板は輸送のために2つのコンベアベルトに配置されています.既存のコンベアベルトは,一般的にフレームの位置に固定されています輸送ベルトで輸送される回路板の幅は2つに制限されており,異なるサイズの回路板の輸送に有利ではありません.ドッキングステーションの適用性を低減する.
接続ステーションは,機能に応じて,ライトフレーム付きの接続ステーション,完全自動接続ステーション,ダストカバー接続ステーション,冷気カバー接続ステーションとスクリーニング接続ステーションすべてのタイプは,SMT生産ラインの機械間の接続とバッファリングに使用され,パスボードとして機能します.
SMTドッキングステーションの重要なパラメータは何ですか?
⑴ガイドレールの長さ.通常,SMT生産ラインの接続プラットフォームの長さは1メートル以下です.
⑵横幅.ドッキングステーションの幅は,送信されているPCBボードのサイズに関連しています.
⑶稼働速度と伝送速度が接続と転送の要件を満たすかどうかは,ライン全体の生産効率に関連しています.
特徴
| モデル | HS-C600 | HS-C1000 | HS-C1500 |
| 利用可能なPCB幅 | 最大460mm | 最大460mm | 最大460mm |
| マシンレールの長さ | 600mm | 1000mm | 1500mm |
| 機械の寸法 | 600*690*930mm | 1100*690*930mm | 1500*750*930mm |
| 体重 | 60kg | 80キロ | 100kg |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,OR R~L オーロ |
| オペレーション | フロント操作 |
| トラック固定側 | 前面,またはカスタマイズ |
| PCB 厚さ | 50*50~530*460mm |
| コンベヤー長さのオプション | 0.5m/0.6m/1.0m/1.5m/またはカスタマイズ |

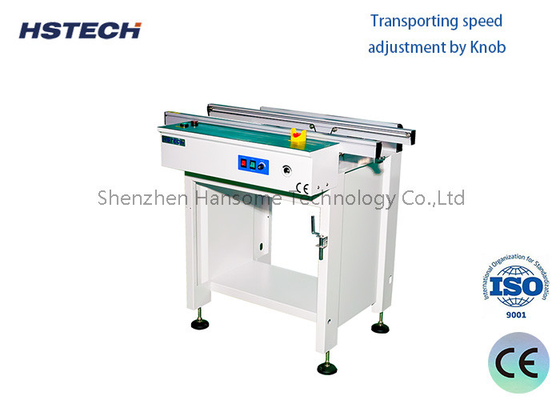

| 速度調整方法 | ボンブ |
| 幅調整 | 手動 (オプションの自動調整) |
| 電源 | AC110/220V,50/60HZ,±10% |
| オプション | ライト,扇風機,カバー,自動調節,二重レール,など |
| シグナル | SMEMA |
梱包
概要: 接続ステーションは,SMT生産ラインで非常に低い機能と知能を持つ装置であり,その構造は比較的シンプルです.SMT生産ラインの設計は非常にコンパクトで合理的です2つの生産ラインを並行する必要がある場合,PCBボードの転送を支援するためにドッキングステーションが必要になります.生産ライン内の特定の装置の伝送要件が標準を満たしていない場合,ドッキングステーションも使用できます.
